سازه نگهبان چیست؟ بررسی انواع سازه نگهبان با فیلم روش اجرا

۲۸ شهریور ۱۴۰۲
دسته بندی ها: گودبرداری وبلاگ

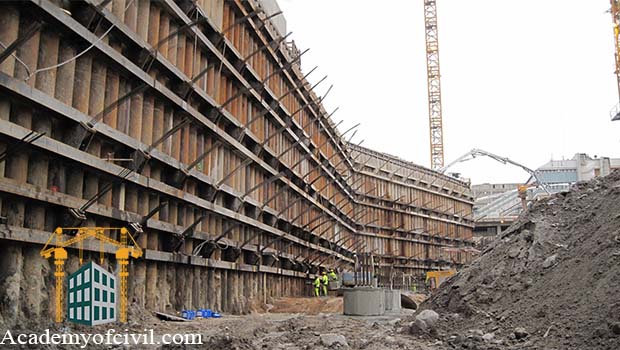

سازه نگهبان چیست

گودبرداری به عنوان یکی از مراحل اجرای ساختمان بسیار مورد اهمیت است. در همین راستا سازه نگهبان به عنوان سازه‌ای با هدف پایدارسازی دیواره‌های گود و همچنین جلوگیری از ریزش گود اجرا می‌شود. سازه‌های نگهبان انواع زیادی دارند و از آنجایی که انتخاب بهترین روش سازه نگهبان باید توسط مهندس عمران انجام بگیرد، اطلاع از انواع آن امری ضروری به نظر می‌رسد.

ما در این مقاله ابتدا تعریف دقیقی از سازه نگهبان ارائه داده و سپس به توضیح انواع آن به همراه نحوه اجرا، مزایا و معایب می‌پردازیم. همچنین در هر بخش فیلم مربوط به اجرای هر یک از روش‌ها را برایتان قرار دادیم که مشاهده آن‌ها دید بهتری از انواع روش‌های سازه نگهبان برایتان ایجاد می‌کند. با ما در آکادمی عمران همراه باشید.

سازه نگهبان چیست؟

در مراحل اجرای ساختمان یکی از مهم‌ترین مراحل، گودبرداری است. در گودبرداری، فشار جانبی بر دیواره‌های گود وارد می‌شود که ناشی از رانش خاک پشت دیوارها است و رانش خاک نیز به علت وزن خود خاک بالای تراز گودبرداری و سازه‌های مجاور است.

اما سازه نگهبان چیست؟ به سازه‌های موقت یا دائمی که برای جلوگیری از ریزش دیواره گود اجرا می‌شود سازه‌ نگهبان یا به انگلیسی Retaining Structure می‌گویند. در واقع سازه نگهبان مجموعه‌ای از المان‌های فولادی و غیر فولادی است که برای جلوگیری از ریزش خاک و سنگ در دیواره‌های گود اجرا می‌شود.

سازه‌های نگهبان هم به صورت موقت و هم به صورت دائمی اجرا می‌شوند. برای مثال برخی سازه‌های نگهبان پس از اتمام گودبرداری برچیده نشده و از آن به عنوان دیوارهای حائل دائمی استفاده می‌شود. استفاده از سازه نگهبان، در راستای افزایش ایمنی در محوطه گودبرداری، حفاظت از تجهیزات، حفاظت از کارگران داخل گود و علاوه بر آن محافظت از سازه‌های مجاور گود و افزایش مقاومت خاک زیر آن‌ها است.

سازه‌ نگهبان معمولا در پروژه‌های ساختمانی و در گودبرداری سازه برای قرارگیری فونداسیون ساختمان، احداث زیرزمین، پارکینگ و حتی کانال‌های آب اجرا می‌شود.

به طور کلی اهداف زیر برای ایمن سازی دیوارهای گود با استفاده از سازه‌های نگهبان مطرح می‌شوند:

  1. حفظ جان انسان‌های داخل و خارج گود
  2. حفظ اموال داخل و خارج گود
  3. فراهم کردن شرایط ایمن برای اجرای کار
Call To Action 1

بیش از 30 ساعت آموزش حرفه‌ای ولی رایگان دفتر‌فنی و ساختمان‌سازی

انواع سازه نگهبان

به طور کلی انواع سازه نگهبان شامل موارد زیر است:

  1. سازه نگهبان خرپایی
  2. سازه نگهبان مهار متقابل
  3. سازه نگهبان نیلینگ
  4. سازه نگهبان انکراژ
  5. سپرکوبی
  6. شمع کوبی
  7. سازه نگهبان دیوار دیافراگمی

در این بخش این موارد را بررسی کرده و اجرای هر یک را با فیلم نشان می‌دهیم. در ادامه نیز درباره مزایا و محدودیت‌های اجرایی هر یک صحبت می‌کنیم.

سازه نگهبان خرپایی

سازه نگهبان خرپایی متدوال‌ترین شیوه در گودبرداری با عمق کم است. در این روش، خاکبرداری و تکمیل المان‌ها به صورت مرحله‌ای بوده و پشت سازه نگهبان با مصالح مناسب پر می‌شود.

همانطور که در شکل زیر مشاهده می‌کنید، سازه نگهبان خرپایی از یک عضو عمودی و یک عضو مایل تشکیل شده و بقیه اعضا نیز به شکل افقی و قطری قرار می‌گیرند به این صورت که ترکیب آن‌ها یک شبکه مثلثی به وجود می‌آورد.

سازه نگهبان خرپایی

با توجه به اینکه در این سازه فقط نیروی محوری وجود داشته و از طرفی به علت عدم وجود نیروی برشی و لنگر خمشی در اعضای تشکیل دهنده خرپا، باید اتصالات به صورت مفصلی مدل شوند.

از آنجایی که سازه نگهبان خرپایی، طوری قرار می‌گیرد که تحت اثر بار جانبی ناشی از رانش خاک دیواره گود که مستقیما در امتداد عضو قائم به آن وارد می‌شود باشد، بنابراین در این سازه نگهبان، عضو قائم خرپا تحت اثر خمش در محدوده بین المان‌های افقی سازه قرار می‌گیرد.

توجه داشته باشید که هرگونه فاصله بین سازه نگهبان خرپایی و دیوار گود باعث بی‌فایده شدن و عدم کارایی سازه نگهبان می‌گردد. همچنین فاصله خرپاها به نوع و جنس خاک بستگی داشته، و حداکثر 4 متر است.

اجرای سازه نگهبان خرپایی

پیش از مطالعه این بخش فیلم زیر را مشاهده کنید تا درک بهتری نسبت به سازه نگهبان خرپایی پیدا کنید.

به طور کلی اجرای سازه نگهبان خرپایی شامل مراحل زیر است:

  1. حفاری چاه در امتداد مسیر گودبرداری
  2. نصب عضو قائم
  3. گودبرداری با شیب پایدار
  4. اجرای فونداسیون برای عضو مایل
  5. نصب عضو مایل
  6. نصب اولین عضو افقی و ردیف‌های بعدی اعضای افقی و قطری
  7. تثبیت جداره‌های گود

در تصویر زیر نمونه‌ای از سازه نگهبان خرپایی را مشاهده می‌کنید. در مقاله سازه نگهبان خرپایی به طور کامل هر مرحله را توضیح دادیم. برای مطالعه آن روی لینک آبی رنگ کلیک کنید.

اجرای سازه نگهبان خرپایی

مزایا و معایب سازه نگهبان خرپایی

  • مناسب برای مناطق درون شهری
  • مناسب برای گود کم عمق و عریض
  • قابلیت انعطاف بالا
  • قابلیت انطباق با روش‌های زهکشی
  • سرعت اجرا پایین‌تر نسبت به روش‌های پیشرفته‌تر
  • لزوم خاکبرداری بخشی از کار به صورت دستی
  • احتمال تداخل خرپاها در کنج‌ها
  • ورود افراد غیرمتخصص به دلیل سهولت اجرا

سازه نگهبان مهار متقابل

روش سازه نگهبان مهار متقابل برای گودهای با عرض کم یعنی تا 10 متر اجرا می‌شود. در واقع این روش مشکل جا گیر بودن سازه نگهبان خرپایی برای گودهای کم عرض را ندارد.

سازه نگهبان مهار متقابل را با نام روش پشت‌بندهای افقی و مایل نیز می‌نامند. به طور کلی از روش مهار متقابل بیشتر برای گودهای با عرض کم که در مناطق شهری حفر شده‌اند، استفاده شده و هدف از اجرای آن، جلوگیری از تغییر مکان جانبی خاک است.

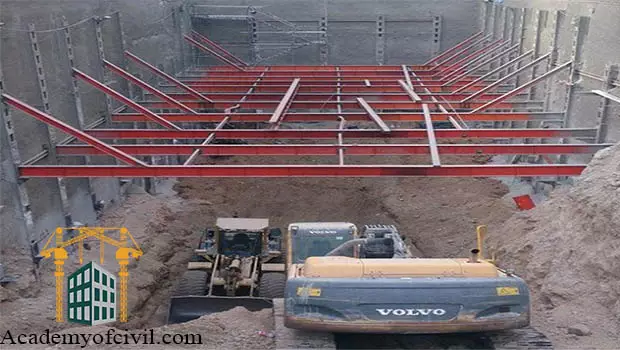

سازه نگهبان مهار متقابل

برای درک بهتر روش مهار متقابل مشاهده فیلم زیر را از دست ندهید.

اجرای سازه نگهبان مهار متقابل

روش اجرای سازه نگهبان مهار متقابل شامل مراحل زیر است:

  1. حفر چاه‌هایی روبه‌روی هم در حاشیه زمین
  2. قرار دادن قفسه‌های آرماتور داخل چاهک‌ها
  3. اتصال شاخک‌هایی مانند ناودانی و نبشی به پروفیل‌ها برای درگیری بیشتر با بتن چاه
  4. قرار دادن پروفیل‌های مناسب با توجه به عمق گود و مشخصات در درون چاه‌ها
  5. بتن‌ریزی درون چاه
  6. اتصال قسمت فوقانی هر دو سولجر متقابل به یکدیگر به وسیله تیرها یا خرپاها

در مقاله سازه نگهبان مهار متقابل مراحل بالا را به طور کامل بررسی کرده و نکات اجرای این نوع سازه نگهبان را گفته‌ایم. برای مطالعه آن روی لینک آبی رنگ کلیک کنید. در این مقاله به طور کامل به مزایا، معایب و محدودیت‌های اجرایی سازه نگهبان مهار متقابل پرداخته‌ایم. در ادامه نیز تعدادی از این مزایا و معایب را عنوان می‌کنیم.

مزایا و معایب سازه نگهبان مهار متقابل

  • بالا بودن سرعت اجرا
  • هزینه کمتر نسبت به روش‌های دیگر
  • جاگیری کمتر نسبت به سازه نگهبان خرپایی در گودهای کم عمق
  • دارای اتصالات کمتر نسبت به سازه نگهبان خرپایی
  • در صورتی که عرض گود زیاد باشد (مثلا بیش از 10 متر) احتمالا هزینه و زمان اجرای کار افزایش یافته و کار سخت ‌تر انجام می‌شود.
  • احتمال دارد مهار متقابل برای ماشین آلات سرگیر باشد و در صورت خوردن ضربه به دستک‌ها باعث ریزش گود شود.

سازه نگهبان نیلینگ

نیلینگ روشی است که برای پایدارسازی بخش ناپایدار خاک اجرا می‌شود. از روش سازه نگهبان نیلینگ برای پایدارسازی گودهایی با عمق متوسط و زیاد، و مهار کردن دیواره‌های کنار راه‌ها استفاده می‌شود. از طرفی نیلینگ یک روش ابداعی برای پایدارسازی ترانشه‌ها و تامین تکیه‌گاه افقی دیواره‌های خاکبرداری و جلوگیری از لغزش خاک است.

نکته مهم نیلینگ این است که زمانی نیروی کششی در میخ‌ها فعال می‌شود که مقداری جابجایی در سیستم ایجاد شود و این موضوع می‌تواند باعث ایجاد مشکل در ساختمان‌های مجاور با کاربری حساس شود. در نتیجه در انتخاب نوع سیستم نگهدارنده باید به مقدار مجاز جابجایی سازه‌های مجاور توجه شود.

از آنجایی که نیلینگ یک سازه نگهبان موقت است، عواملی مانند گذشت زمان، هوازدگی سطح خاک، خوردگی آرماتورها و نفوذ آب‌های سطحی باعث از دست دادن مقاومت آن می‌شود. پس باید هرچه سریع‌تر اقدام به ساخت و نصب سازه اصلی کرد.

سازه نگهبان نیلینگ

اجرای سازه نگهبان نیلینگ

اجرای روش نیلینگ اصولا در 6 مرحله اصلی انجام می‌شود. به این صورت که بعد از تکمیل مراحل اجرایی که در ادامه عنوان می‌کنیم، ابتدا برای گام اول گودبرداری و در ادامه برای گام‌های بعدی تا رسیدن به رقوم کف گود مورد نظر تکرار می‌شوند.

مراحل روش اجرای نیلینگ عبارتند از:

  1. گودبرداری مقطعی
  2. حفاری گمانه‌ها
  3. نصب میلگرد تسلیح
  4. تزریق دوغاب سیمان
  5. بتن پاشی
  6. نصب صفحه سر نیل و مهره

برای آشنایی با پایدارسازی گود به روش نیلینگ فیلم زیر را مشاهده کنید. در مقاله نیلینگ به طور کامل درباره این روش صحبت کردیم. برای مطالعه آن روی لینک آبی رنگ کلیک کنید.

مزایا و معایب سازه نگهبان نیلینگ

در این قسمت تعدادی از مزایا و معایب این روش را عنوان کردیم.

  • امکان پیاده سازی در فضاهای کوچک
  • روش اجرای بدون لرزش و صدا
  • امکان اجرا در مجاورت سازه‌های دیگر
  • امکان اجرای سریع
  • نیاز به افراد با تجربه و ماهر در اجرای نیلینگ
  • روش نیلینگ قابلیت اجرا در هر خاکی را ندارد.

سازه نگهبان انکراژ

انکراژ (Anchorage) یکی از روش‌های پایدارسازی گودهای عمیق است که با نام‌های میل مهار و دوخت به پشت نیز شناخته می‌شود. مراحل اجرایی این روش تقریبا شبیه روش نیلینگ است. در روش انکراژ میل مهارها پیش تنیده می‌شوند اما در روش نیلینگ اینطور نیست. به عبارتی در روش انکراژ دو لایه مقاوم و فعال خاک پیش از حرکت توده فعال، به هم دوخته می‌شوند و به کار بردن میل مهار باعث کاهش جابجایی‌ در خاک دیواره‌ گود و سازه‌های مجاور گود می‌شود.

سازه نگهبان انکراژ

اجرای انکراژ

مراحل روش اجرای انکراژ عبارتند از:

  1. گودبرداری مقطعی
  2. حفاری گمانه‌ها
  3. نصب میل مهارها و تزریق دوغاب سیمان
  4. پیش تنیدگی میل مهارها
  5. اجرای پوشش رویه

برای درک بهتر و آشنایی با اجرای انکراژ فیلم زیر را مشاهده کنید. در مقاله انکراژ به طور مفصل درباره این روش پایدارسازی و مراحل اجرای آن صحبت کردیم. برای مطالعه آن روی لینک آبی رنگ کلیک کنید.

مزایا و معایب سازه نگهبان انکراژ

برخی از مزایا و معایب این روش عبارتند از:

  • نیاز به فضای کم
  • کم شدن حجم عملیات حفاری
  • توانایی تحمل نیروهای افقی نسبتا زیاد بدون افزایش قابل توجه در ضخامت دیوار
  • هزینه اجرای انکراژ در پروژه‌های کوچک بیشتر از روش‌های معمولی دیگر است.
  • به دلیل استفاده از تکنولوژی پیشرفته‌تر، این روش به دستگاه‌های خاص مانند دریل واگن، تزریق و پیش تنیدگی نیاز دارد.

سپرکوبی

در روش سپرکوبی یا شیت پایل به کمک دستگاه سپرکوب، سپرهای فلزی، چوبی یا بتنی در زمین کوبیده می‌شوند. به این سپرها، شمع‌های صفحه‌ای هم گفته می‌شود و ارتفاع آن‌ها برابر است با عمق گود به اضافه طولی از سپر که داخل زمین فرو می‌رود. در واقع فرو رفتن سپر به داخل زمین برای تامین طول مهاری است.

بعد از انجام سپرکوبی، خاک جلوی آن‌ها را خالی کرده و عملیات گودبرداری را انجام می‌دهند. سپرها به وسیله مقاومت و سختی خمشی خود، رانش خاک را تحمل می‌کنند. پس از پایان خاکبرداری، تیرهای پشت‌بند افقی در کمرکش سپرها نصب شده و در انتها نیز قیدهای فشاری قائم به پشت‌بندهای افقی متصل و روی صفحه سپر کوبیده می‌شوند.

سازه نگهبان سپرکوبی

اجرای سپرکوبی

مراحل اجرای سازه نگهبان سپرکوبی عبارت است از:

  1. مشخص نمودن محدوده گود با نقشه برداری
  2. کوبیدن سپرهای فلزی داخل خاک با ضربه زدن یا ارتعاش استاتیکی در محیط گود
  3. انجام مرحله اول گودبرداری به عمق 2 تا 3 متر با توجه به نوع خاک و فشار هیدرواستاتیک آب
  4.  قرار دادن پشت بندهای فرعی در مکان مناسب خود و نصب قیدهای فشاری به صورت افقی
  5. ادامه گودبرداری و تکرار مراحل 3 و 4 تا رسیدن به عمق مورد نظر
  6. تکمیل گودبرداری و شروع ساخت پی ساختمان
  7. ساخت دیوارهای داخلی زیرزمین، برچیدن قیدهای فشاری به صورت مرحله به مرحله و ساخت سقف طبقات
  8. تکمیل طبقات زیرزمین
  9. در انتها بیرون کشیدن سپرهای فلزی از خاک

در مقاله سپر کوبی تمامی مراحل اجرای آن را زیر ذره‌بین برده و شرح دادیم. برای مطالعه آن روی لینک آبی رنگ کلیک کنید. همچنین توصیه می‌کنیم برای درک بهتر روش سپرکوبی فیلم زیر را مشاهده کنید.

مزایا و معایب سپرکوبی

در این بخش به بررسی چند مورد از مزایا و معایب روش سپرکوبی می‌پردازیم.

  • سرعت اجرای مناسب
  • درجه ایمنی بالا
  • مناسب برای اجرای کانال‌ها و ترانشه‌ها به خصوص با طول‌های زیاد
  • مناسب برای زمین‌های سست و آبدار
  • نیاز به دستگاه سپرکوب
  • نیاز به نیروی متخصص
  • نیاز به فضای کافی برای قرارگیری دستگاه سپرکوب
  • ایجاد سر و صدای زیاد در حین ضربه زدن به سپرها

شمع کوبی

در روش شمع کوبی یا پایدارسازی گود با شمع، خود شمع‌ها کار پروفیل قائم را در دیگر روش‌های سازه نگهبان انجام می‌دهند. شمع‌ها اطراف گود و در فواصل مشخصی اجرا می‌گردند و عمدتا به صورت بتنی هستند.

البته روش شمع کوبی به دلیل اشغال فضا برای ساخت و سازهای شهری مناسب نیست، چرا که در این روش قسمتی از زمین مجاور و زمین خود پروژه نیز اشغال می‌شود. کاربرد این روش معمولا برای پایدارسازی تونل‌ها و زیرگذرها بوده و با توجه به انعطاف کم این نوع سازه نگهبان، تغییر مکان جانبی خاک در آن کم است.

سازه نگهبان شمع کوبی

اجرای شمع کوبی

برای اجرای شمع کوبی به این صورت عمل می‌کنیم که ابتدا چاه‌هایی با قطر 80 تا 100 سانتی‌متر در اطراف گود حفر شده و از گل بنتونیت نیز برای پایدارسازی جداره چاه استفاده می‌شود. سپس شبکه آرماتور و اسپیسر را در داخل چاه قرار داده و پس از آن، شمع‌های بتنی در داخل چاه قرار می‌گیرند. در انتها نیز داخل چاه را بتن‌ریزی می‌کنند. برای مشاهده نحوه اجرای شمع کوبی فیلم زیر را از دست ندهید. این فیلم بخشی از فیلم آموزش اجرای ساختمان است. در این آموزش به طور کامل تمامی مراحل اجرای ساختمان را در کارگاه توضیح داده‌ایم. برای مشاهده سرفصل‌های آن روی لینک آبی رنگ کلیک کنید.

مزایا و معایب شمع کوبی

  • سرعت بالای اجرا در شمع‌های پیش ساخته
  • هزینه کم
  • امکان استفاده به عنوان سازه نگهبان دائم و موقت
  • لزوم استفاده از تعداد شمع بیشتر در عمق زیاد
  • عدم امکان استفاده از شمع‌های آماده در پروژه‌های داخل شهر

سازه نگهبان دیوار دیافراگمی

دیوار دیافراگمی برای اولین بار در دهه 1950 در ایتالیا اجرا شد. به نوعی می‌توان گفت که دیوارهای دیافراگمی، روش پیشرفته‌تر سازه نگهبان شمع هستند. چرا که دیوار دیافراگرمی در طول‌های وسیع‌تری اجرا شده و از طرفی اجرای تعداد زیاد شمع‌ها به صرفه نبوده و بهتر است به صورت دیوار اجرا شوند. به دیوار دیافراگمی به خاطر استفاده از دوغاب بنتونیت در اجرای آن، دیوار دوغابی نیز گفته می‌شود. دیوار دیافراگمی نیز مانند سپرکوبی و شمع کوبی، یک روش پایدارسازی گود دائمی است.

به طور کلی این روش عمدتا برای ایجاد پرده آب‌بند در عملیات سدسازی استفاده می‌شود. اما در پایدارسازی دیواره گود نیز تا حدودی کارایی داشته و امروزه مخصوصا در ساخت ایستگاه‌های زیرزمینی مترو بسیار کاربرد دارد. گاهی این روش در ترکیب با روش تاپ دان یا ساخت از بالا به پایین مورد استفاده قرار می‌‌گیرد.

همچنین دیوار دیافراگمی می‌تواند جایگزین مناسبی برای روش سپرکوبی باشد. چرا که اگر عملیات گودبرداری در منطقه وسیعی صورت گیرد و نوع زمین نیز سخت باشد، به دلیل سختی اجرای عملیات سپر کوبی، ممکن است روش دیواره دیافراگمی جایگزین مناسبی باشد.

دیوار دیافراگمی

اجرای دیوار دیافراگمی

پیش از خواندن ادامه مقاله ابتدا فیلم زیر را مشاهده کرده تا با اجرای دیوار دیافراگمی بیشتر آشنا شوید.

روش اجرای دیوار دیافراگمی طی مراحل زیر اجرا می‌شود:

  1. اجرای حفاری محل بارت به صورت یکی در میان
  2. پر کردن دیواره بارت به وسیله بنتونیت
  3. آماده سازی قفسه آرماتور و جاگذاری در بارت
  4. بتن ریزی به وسیله لوله ترمی
  5. تکرار مراحل 1 تا 4 برای قسمت‌های باقی مانده
  6. اتصال مناسب بارت‎‌ها
  7. انجام عملیات گودبرداری

در مقاله دیوار دیافراگمی به طور کامل به بررسی مراحل گفته شده پرداختیم و نکات اجرایی دیوار دیافراگمی را زیر ذره بین بردیم. برای مطالعه آن روی لینک آبی رنگ کلیک کنید.

عوامل موثر در انتخاب انواع سازه نگهبان

تا اینجای مقاله درباره تمام انواع سازه نگهبان، روش اجرای آن‌ها و مزایا و معایبشان صحبت کردیم. اما چطور باید تشخیص دهیم که کدام نوع از سازه نگهبان برای پروژه ما مناسب است؟

در واقع می‌توان گفت عوامل بسیاری هستند که در تعیین نوع سازه نگهبان موثرند اما برخی از آن‌ها از اهمیت بالاتری برخوردار بوده و نمی‌توان آن‌ها را نادیده گرفت. این عوامل عبارتند از:

  • زاویه شیب طبیعی (حداکثر زاویه پایدار سطح خاک بدون نیاز به سازه نگهبان)
  • سازه‌های مجاور گود
  • شرایط جوی پروژه
  • سطح آب زیرزمینی
  • نوع خاک
  • عمق گود
انواع سازه نگهبان

نحوه طراحی و اجرای سازه نگهبان

یکی از موضوعات مهمی که درباره سازه نگهبان باید به آن توجه کنیم، نحوه طراحی سازه‌ نگهبان است. در این باره باید بدانید که طراحی سازه نگهبان باید مطابق با دستورالعمل‌ها و استانداردهای مختلف نظیر مبحث هفتم مقررات ملی ساختمان باشد. به طور کلی طراحی سازه نگهبان از دو روش حالات حدی و روش تنش مجاز انجام می‌گیرد که در ادامه به بررسی این دو می‌پردازیم.

1) روش تنش مجاز

این روش قدیمی ترین روش طراحی است و با توجه به تئوری الاستیک انجام می‌شود. در روش تنش مجاز فرض می‌کنیم که فولاد و بتن الاستیک بوده و از قانون هوک پیروی می‌کنند.

در واقع تنش مجاز مواد، طبق تئوری الاستیک و با این فرض که اتصال بین فولاد و بتن بدون نقص است به دست می‌آید. اساس این روش این است که حتی در بدترین حالت ترکیب بار، در هیچ نقطه ای از سازه تنش‌های مجاز از مقادیر معلوم تجاوز نکند. این فرض را برای طراحی سازه نگهبان با توجه به ویژگی‌های خاک نیز در نظر می‌گیرند.

ضریب اطمینان کلی برای دیوارهای خاک مسلح، مشابه دیوارهای وزنی یعنی با ضریب اطمینان ظرفیت باربری 2 در نظر گرفته می‌شوند.

ضریب اطمینان تنش کششی مجاز نیز مطابق با رابطه زیر طبق کبحث هفتم مقررات ملی ساختمان به دست می‌آید:

روش تنش مجاز

2) حالات حدی سازه نگهبان

حالت حدی سازه نگهبان به عنوان مشخصه‌ای برای تعیین نوع شکست احتمالی خاک بعد از گودبرداری و اجرای سازه نگهبان است. این روش ترکیبی از دو روش تنش مجاز و بار نهایی در طراحی است.

از آنجایی که انواع مختلف سازه‌های نگهبان که پیش از این بررسی کردیم، عملکرد متفاوتی در برابر حالت‌های مختلف شکست دارند. لذا در این روش، طراحی این سازه‌ها متناسب با حالت‌های حدی انجام می‌گیرد. برای مثال در طراحی دیوارهای سپرگونه حالت‌های حدی مختلفی از جمله گسیختگی کششی مهارها، گسیختگی مواد تزریقی، کمبود عمق فرورفت، گسیختگی واژگونی و چندین حالت دیگر در نظر گرفته می‌شود.

روش حالت حدی سازه نگهبان

به طور کلی دو حالت حدی مهم که در طراحی به آن‌ها توجه می‌شود عبارتند از:

  • حالت حدی فروریزش

حالت حدی فروریزش با مقاومت سازه ارتباط داشته و دارای چهار مورد حالت حدی فروپاشی در خمش، فشار، برش و پیچش است.

  • حالت حدی بهره برداری

این روش همانطور که از نامش مشخص است با الزامات بهره برداری ارتباط دارد و در سه مورد حالت حدی ترک خوردگی، ارتعاش و تغییر شکل بررسی می‌شود.

جمع بندی

سازه نگهبان روشی است که از آن برای ایمن سازی دیوارهای گود و اهدافی از جمله حفظ جان افراد، حفاظت از تاسیسات و همچنین حفاظت از سازه‌های مجاور استفاده می‌شود. با اجرای این روش، دیواره‌های گود پایدارتر شده و شرایط ایمن‌‌تری برای اجرای پروژه ایجاد می‌شود. سازه نگهبان دارای انواع مختلفی است که هر کدام روش اجرای متفاوتی داشته و به دنبال آن مزایا و معایب مختلفی نیز دارند. ما در این مقاله تمام انواع سازه نگهبان را شرح دادیم.

در انتهای این مقاله امیدواریم اطلاعات خوبی درباره سازه نگهبان و انواع آن کسب کرده باشید. در صورتی که در این مورد سوالی دارید می‌توانید آن را در بخش دیدگاه با ما به اشتراک بگذارید.

Call To Action 2

مسیر پیشنهادی مطالعه مقالات آکادمی عمران

سوالات متداول

01سازه نگهبان چیست؟

سازه نگهبان به سازه‌های موقت یا دائمی که برای جلوگیری از ریزش دیواره گود اجرا می‌شوند گفته می‌شود. سازه نگهبان مجموعه‌ای از المان‌های فولادی و غیر فولادی است و از ریزش خاک و سنگ در دیواره‌های گود جلوگیری می‌کند.

02انواع سازه نگهبان چیست؟

انواع سازه نگهبان عبارتند از سازه نگهبان خرپایی، مهارمتقابل، نیلینگ، انکراژ، سپرکوبی، شمع کوبی و دیوار دیافراگمی که در این مقاله به طور کامل هر یک از آن‌ها را بررسی کردیم.

03عوامل موثر در انتخاب نوع سازه نگهبان کدام است؟

به طور کلی عوامل زیادی در انتخاب سازه نگهبان نقش دارند که مهم‌ترین آن‌ها عبارتند از: زاویه شیب طبیعی، سازه‌های مجاور گود، شرایط جوی پروژه، سطح آب زیرزمینی، نوع خاک و عمق گود.
