نمای کرتین وال چیست؟ صفر تا صد اجرای کرتین وال (Curtain Wall)

نمای خارجی هر ساختمان، اولین بخش قابل مشاهده برای بیننده است و نقشی مهم در زیبایی، هویت و حتی ارزش آن بنا ایفا میکند. در میان انواع نماهای مدرن، نمای کرتین وال (Curtain Wall) یا همان نمای پردهای، یکی از محبوبترین و کاربردیترین گزینهها به شمار میرود. این نوع نما به دلیل طراحی شیشهای و سبک خود، جلوهای لوکس و چشمنواز ایجاد کرده و علاوه بر زیبایی، کارایی بالایی نیز دارد. در این مقاله از آکادمی عمران، به بررسی انواع نمای کرتین وال، اجزا، ویژگیها و روشهای اجرای این نما میپردازیم، پس تا انتهای این مطلب همراه ما باشید.

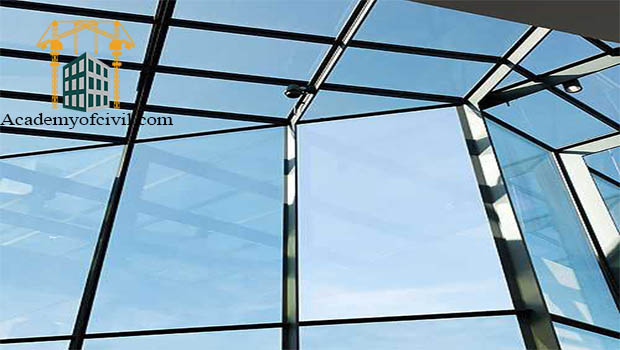

نمای کرتین وال چیست؟
نمای کرتین وال یکی از معروفترین انواع نمای شیشهای ساختمان است که در آن هیچ گونه بار اضافی ناشی از وزن نما بر سازه وارد نشده و به عنوان یک سازه مجزا در ساختمان به شمار میرود. این ویژگی باعث تمایز این سیستم نسبت به سایر نماها است و به علت داشتن قابلیتهای مطلوب، در بسیاری از پروژهها در سراسر دنیا مورد استفاده قرار میگیرد.

ویژگیها و مزایای نمای کرتین وال
مهمترین ویژگی نمای شیشهای کرتین وال که آن را از بسیاری از دیگر نماهای ساختمان متمایز میکند، خود ایستا بودن این نما است. نمای Curtain Wall سازهای جدا از ساختمان دارد و تمام وزن شیشهها بر روی سازه نمای کرتین وال (لاملها) وارد میشود. از این رو هیچ بار اضافهای را به ساختمان اضافه نمیکند.
این ویژگی همچنین باعث میشود تا عواملی مانند باد و باران تنها بر پوسته خارجی ساختمان وارد شده و تاثیری در پوسته داخلی ساختمان نگذارند. علاوه بر آن سیستم این نما بسیار سبک است، مقاومتی مناسب از خود در برابر عوامل خارجی نشان میدهد، سرعت اجرای آن بالا بوده و در کنار زیبایی فوق العاده قیمتی مقرون به صرفه نیز دارد.
سایر مزایای سیستم کرتین وال:
- زیبایی و جلوه بصری مدرن به دلیل طراحی شیشهای و بدون کلاف، خصوصا در ساختمانهای بلند
- وزن بسیار سبک و مناسب برای سازه و مقاومت مطلوب در برابر عوامل محیطی

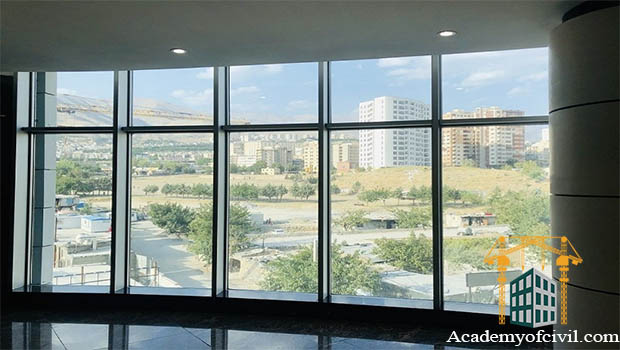

- جذب نور طبیعی و داشتن فضای داخلی روشنتر، دلنشینتر و بزرگتر
- انعطاف پذیری در طراحی، تنوع رنگ و امکان استفاده از انواع شیشهها و پوششهای رنگی
- نوعی عایق برای جلوگیری از نفوذ آب، آلودگی، رطوبت، صدا و انرژیهای ناخواسته

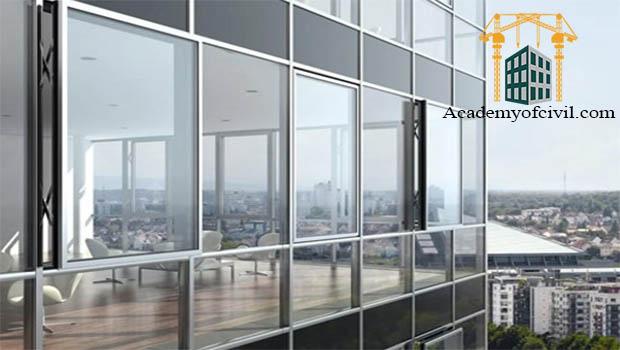

- امکان نصب مدلهای متنوع بازشو در این نما
- سرعت بالای نصب و اجرا
- مقرونبهصرفه بودن نسبت به کارایی
اجزا و مشخصات فنی نمای کرتین وال
در ادامه مشخصات فنی و اجزای نمای کرتین وال را بررسی میکنیم:
لامل یا پروفیلهای آلومینیومی
از اصلیترین اجزای نمای کرتین وال است که شیشهها روی آن قرار میگیرند و جنس آن باید طوری انتخاب شود که در برابر خوردگی و زنگزدگی و حتی در مناطق مرطوب، مقاومت و کارایی بالا داشته باشد. لاملهای کرتین وال میتوانند آلومینیومی، فولادی و چوبی باشند که پرکاربردترین نوع آنها، آلومینیوم است. همچنین لاملها در دو نوع اجرا میشوند:
- لامل مولیون (عمودی)
پروفیلهای عمودی هستند که اسکلت اصلی نما را شکل میدهند و بار اصلی سیستم را تحمل میکنند.
- لامل ترنسم (افقی)
پروفیلهای افقیاند که میان مولیونها قرار میگیرند و در کنار آنها شبکه آلومینیومی کرتین وال را کامل میکنند.
شیشههای دو یا چند جداره
این شیشهها به عنوان یک پوشش روی سازه اصلی قرار میگیرند و سطح اصلی نمای کرتین وال را تشکیل میدهند. شیشههای نمای کرتین وال علاوه بر زیبایی، نقش عایق صوتی و حرارتی دارند و میتوانند با پوششهای خاص بهینهتر شوند. همچنین در بخشهایی از نما، قابلیت بازشو نیز طراحی میشود تا تهویه طبیعی امکانپذیر باشد.
لاستیکها و نوارهای درزبند
این اجزای ضروری در نمای کرتین وال، وظیفه آببندی و هوابندی شیشهها و محافظت از آنها در برابر ضربه یا نیروهای احتمالی را بر عهده دارند. همچنین مانع نفوذ گرد و غبار، رطوبت و سرما به فضای داخلی میشوند.
همچنین انعطافپذیری این قطعات کمک میکند تا در زمان تغییرات دمایی یا لرزشهای ناشی از زلزله، شیشهها و پروفیلها دچار آسیب نشوند.

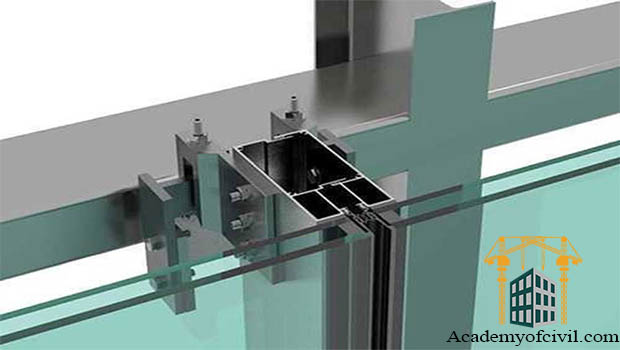

براکتها و اتصالات نگهدارنده
عناصر واسطی هستند که پروفیلهای آلومینیومی (لاملها) را به سازه اصلی وصل میکنند. این اتصالات طوری طراحی میشوند که بار مرده (وزن خود سیستم نما) را به سازه انتقال دهند، بدون اینکه بار اضافی بر ساختمان تحمیل شود.
براکتها و اتصالات بسته به سیستم مورد استفاده در کرتین وال تغییر میکنند و تضمینکننده استحکام نهایی سازه نما هستند.

بیش از ۵۰ ساعت آموزش حرفهای ولی رایگان دفترفنی و ساختمان سازی
انواع نمای کرتین وال
نمای کرتین وال را میتوان با توجه به فریم شیشه، نحوه اجرا، و ویژگیهای ظاهری به دو دسته تقسیم کرد:
- نمای کرتین وال فریم لس (Frameless)
- نمای کرتین وال سِمی فریم لس (Semi frameless)
- نمای کرتن وال فیس کپ (Face Cap)
- کرتین وال یوچنل (U channel)

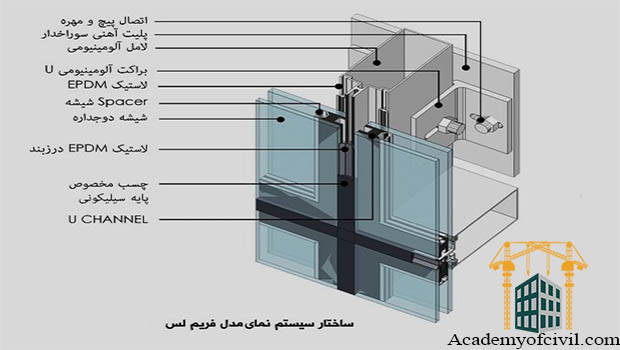

1. نمای فریم لس (Frameless)
این نوع نمای کرتین وال، یک قاب آلومینیومی خاص در پشت شیشه قرار گرفته و آن را از پشت مهار میکند. برای تثبیت شیشه در جدار اصلی (لامل) از چسب ویژه و استراکچرال استفاده میشود. سپس این لاملها در کنافی آلومینیومی قرار گرفته و فضای خالی میان آنها را (که بیش از 2 سانتی متر نمیباشد) با چسب و لاستیک EPDM پر میکنند.
بنابراین در نمای فریم لس اگر از بیرون ساختمان به نمای شیشه ای نگاه کنیم تنها درزهای میان شیشهها قابل مشاهده است و تا حدی به صورت یکپارچه دیده میشود.

2. نمای سمی فریم لس (Semi frameless)
این نما ترکیبی از دو سیستم فیس کپ و فریم لس است. با توجه به طراحی نما میتوان در یکی از جهتهای افقی یا عمودی لاملها از چسب و لاستیک و در جهت دیگر از درپوش استفاده کرد.
این ترکیب باعث میشود بخشی از لاملها حذف شده و نمایی یکپارچهتر و زیباتر شکل گیرد. نتیجه آن، نمایی متفاوت با ظاهری مدرن، جذاب و در عین حال مقاوم است که هم ایمنی سازه را تضمین میکند و هم جلوهای خاص به ساختمان میبخشد.
3. نمای یوچنل (U channel)
این نوع نمای کرتین وال در واقع زیر مجموعه سیستم فریم لس به شمار میآید، با این تفاوت که در آن هیچ کلاف یا فریم آلومینیومی دور شیشه دیده نمیشود.
در این روش، شیشهها به کمک اسپیسرهای مخصوص در بین لاملها قرار گرفته و سپس با چسبهای سیلیکونی استراکچرال ثابت و عایق بندی میشوند. به دلیل حذف کامل فریمها، ظاهر نما بسیار شبیه فریم لس است اما هزینه اجرا کمتر خواهد بود؛ به همین دلیل یوچنل گزینهای اقتصادی برای دستیابی به نمایی مدرن و یکپارچه محسوب میشود.
4. نمای کرتین وال فیس کپ (Face Cap)
در نمای فیس کپ ابتدا لاملها به صورت افقی و عمودی نصب شده و سپس شیشهها به طور مستقیم روی آنها قرار گرفته و یک درپوش فشاری آن را بر روی لاملها نگه میدارد. سپس یک قطعه زهوار با پیچ به لامل بسته شده و شیشه را در جای خود فیکس میکند. این کار موجب درزگیری فاصله بین شیشهها میشود.

در انتها روی زهوار یک درپوش نصب میشود که طرح و رنگ درپوش میتواند با توجه به طرح نمای شیشه ای متنوع باشد، اما معمولا عرض آنها بیش از 5 سانتی متر نمیشود.
روشهای اجرای نمای کرتین وال
سیستم کرتین وال از نظر روش ساخت به دو دسته کلی استیک (Stick) و واحد یا یونیتایز (Unitize) زیر طبقهبندی میشود:
روش استیک (Stick)
در این روش از اجرای کرتین وال، شیشه و اتصالات آنها به همراه تمامی لاملهای افقی و عمودی به صورت تولید شده و به صورت لقمهبندی شده به محل پروژه منتقل میشوند. تمام مراحل برشکاری و مونتاژ قطعات در محل کارگاه انجام شده و به این ترتیب قطعات روی بدنه ساختمان نصب میشوند. در این روش ابتدا سازههای آلومینیومی اجرا شده و سپس شیشهها بر روی آنها نصب میشوند. این روش سرعت بالاتری داشته و برای ساختمانهای بلند نیز بسیار کاربردی میباشد.

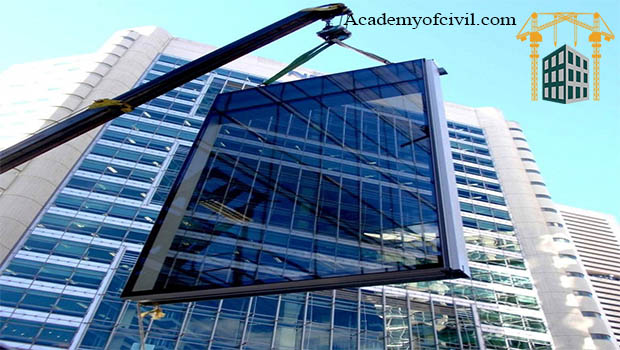

روش یونیتایز (Unitize)
یونیتایز در لغت به معنای یکپارچه است. علت نام گرفتن این روش این است که نصب کرتین وال در این حالت به صورت یکپارچه و با قطعات متفاوت انجام میشود.

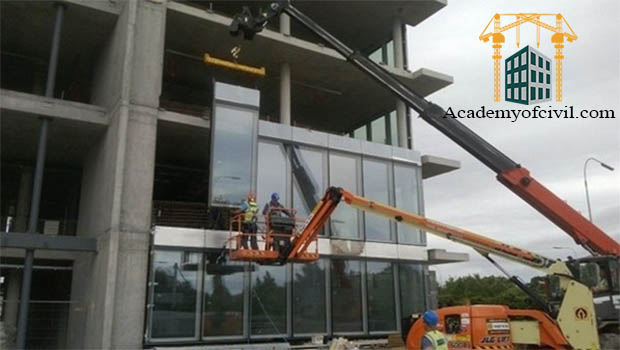

در این سیستم، برخلاف روش استیک، تمامی عملیاتها مانند مونتاژ اتصالات، واشرها، یراق آلات و شیشهها همگی در داخل کارخانه انجام شده و در انتها قطعات نما به صورت پانلهای آماده نصب به محل پروژه منتقل میشوند. این پنلهای آماده به روش هنگینگ (آویزان) در محل مشخص شده نصب میشوند.

نکته مهم در این روش این است که تمامی پروفیلها به صورت نر و ماده (جفت مکمل) ساخته میشوند؛ یعنی حتما یکی از دو پروفیلی که در کنار هم قرار میگیرند نری و دیگری مادگی دارد تا در زمان نصب در هم چفت شده و به شکل یک پروفیل یکپارچه باشند.
سرعت نصب بالا، امکان کنترل کیفیت، و استحکام بالا از مهمترین مزایای این روش میباشد.
اگر مایل به یادگیری تمام نکات اجرایی نمای شیشهای و دیگر نماهای ساختمان هستید، توصیه میکنیم آموزش دیوارچینی و نازک کاری را از دست ندهید. برای مطالعه سرفصلهای این آموزش روی لینک آبی رنگ کلیک کنید.
نحوه اجرای سیستم کرتین وال

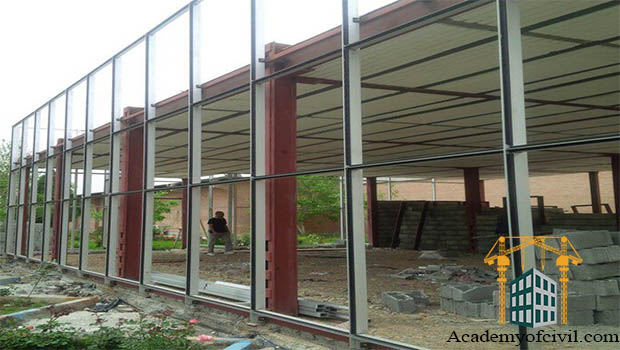

در قدم اول اجرای نمای کرتین وال، برای مشخص شدن نقشههای اجرایی و نقاط مبنا، سطح نما را به کمک دوربین نقشهبرداری بررسی میکنیم. سپس براکتهای فلزی بر روی اسکلت نصب شده و لاملهای عمودی به کمک نبشی آلومینیومی روی براکتها نصب و رگلاژ میگردد.
برای جلوگیری از تشکیل پیل الکتریکی و همینطور خوردگی، لازم است از لاستیکهای دی الکتریکال بین براکت آهنی و نبشی آلومینیومی استفاده کنیم. سپس لاملهای افقی نیز برای بالا بردن صلبیت زیرسازی در محل آکسها نصب میشود تا شیشهها در جای خود قرار گیرند.

لاملهای افقی و عمودی به وسیله لقمههای آلومینیومی با پیچ روی اعضای قائم نصب شده و سپس اعضای افقی داخل آن چفت میشوند.
شیشههایی که در سیستم کرتین وال استفاده میشوند معمولا به صورت دو جداره شامل دو لایه شیشه و یک لایه جداکننده آلومینیومی هستند. لایه جداکننده حاوی ماده رطوبت گیر سیلیکاژل است و ضخامت شیشه در مجموع به اندازه 18 تا 40 میلیمتر است.
اگر مایل به مطالعه درباره شیشه سکوریت و لمینت از انواع شیشههای مورد استفاده در نمای شیشهای هستید مقاله تفاوت شیشه سکوریت و شیشه لمینت را از دست ندهید. برای مطالعه آن روی لینک آبی رنگ کلیک کنید.
جمع بندی
نمای کرتین وال نوعی نمای شیشهای مدرن و سبک است که به صورت سازهای مستقل از ساختمان اجرا میشود و علاوه بر زیبایی و جذب نور طبیعی، عایق مناسبی در برابر عواملی محیطی (آب، صدا و حرارت) به شمار میرود. این سیستم با اجزایی مانند لاملهای آلومینیومی، شیشههای دوجداره و براکتهای نگهدارنده ساخته میشود و در انواع مختلفی مثل فریم لس، سمی فریم لس، فیس کپ و یو چنل اجرا میگردد. سرعت نصب بالا، مقاومت در برابر عوامل محیطی و مقرونبهصرفه بودن از مهمترین مزایای نمای کرتین وال است.
امیدواریم که این مقاله در مورد نمای کرتین وال برای شما مفید واقع شده باشد. در صورت بروز هر سوالی، آن را در بخش دیدگاهها با ما به اشتراک بگذارید.
