فلاشینگ نما چیست؟ انواع و نکات اجرای آن زیر ذره بین

فرض کنید در حال اجرای نمای ساختمان هستید. برای عدم نفوذ آب باران به پشت یا روی نما که باعث تخریب و کثیف شدن آن می‌شود چه باید بکنیم؟ تا به حال دقت کرده‌اید که برای جلوگیری از نفوذ آب به نما چه راهکارهایی وجود دارد؟ فلاشینگ نما بهترین راهکار برای حل این مشکل است. در این مقاله به صفر تا صد انواع فلاشینگ نما و نحوه اجرای آن پرداخته‌ایم. در انتها نیز مزایا و قیمت ورق‌های فلاشینگ را بررسی کرده‌ایم. با ما در آکادمی عمران همراه باشید.

فلاشینگ نمای ساختمان چیست؟

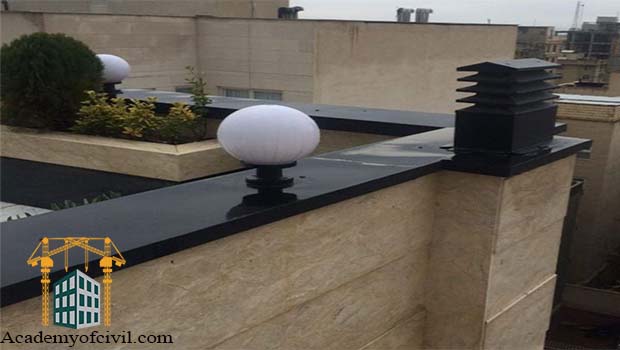

فلاشینگ نمای ساختمان یکی از روش‌هایی است که با نصب آن می‌توان از نفوذ آب به دیوار، در قسمت‌هایی مانند لبه دیوار حیاط، بام، بالکن و یا نفوذ آب به قسمت پشت نمای آجری و شستن ملات آن جلوگیری کرد.

در اجرای انواع نمای ساختمان برای نرسیدن آب به نما چند راهکار وجود دارد که عبارتند از کار گذاشتن سنگ درپوش، چسب آب‌بندی نانو Z90 و فلاشینگ. به طور کلی اجرای فلاشینگ و سنگ درپوش روش‌های بهتری هستند. البته فلاشینگ هزینه بالاتری نسبت به سنگ درپوش داشته اما معمولا کیفیت و زیبایی آن، اختلاف هزینه را توجیه می‌کند.

فلاشینگ نما نوعی ورق فولادی است که باعث می‌شود دیوارهای بیرونی ساختمان از نفوذ آب ناشی از باران یا شستشو محفوظ بماند.

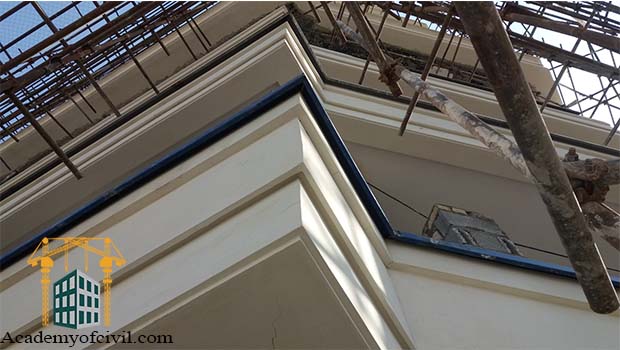

همانطور که گفتیم این المان می‌تواند برای قسمت‌های مختلفی از ساختمان مثل فلاشینگ پشت بام، لبه دیوار و بالکن که از قسمت‌های مهم ساختمان در معرض نفوذ آب هستند اجرا شود.

از طرفی اجرای این المان باعث پوشانده شدن درز بین دو قطعه می‌شود. برای مثال در ساندویچ پانل‌های مختلف مانند ساندویچ پانل دیواری، سقفی و غیره که فاصله درز آن‌ها نمای نازیبایی دارد از فلاشینگ استفاده می‌شود.

جمعه ۲۸ اردیبهشت می‌تونی آموزش کاتالیزور قبولی در نظام مهندسی رو با قیمت تکرار نشدنی ۱,۴۷۰,۰۰۰ تومان تهیه کنی پس بزن رو دکمه تا رزرو کنی!

بزن بریم!

انواع فلاشینگ نما

ابعاد فلاشینگ‌ها با توجه به محلی که قرار است اجرا شود، متغیر است. همانطور که گفتیم جنس آن‌ها از ورق آهنی گالوانیزه، آلوزینک یا آلومینیوم است که هر کدام دارای ضخامت‌های متفاوتی هستند. به طور کلی ضخامت فلاشینگ می‌تواند از 0.4 میلی‌متر به بالا باشد.

در ادامه انواع فلاشینگ از نظر شکل ظاهری و کاربرد را بررسی می‌کنیم.

• از نظر شکل ظاهری

فلاشینگ‌ها از نظر شکل ظاهری به 4 دسته تقسیم‌بندی می‌شوند. در ادامه به بررسی آن‌ها می‌پردازیم.

1. فلاشینگ نبشی یا L شکل

همانطور که در تصویر زیر مشاهده می‌کنید فلاشینگ نبشی به شکل L بوده که لبه‌های خم شده آن می‌تواند باعث بالا رفتن استحکام این قطعات شود.

کاربرد این نوع، برای قسمت‌هایی مانند نقاط اتصال دیوار به سقف، درزهای بین سقف و نقاط اتصال سقف به دیوار است.

به عبارتی این فلاشینگ به بهبود عایق‌بندی کمک می‌کند. برای جلوه بهتر این المان می‌توان بر اساس رنگ مورد نظر آن‌ها را رنگ‌آمیزی کنیم. ابعاد این نوع نیز با توجه به محلی که قراراست کار گذاشته شود مشخص می‌گردد.

2. فلاشینگ مدل یو شکل (U شکل)

این نوع از اتصال دو صفحه با زاویه 90 درجه ساخته شده که دو طرف لبه‌های آن به سمت داخل خم شده است. فلاشینگ یو شکل به نسبت سایر انواع آن پرکاربردتر بوده و در قسمت‌هایی مانند درزبندی ساندویچ پنل‌ها و پوشش حاشیه آن‌ها استفاده می‌شود.

لبه‌های خم شده این نوع باعث می‌شود تا در نمای ساختمان موج ایجاد نشده و هیچگونه نقصی در ظاهر نما به وجود نیاید.

فلاشینگ مدل یو در مقایسه با سایر انواع آن دارای استحکام و مقاومت بالایی است. این نوع نیز مانند فلاشینگ نبشی در ابعاد و رنگ‌های مختلفی به کار می‌رود.

3. فلاشینگ مدل سه پله یا Z شکل

همانطور که در تصویر زیر مشاهده می‌کنید فلاشینگ مدل سه پله دارای لبه‌های خمیده‌ای است که این خمیدگی باعث حفاظت از ساختمان در برابر آب و شرایط جوی مانند نور آفتاب شده و مانع از پوسیدگی یا خرابی پانل‌ها می‌شود.

کاربرد این نوع بیشتر در قسمت جلویی ساندویچ پنل سقفی در ناحیه آبریز و قسمت زیرین ساندویچ پانل دیواری است چرا که باعث عدم نفوذ آب و جلوگیری از تابش آفتاب به این قسمت‌ها می‌شود. در انتخاب نوع سه پله نیز تنوع در ابعاد و رنگ‌ وجود دارد.

4. فلاشینگ مدل تاج یا تیزه

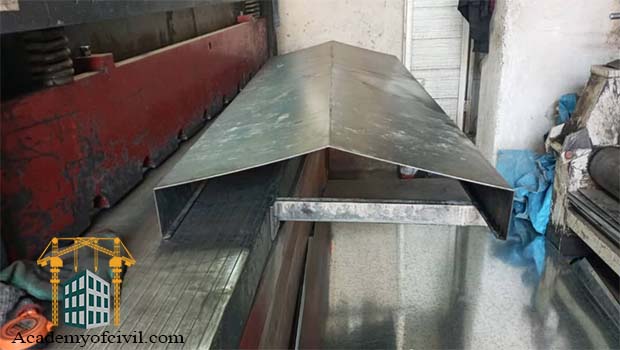

فلاشینگ تاج یکی از انواع مهم این المان است که شکل آن را در تصویر زیر مشاهده می‌کنید. این نوع در زوایای مختلف تولید شده تا در کابردهایی مانند سقف‌های دو شیب یا شیروانی‌ها اجرا شود.

نوع تیزه یا تاج دارای جزئیات ظاهری بیشتری نسبت به سایر مدل‌ها بوده و خمیدگی آن باعث شده تا برای اتصال دو سقف بسیار مناسب عمل کند.

• از نظر محل استفاده

انواع فلاشینگ از نظر کاربرد و محل استفاده عبارتند از:

1) سقف شیروانی

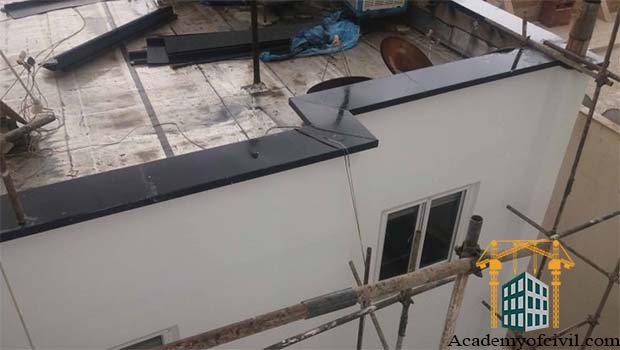

• لبه دیوار
• لبه بالکن، در و پنجره
• پیشانی ساختمان
• پشت بام

• انواع ورق‌های فلاشینگ نما

به طور کلی این ورق‌ها می‌توانند در سه نوع زیر باشند:

• ورق‌های آلومینیومی
• ورق سیاه روغنی
• ورق‌های گالوانیزه

هر کدام از این ورق‌ها بسته به کیفیتشان دارای قیمت‌های متفاوتی هستند اما به طور کلی ورق‌های سیاه روغنی در مقایسه با ورق‌های آلومینیومی و گالوانیزه دارای کیفیت کمتری هستند. همچنین ورق‌های آلومینیومی بالاترین کیفیت و قیمت را دارند.

اهمیت اجرا

تا اینجای مقاله فلاشینگ را تعریف کرده و انواع آن را از جنبه‌های مختلف بررسی کردیم. در این قسمت می‌خواهیم به طور خاص به اهمیت اجرای آن در ساختمان‌ها بپردازیم.

1) جلوگیری از نفوذ آب

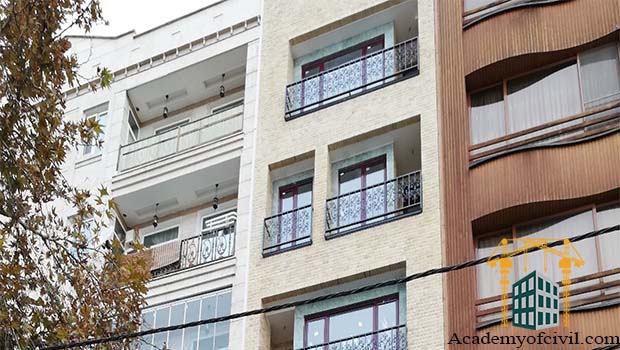

همانطور که در تعریف این مفهوم گفتیم، اهمیت اصلی فلاشینگ در عدم نفوذ آب به دیوار است. مثلا در نمای آجری اگر آب از لبه پنجره‌ها یا پشت بام به زیر نما نفوذ کند باعث شسته شدن ملات زیر آجرنما شده و آجر لق می‌شود.

2) زیباسازی

فلاشینگ در زیبایی نما نیز تاثیر چشمگیری دارد و بسیاری از طراحان برای زیبایی نما از این المان‌ها استفاده می‌کنند.

3) هوابند، درزبند و غباربند

در سقف ساختمان‌های شیروانی یا سوله‌ها نیز وجود فلاشینگ باعث عدم نفوذ گرد و غبار و باد به اصطلاح هوابند شدن سقف می‌شود.

نحوه نصب فلاشینگ

فلاشینگ نما چگونه نصب می‌شود؟ به طور کلی در نصب این المان دو مرحله انجام می‌شود.

مرحله اول اتصال ورق‌ها به یکدیگر و مرحله دوم نصب فلاشینگ به ساختمان در جای مشخص است. در ادامه به توضیح این دو مرحله می‌پردازیم.

1) اتصال ورق‌ها به یکدیگر

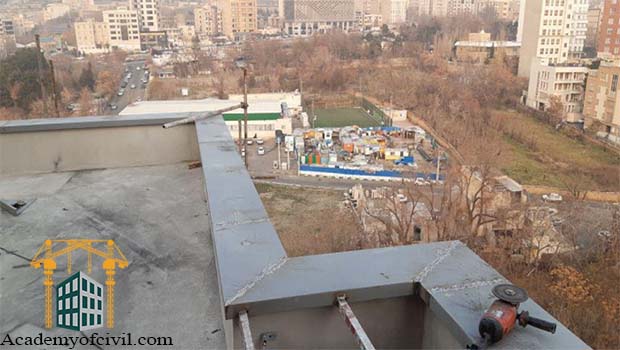

پس از اجرای نما و زمانی که به مرحله نصب آن‌ها می‌رسیم، ورق‌ها در ابعاد مورد نظر برش خورده و به یکدیگر جوش داده می‌شوند. در تصویر زیر قطعه‌های ورق که بهم جوش داده شده‌اند مشخص شده است.

پس از اینکه ورق‌ها به یکدیگر وصل شدند ساب زده شده و پس از یک دست شدن سطح قطعات فلاشینگ رنگ می‌شوند. با این کار هیچ نمایی از درز‌های جوش خورده مشخص نخواهد بود.

2) اتصال به ساختمان

با توجه به اینکه قرار است این المان برای کدام قسمت اجرا شود به سه حالت برای نصب آن می‌توان اقدام کرد:

• اجرای زیرسازی

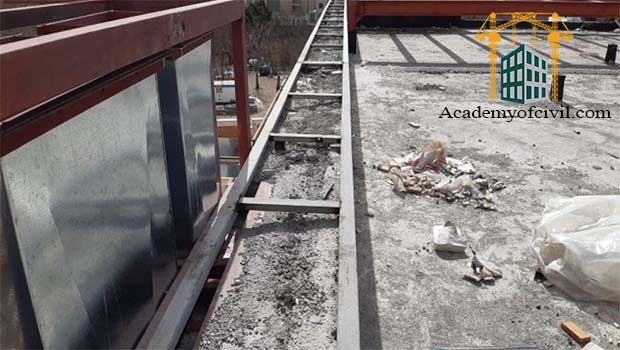

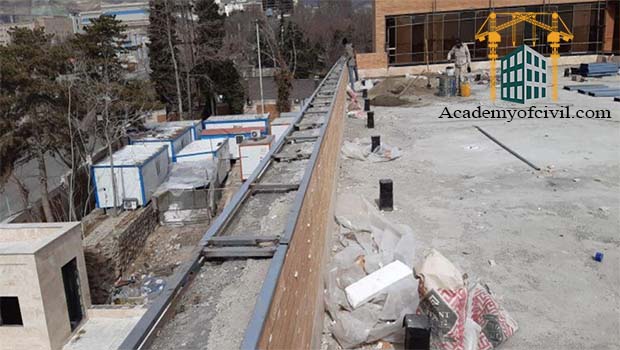

در این حالت یک زیرسازی فلزی مانند تصویر، اجرا شده و در فواصل بین آن ملات ریخته شده و سپس ورق فلاشینگ به زیرسازی جوش داده می‌شود.

• جوش دادن به میلگرد

در این روش ابتدا در نقاطی مشخص به کمک دریل سوراخ ایجاد کرده، سپس یک میلگرد را با چکش در آن قسمت می‌کوبیم تا میلگرد کاملا با دیوار درگیر شود. سپس ورق را در جای خود قرار داده و نقاط اتصال آن با میلگرد را جوش می‌دهیم.

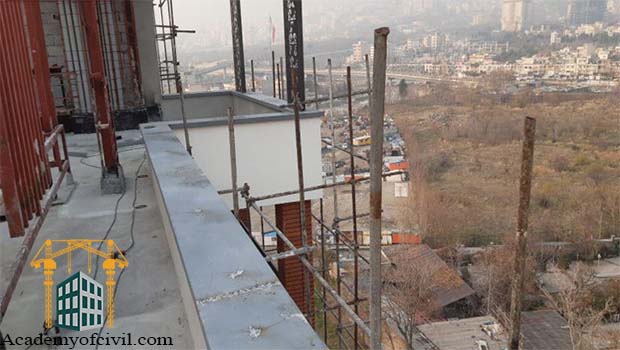

در تصویر زیر نقاط جوش میلگرد مشخص است. در این حالت نیز مانند اتصال ورق‌ها بهم آن‌ها را پس از جوش دادن ساب می‌زنیم تا سطح یکدستی داشته باشیم.

• اتصال به کمک پیچ و رول بولت یا رول پلاک

به طور معمول از این روش کمتر استفاده می‌شود.

نکات اجرایی

1. فاصله لبه بیرونی فلاشینگ از دیوار باید مقداری باشد که هنگام بارندگی، آب باران از روی آن سرازیر شده و بر روی نمای ساختمان نفوذ نکند.
2. قسمتی که قرار است فلاشینگ روی آن نصب شود باید صاف و مستحکم باشد.
3. اگر محل نصب این المان بادخیز باشد باید از قوطی یا نبشی برای زیرسازی استفاده کرد.
4. قسمتی از دیوار حیاط، بام، بالکن و پنجره که محل نصب فلاشینگ است باید کمی شیب داشته باشد تا آب ناشی از برف و باران به سمت بیرون نمای ساختمان سرازیر شود.

اگر مایل به یادگیری تمام نکات اجرایی نماهای ساختمان هستید توصیه می‌کنیم آموزش دیوارچینی و نازک کاری را از دست ندهید. برای مطالعه سرفصل‌های این آموزش روی لینک آبی رنگ کلیک کنید.

مزایای فلاشینگ

1. جلوگیری از نفوذ آب و گرد و غبار
2. عدم نفوذ باد به زیر سقف شیروانی
3. پوشاندن درزهای اتصال
4. زیبایی نمای ساختمان
5. جلوگیری از خرابی نما در لبه دیوار، تراس، بالکن و پنجره‌ها
6. عایق صوت و رطوبت برای درزهای ساختمان مخصوصا ساندویچ پانل‌ها

قیمت ورق فلاشینگ

همانطور که گفتیم این المان از نظر شکل ظاهری، جنس و نوع کاربرد انواع متفاوتی دارد. همچنین ابعاد آن با توجه به محل نصب آن در هر پروژه متفاوت است. به عبارتی چند عامل مهم که در قیمت ورق فلاشینگ موثر هستند عبارتند از:

• ابعاد ورق
• نوع ورق از نظر نوع خم (یو شکل و غیره)
• نوع آلیاژ

در آموزش اجرای ساختمان مراحل اجرا از تخریب و گودبرداری، اجرای اسکلت بتنی، اجرای اسکلت فولادی، دیوار چینی و اجرای نازک کاری را همراه با فیلم‌های کارگاهی زیر ذره‌بین برده‌ایم. برای مشاهده سرفصل‌های این آموزش جامع روی لینک آبی رنگ کلیک کنید.
