ساخت بتن دستی؛ آموزش طرح اختلاط، نسبت مصالح، مراحل اجرا و مدت اختلاط

ساخت بتن تنها ترکیب سیمان، شن، ماسه و آب نیست؛ بلکه رعایت نسبت صحیح مصالح و روش اختلاط، نقش مستقیمی در مقاومت، دوام و کیفیت نهایی بتن دارد. هرچند امروزه در بیشتر پروژه‌ها از بتن آماده استفاده می‌شود، اما در برخی پروژه‌های کوچک همچنان ساخت بتن دستی کاربرد دارد. در ادامه این مقاله از آکادمی عمران، با طرح اختلاط بتن دستی، نسبت صحیح مصالح، روش ساخت بتن با بیل و میکسر (بتونیر) و ضوابط اجرای بتن دستی آشنا می‌شوید.

فیلم آموزش طرح اختلاط و ساخت بتن دستی

در ویدئوی زیر، نحوه محاسبه سرانگشتی طرح اختلاط بتن دستی و تعیین نسبت تقریبی مصالح را به‌صورت ساده و کاربردی آموزش می‌دهیم. این ویدئو بخشی از دوره ساختمان سازی آکادمی عمران است که جزئیات اجرای ساختمان را آموزش می‌دهد.

طرح اختلاط بتن دستی چیست؟

طرح اختلاط بتن دستی به تعیین نوع و مقدار مناسب مصالح شامل سیمان، ماسه، شن و آب برای دستیابی به مقاومت، دوام و کارایی موردنظر بتن گفته می‌شود. در این روش، مصالح در محل پروژه و به‌صورت دستی یا با استفاده از تجهیزات ساده مانند میکسرهای کوچک با یکدیگر مخلوط می‌شوند.

رعایت نسبت صحیح اختلاط بتن دستی اهمیت زیادی دارد؛ زیرا کم یا زیاد بودن هر یک از اجزای بتن می‌تواند مقاومت، دوام و کیفیت نهایی آن را تحت تاثیر قرار دهد. به همین دلیل، در پروژه‌های عمرانی بزرگ معمولا از بتن آماده با طرح اختلاط مهندسی استفاده می‌شود تا کیفیت بتن و نسبت مصالح به‌صورت دقیق کنترل شود.

با این حال، در برخی پروژه‌های کوچک یا شرایط خاص، ساخت بتن دستی انجام می‌شود که اجرای آن باید مطابق ضوابط آیین‌نامه‌ای و با رعایت نسبت صحیح مصالح صورت گیرد.

برای آشنایی بیشتر با ویژگی‌ها، انواع و کاربردهای بتن، پیشنهاد می‌کنیم مقاله بتن چیست را مطالعه کنید.

بیش از ۵۰ ساعت آموزش حرفه‌ای ولی رایگان دفترفنی و ساختمان سازی

مشاهده

نسبت اختلاط بتن دستی (فرمول ساخت بتن)

نسبت اختلاط بتن دستی به مقدار سیمان، ماسه، شن و آب موردنیاز برای ساخت بتن با مقاومت مشخص گفته می‌شود. این نسبت با توجه به عیار یا مقاومت موردنیاز، نوع مصالح مصرفی، نسبت آب به سیمان (W/C) و شرایط اجرای پروژه تعیین می‌شود.

هرچه مقاومت مورد انتظار بتن بیشتر باشد، معمولا مقدار سیمان افزایش یافته و نسبت آب به سیمان با دقت بیشتری کنترل می‌شود.

در پروژه‌های ساختمانی، تعیین دقیق نسبت مصالح از طریق طرح اختلاط بتن و بر اساس آزمایش‌های مصالح انجام می‌شود. با این حال، در کارگاه‌های کوچک یا پروژه‌هایی که بتن به‌صورت دستی ساخته می‌شود، معمولا از نسبت‌های تقریبی و تجربی استفاده می‌کنند.

این نسبت‌ها جایگزین طرح اختلاط مهندسی نیستند، اما در صورت رعایت ضوابط اجرایی می‌توانند برای کارهای کم‌اهمیت و با حجم محدود مورد استفاده قرار گیرند.

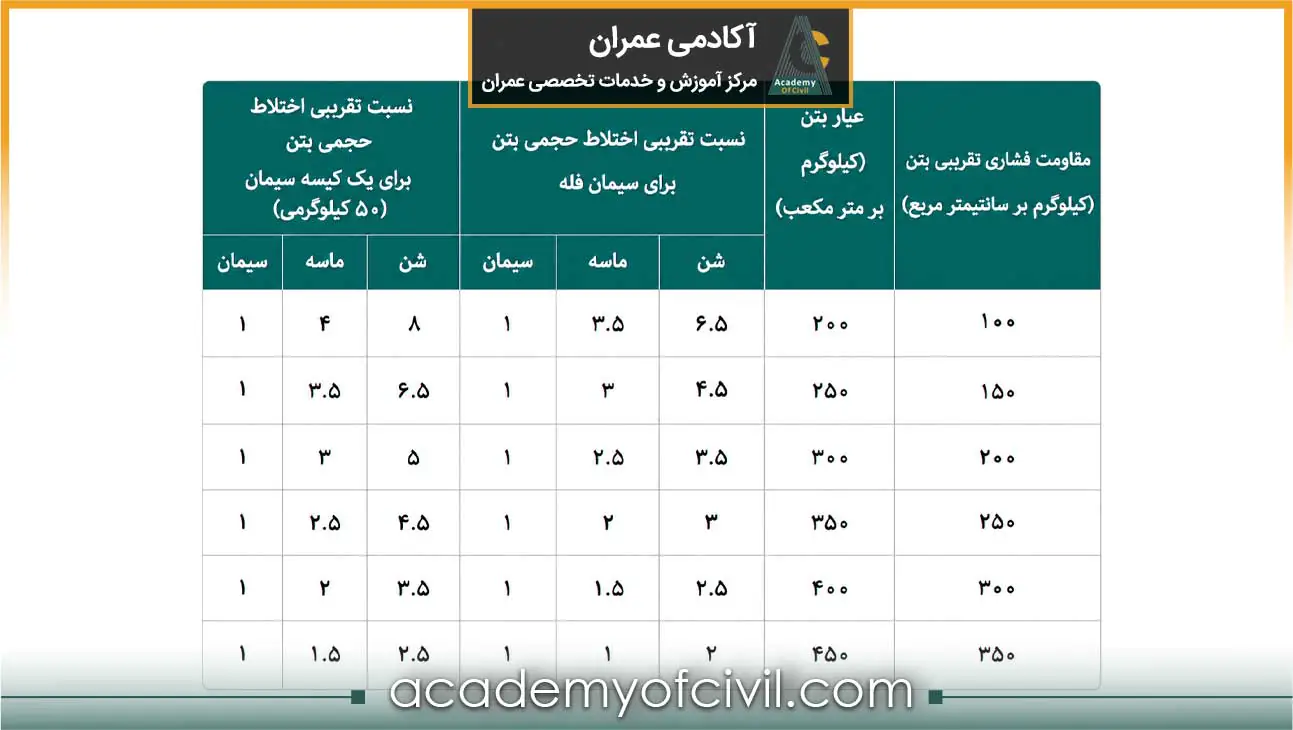

جدول زیر، نسبت‌های تقریبی سیمان، ماسه و شن برای ساخت بتن دستی با عیارهای مختلف را نشان می‌دهد.

توجه داشته باشید نسبت‌های فوق، نسبت‌های حجمی و تقریبی کارگاهی هستند و برای ساخت بتن دستی ارائه شده‌اند. در پروژه‌های سازه‌ای، تعیین مقدار دقیق مصالح باید بر اساس طرح اختلاط بتن، آزمایش مصالح، نسبت آب به سیمان (W/C) و ضوابط آیین‌نامه‌ای انجام شود.

روش‌های اختلاط بتن دستی

پس از تعیین نسبت اختلاط بتن دستی، نوبت به مخلوط کردن مصالح می‌رسد. هدف از این مرحله، تولید بتنی یکنواخت و همگن است؛ به‌گونه‌ای که تمامی سنگدانه‌ها به‌طور کامل با خمیر سیمان پوشانده شوند.

بسته به حجم بتن‌ریزی، امکانات کارگاه و تجهیزات موجود، اختلاط بتن معمولا به دو روش انجام می‌شود:

1. ساخت بتن با بیل
2. ساخت بتن با میکسر (بتونیر) دستی

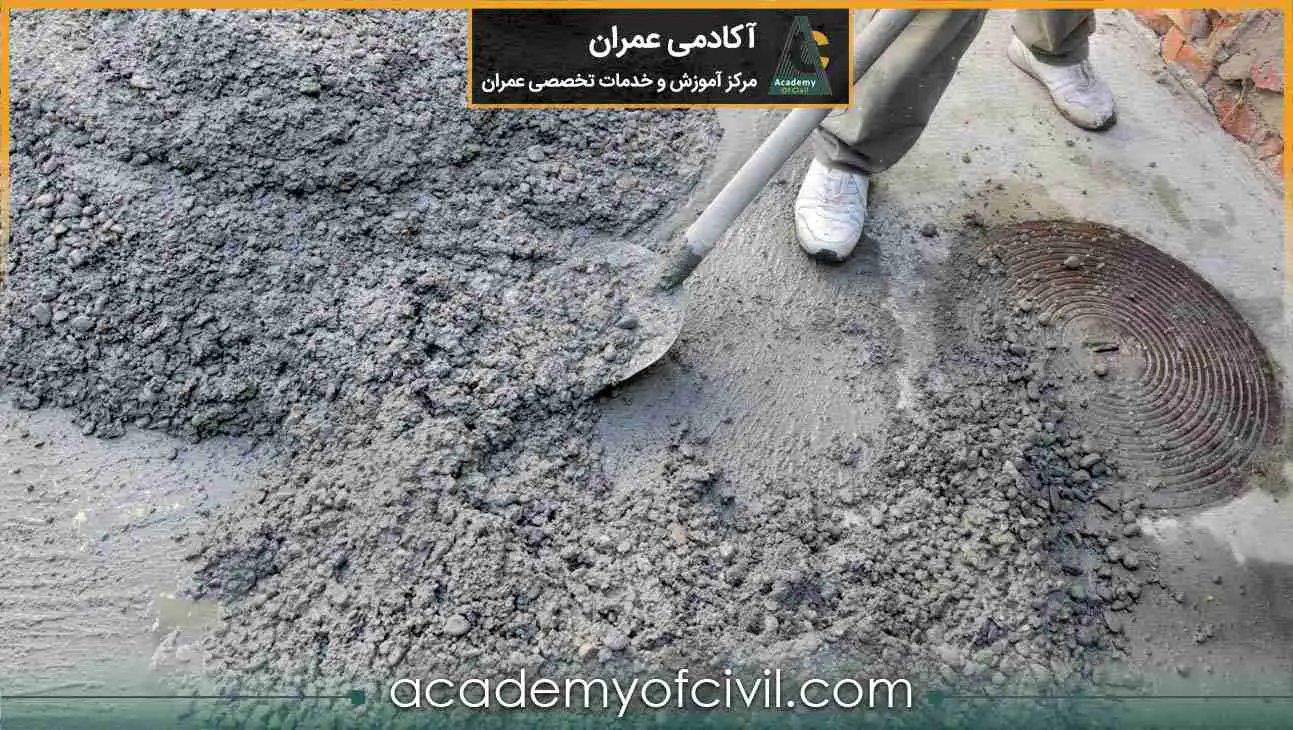

ساخت بتن با بیل

در پروژه‌های کوچک و کم‌اهمیت که امکان استفاده از مخلوط‌کن وجود ندارد، ساخت بتن با بیل انجام می‌شود. در این روش، پس از تعیین نسبت مناسب سیمان، ماسه، شن و آب، عملیات اختلاط روی سطحی صاف، تمیز، غیرقابل نفوذ و عاری از خاک و سایر آلاینده‌ها انجام می‌شود تا از آلودگی بتن و جذب آب جلوگیری شود.

جزئیات مراحل اختلاط، ترتیب افزودن مصالح و نکات اجرایی این روش را در بخش ساخت بتن دستی بررسی خواهیم کرد.

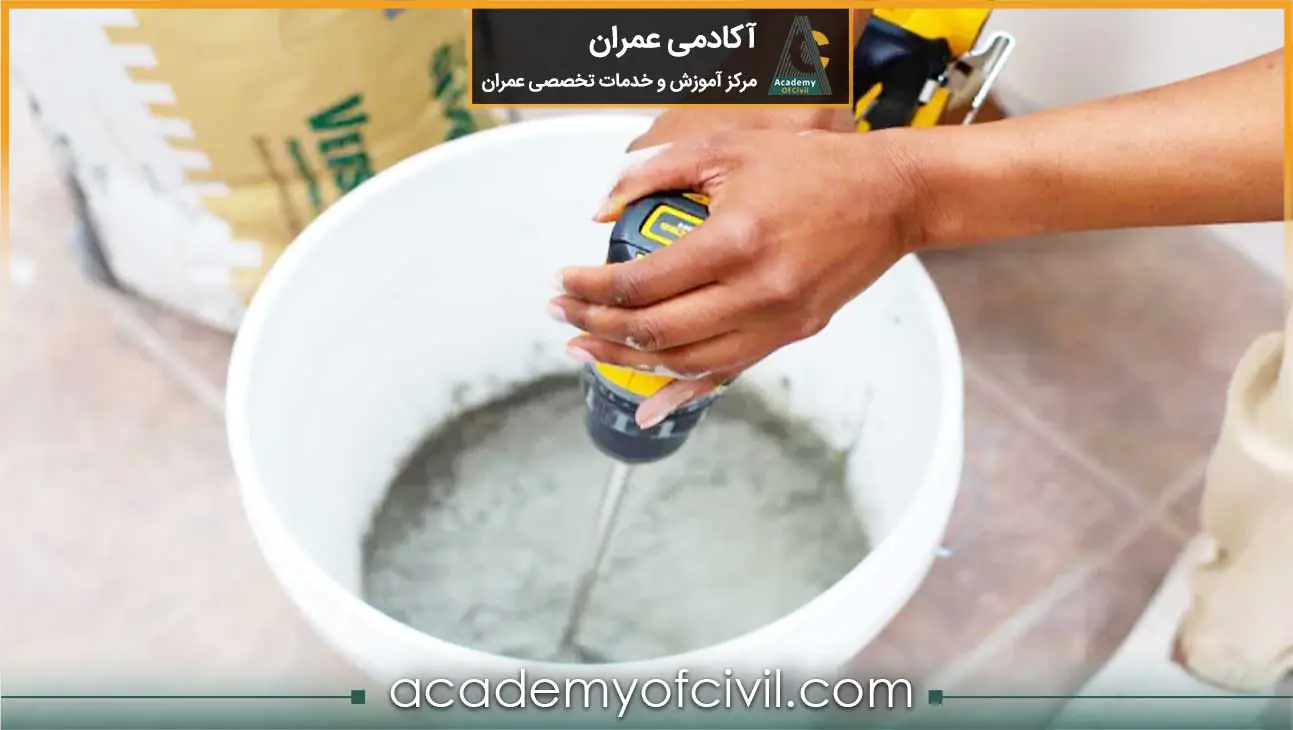

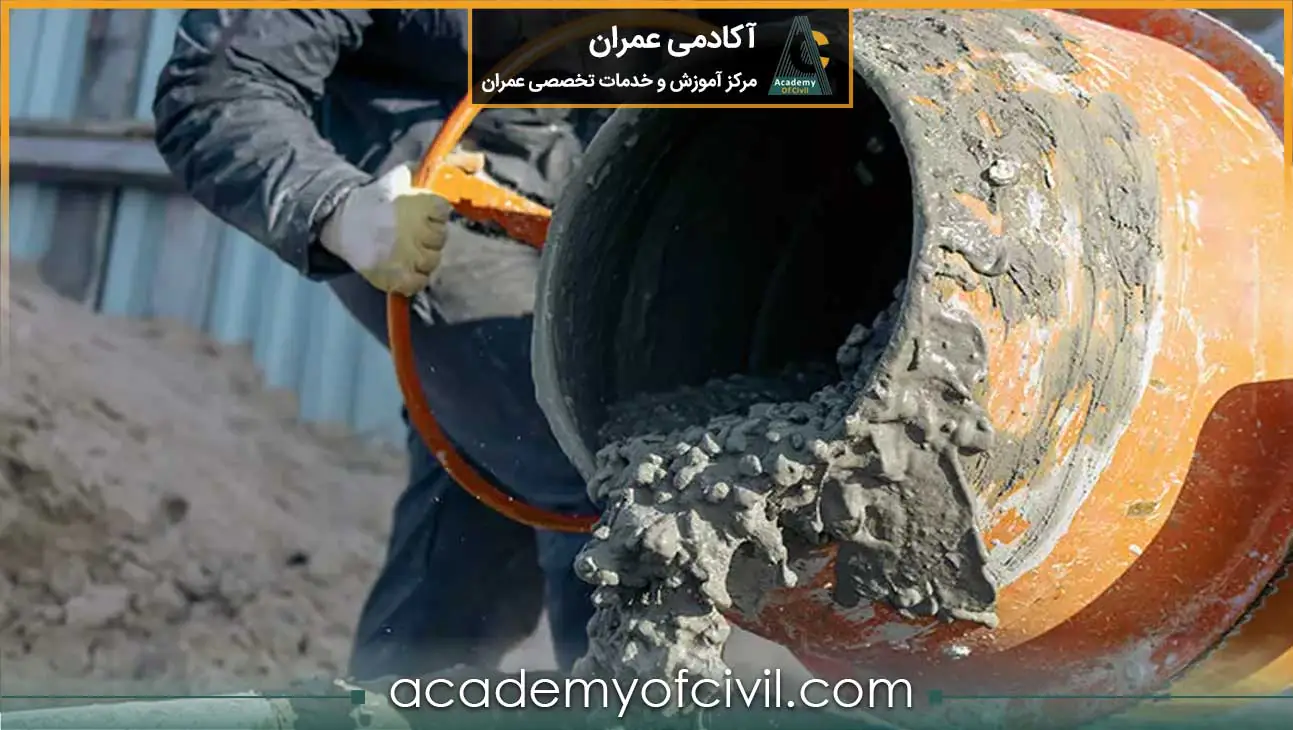

ساخت بتن با میکسر دستی (بتونیر)

در پروژه‌هایی که حجم بتن بیشتر است یا یکنواختی بتن اهمیت بالاتری دارد، ساخت بتن با میکسر دستی (بتونیر) گزینه مناسب‌تری نسبت به اختلاط با بیل است. در این روش، پس از پیمانه کردن مصالح، آن‌ها داخل دیگ میکسر ریخته شده و تا رسیدن به مخلوطی یکنواخت و همگن با یکدیگر مخلوط می‌شوند.

امروزه میکسرها و بتونیرها در ظرفیت‌های مختلف، از مدل‌های کوچک حدود ۴۰ لیتری (ملات‌ساز) تا دستگاه‌های چند مترمکعبی تولید می‌شوند و با توجه به حجم بتن‌ریزی مورد استفاده قرار می‌گیرند.

برای آشنایی با انواع مخلوط‌کن‌های بتن، ظرفیت‌ها، کاربرد و نکات انتخاب هر یک از آن‌ها، مقاله انواع میکسر بتن را مطالعه کنید.

ضوابط ساخت بتن دستی در مبحث ۹

بر اساس مبحث نهم مقررات ملی ساختمان ایران، ساخت بتن با دست تنها در پروژه‌های کم‌اهمیت، موارد استثنایی و با تایید دستگاه نظارت مجاز است. همچنین ساخت بتن دستی برای بتن با رده مقاومتی بالاتر از C16 (مقاومت فشاری 16 مگاپاسکال) ممنوع است.

در صورت تایید دستگاه نظارت، رعایت نکات زیر هنگام ساخت بتن با دست الزامی است:

• حداکثر حجم بتن در هر نوبت ساخت با دست نباید از 300 لیتر بیشتر باشد.
• برای تهیه مخلوط، ابتدا شن روی سطحی صاف، تمیز و غیرقابل نفوذ به‌طور یکنواخت ریخته شده و سپس ماسه روی آن پخش می‌شود. در هر حالت، ضخامت مجموع دو لایه نباید از 300 میلی‌متر تجاوز کند.
• سیمان خشک باید به‌صورت یکنواخت روی مصالح سنگی پخش شده و سپس با استفاده از وسایل مناسب، مصالح کاملا با یکدیگر مخلوط شوند.
• پس از اختلاط کامل مصالح خشک، آب باید به‌تدریج به مخلوط اضافه شده و عملیات اختلاط تا رسیدن به یک بتن یکنواخت و همگن ادامه یابد.
• چنانچه از پیمانه‌های حجمی استفاده شود، باید وزن مصالح سنگی خشک از قبل با دقت اندازه‌گیری شده و پیمانه‌ها بر همان اساس ساخته شده باشند.
• بتن ساخته‌شده با دست باید حداکثر تا 30 دقیقه پس از ساخت مصرف شود. افزودن مجدد آب پس از پایان اختلاط، هنگام حمل یا در محل بتن‌ریزی مجاز نیست؛ مگر در شرایط استثنایی، با تایید دستگاه نظارت و با رعایت حداکثر نسبت آب به سیمان تعیین‌شده در طرح اختلاط انجام شود.

مراحل و نحوه ساخت بتن دستی

پس از تعیین طرح اختلاط بتن دستی و مشخص شدن نسبت مصالح، نوبت به ساخت بتن می‌رسد. برای تولید بتن باکیفیت، تمام مراحل ساخت باید با دقت و مطابق ضوابط اجرا شوند. این مراحل از پیمانه کردن مصالح آغاز شده و با اختلاط صحیح بتن پایان می‌یابد.

پیمانه کردن مصالح

در اولین مرحله، باید نسبت‌های وزنی یا حجمی هر یک از اجزای تشکیل‌دهنده بتن شامل شن، ماسه، سیمان و آب مشخص شود. سپس مصالح مصرفی پیمانه شده و مقدار دقیق آن‌ها تعیین گردد. این کار به دو روش وزنی یا حجمی انجام می‌شود.

بر اساس مبحث نهم مقررات ملی ساختمان، رواداری مقدار هر یک از اجزای تشکیل‌دهنده مخلوط بتن ±۳ درصد است. به‌عنوان مثال، اگر برای ساخت یک مترمکعب بتن به 1000 کیلوگرم شن نیاز باشد، مقدار مجاز آن می‌تواند بین 970 تا 1030 کیلوگرم باشد.

در کارگاه می‌توان با ساخت پیمانه‌هایی با حجم مشخص، مصالح را به‌صورت حجمی اندازه‌گیری کرد. همچنین با استفاده از تجهیزات توزین مانند ترازو یا باسکول، مقدار وزنی هر یک از اجزای مخلوط بتن با دقت تعیین می‌شود.

در بسیاری از کارگاه‌هایی که امکانات اجرایی محدودی دارند، برای سهولت کار از پیمانه‌های حجمی متناسب با مدول‌های وزنی مصالح استفاده می‌شود. به این ترتیب، کنترل حجم هر یک از مصالح مصرفی با دقت قابل قبولی انجام شده و مقدار موردنیاز برای ساخت بتن تامین می‌شود.

اختلاط مصالح

پس از پیمانه کردن مصالح، عملیات اختلاط آغاز می‌شود. هدف از این مرحله، تولید بتنی یکنواخت و همگن است؛ به‌گونه‌ای که تمامی سنگدانه‌ها به‌طور کامل با خمیر سیمان پوشانده شوند.

اختلاط بتن می‌تواند به‌صورت دستی یا با استفاده از مخلوط‌کن انجام شود. در پروژه‌های ساختمانی، استفاده از میکسر به دلیل ایجاد یکنواختی بیشتر، کاهش خطای انسانی و افزایش کیفیت بتن، روش متداول‌تری محسوب می‌شود.

نکات مهم ساخت و اختلاط بتن دستی

برای دستیابی به بتن یکنواخت و باکیفیت، رعایت نکات زیر هنگام ساخت و اختلاط بتن دستی ضروری است:

• سطح اختلاط بتن باید صاف، تمیز، غیرقابل نفوذ و عاری از خاک و مواد آلاینده باشد تا از ورود ناخالصی‌ها به بتن و جذب آب توسط سطح زیرین جلوگیری شود.
• در بتن حاصل از اختلاط صحیح، تمامی اجزای بتن باید به‌صورت یکنواخت در سراسر مخلوط توزیع شده باشند.
• در اختلاط دستی، ابتدا مصالح خشک شامل شن، ماسه و سیمان باید چند مرتبه زیر و رو شوند تا ترکیب یکنواختی ایجاد شود. تجربه کارگاهی نشان می‌دهد معمولا حدود 3 بار مخلوط کردن مصالح خشک می‌تواند باعث توزیع مناسب سیمان در بین سنگدانه‌ها شود.
• آب باید به‌تدریج به مخلوط اضافه شود و از خروج آب اضافی یا شیرابه سیمان جلوگیری شود؛ زیرا تغییر نسبت آب به سیمان می‌تواند باعث کاهش مقاومت و دوام بتن شود.
• پس از افزودن آب، اختلاط باید تا رسیدن به بتنی با ظاهر یکنواخت، کارایی مناسب و توزیع همگن مصالح ادامه پیدا کند.
• در بتن حاصل از اختلاط صحیح، تمام بخش‌های مخلوط باید از نظر وزن مخصوص، درصد هوا، اسلامپ، مقدار سنگدانه و خمیر سیمان، یکنواختی قابل قبولی داشته باشند.
• در شرایطی که ساخت بتن با دست انجام می‌شود، به دلیل دشوارتر بودن دستیابی به یکنواختی نسبت به روش مکانیکی، باید دقت بیشتری در پیمانه کردن مصالح و فرآیند اختلاط به کار گرفته شود.
• طبق توصیه‌های اجرایی، از آبخوره کردن مصالح (جمع شدن آب در یک قسمت از مخلوط) باید جلوگیری شود، زیرا این کار باعث تغییر نسبت آب به سیمان و کاهش کیفیت بتن خواهد شد. توصیه می‌شود برای جبران با اختلاط دستی، حدود ۵ تا ۱۰ درصد به مقدار سیمان اضافه کنید.

مدت اختلاط بتن

مدت اختلاط بتن یکی از عوامل مؤثر بر کیفیت نهایی آن است. اگر زمان اختلاط کمتر از حد لازم باشد، مصالح به‌خوبی با یکدیگر مخلوط نشده و بتن یکنواختی به دست نمی‌آید. از سوی دیگر، اختلاط بیش از حد نیز می‌تواند باعث کاهش کارایی بتن، افزایش احتمال جداشدگی مصالح و ساییدگی سنگدانه‌ها شود.

مدت مناسب اختلاط در بتن‌های دستی و مکانیکی متفاوت است. در اختلاط دستی، معیار اصلی رسیدن به مخلوطی یکنواخت و همگن است؛ اما در اختلاط مکانیکی، علاوه بر یکنواختی بتن، زمان اختلاط و تعداد چرخش مخلوط‌کن نیز اهمیت دارد.

مدت اختلاط بتن دستی

زمان مشخص و ثابتی برای اختلاط دستی بتن وجود ندارد. عملیات اختلاط باید تا زمانی ادامه یابد که سیمان به‌طور کامل در میان سنگدانه‌ها پخش شده و تمامی مصالح، مخلوطی یکنواخت و همگن ایجاد کنند.

در این روش، عملیات اختلاط باید تا زمانی ادامه یابد که تمامی مصالح به‌طور کامل با یکدیگر ترکیب شده و بتن به یکنواختی مناسب برسد.

مدت اختلاط بتن با میکسر

در اختلاط بتن با میکسر، مدت زمان اختلاط به ظرفیت و نوع مخلوط‌کن بستگی دارد. طبق ضوابط آیین‌نامه بتن ایران (آبا)، در اختلاط بتن با میکسر، عملیات مخلوط کردن باید حداقل ۱.۵ دقیقه پس از ریختن تمامی مصالح داخل دیگ مخلوط‌کن ادامه یابد.

همچنین، مخلوط‌کن باید با سرعت توصیه‌شده توسط کارخانه سازنده کار کند تا بتن به‌طور کامل همگن شده و کیفیت مطلوب حاصل شود.

به‌طور کلی، جدول زیر می‌تواند به‌عنوان راهنمای مدت اختلاط بتن در مخلوط‌کن مورد استفاده قرار گیرد. زمان‌های ارائه‌شده از لحظه‌ای محاسبه می‌شوند که تمامی مصالح (به‌جز آب) داخل مخلوط‌کن ریخته شده باشند.

به‌عنوان یک راهنمای تجربی، برای هر یک مترمکعب افزایش ظرفیت مخلوط‌کن، می‌توان حدود یک‌چهارم دقیقه به زمان‌های جدول بالا اضافه کرد.

عوامل موثر بر مدت اختلاط بتن

مدت بهینه اختلاط بتن به عوامل مختلفی بستگی دارد که مهم‌ترین آن‌ها عبارت‌اند از:

• نوع مخلوط‌کن یا میکسر بتن
• وضعیت فنی و عملکرد مخلوط‌کن
• سرعت دوران دیگ مخلوط‌کن
• حجم و نوع مخلوط بتنی
• ترتیب و نحوه افزودن مصالح به داخل دیگ مخلوط‌کن

با توجه به این عوامل، بهترین روش برای تعیین مدت مناسب اختلاط، انجام آزمایش با مخلوط‌کن و بتن موردنظر است.

همچنین عوامل زیر نیز بر مدت اختلاط تاثیر می‌گذارند:

• بتن‌های با اسلامپ کم (مخلوط‌های خشک) معمولا به زمان بیشتری برای اختلاط نیاز دارند.
• بتن‌های حاوی سنگدانه‌های شکسته نسبت به بتن‌های دارای سنگدانه‌های طبیعی (گردگوشه)، به زمان بیشتری برای مخلوط شدن نیاز دارند.
• تحقیقات نشان می‌دهد تعداد چرخش مخلوط‌کن با سرعت توصیه‌شده توسط سازنده، از زمان اختلاط اهمیت بیشتری دارد و معمولا بیش از ۲۰ دور چرخش برای دستیابی
• به اختلاط مناسب لازم نیست.

نکات مهم درباره مدت اختلاط بتن

در هنگام اختلاط بتن، رعایت نکات زیر اهمیت زیادی دارد:

• از اختلاط بیش از حد بتن خودداری کنید، زیرا ممکن است موجب ساییدگی سنگدانه‌ها و کاهش کیفیت بتن شود.
• برای بتن‌های با مقاومت بالا، معمولا افزایش مدت اختلاط توصیه می‌شود؛ البته افزایش بیش از حد زمان اختلاط می‌تواند باعث کاهش کارایی بتن و کاهش ظرفیت تولید شود.
• نمونه‌های برداشت‌شده از قسمت‌های مختلف یک بچ بتن باید از نظر وزن مخصوص، مقدار هوا، اسلامپ و میزان سنگدانه درشت تقریبا یکسان باشند تا از یکنواختی بتن اطمینان حاصل شود.

پیشنهاد می‌کنیم برای آشنایی بیشتر با روش ارزیابی روانی بتن، مقاله اسلامپ بتن چیست را مطالعه کنید.

جمع‌بندی

طرح اختلاط بتن دستی، تعیین نسبت مناسب سیمان، ماسه، شن و آب برای دستیابی به مقاومت و دوام موردنیاز بتن است. رعایت نسبت صحیح مصالح، روش مناسب اختلاط، مدت زمان کافی برای مخلوط کردن و ضوابط آیین‌نامه‌ای، مهم‌ترین عوامل در تولید بتن باکیفیت هستند. با این حال، در پروژه‌های سازه‌ای و بتن‌های با مقاومت بالا، همواره استفاده از طرح اختلاط مهندسی و بتن‌سازی مکانیکی توصیه می‌شود.

در انتهای این مقاله امیدواریم اطلاعات خوبی درباره اختلاط بتن با دست کسب کرده باشید. در صورتی که در این مورد سوالی دارید می‌توانید آن را در بخش دیدگاه با ما به اشتراک بگذارید.
