حمل بتن و انواع ماشین حمل بتن + فیلم آموزشی

احتمالا هنگام عبور از خیابان‌ها، تراک میکسر یا کامیون حمل بتن را دیده‌اید که بتن آماده را به کارگاه‌های ساختمانی منتقل می‌کند. اما آیا می‌دانید تراک میکسر تنها ماشین حمل بتن نیست و روش‌های مختلفی برای انتقال بتن وجود دارد؟ انتخاب روش مناسب به عواملی مانند حجم بتن، فاصله حمل و شرایط کارگاه بستگی دارد.

در این مقاله از آکادمی عمران، با روش‌های حمل بتن، تجهیزات مورد استفاده، زمان مجاز حمل و نکات اجرایی هر روش آشنا می‌شوید.

برای آشنایی بیشتر با نکات اجرایی و اصول صحیح حمل بتن، پیشنهاد می‌کنیم فیلم کارگاهی زیر را مشاهده کنید. این ویدئو بخشی از آموزش اجرای ساختمان آکادمی عمران است که در آن می‌توانید با جزئیات و ریزه‌کاری‌های اجرای ساختمان، از صفر تا صد، آشنا شوید.

حمل و نقل بتن

معمولا بین محل ساخت بتن و محل استفاده از آن فاصله‌ای وجود دارد؛ به همین دلیل، بتن با استفاده از وسایل و تجهیزات مخصوص به محل مصرف منتقل می‌شود. یکی از مهم‌ترین خطرات هنگام حمل بتن، جداشدگی اجزای آن است که برای جلوگیری از این مشکل، باید تمهیدات لازم در انتخاب و استفاده از تجهیزات حمل بتن در نظر گرفته شود.

روش‌های مختلفی برای حمل و نقل بتن وجود دارد که انتخاب مناسب‌ترین روش به عواملی مانند حجم بتن، فاصله حمل، دمای هوا، سرعت اجرا و هزینه بستگی دارد.

پیشنهاد می‌کنیم برای آشنایی بیشتر با ویژگی‌ها، مزایا و معایب این مصالح، مقاله بتن چیست را مطالعه کنید.

تسلط بر صفر تا صد ساختمان‌سازی؛ آموزش جامع نخبگان نظارت و اجرای ساختمان

مشاهده آموزش

نکات و ضوابط حمل بتن

حمل بتن یکی از مراحل مهم اجرای کارهای بتنی است که رعایت ضوابط و برنامه‌ریزی دقیق در آن ضرورت دارد. برنامه‌ریزی مناسب می‌تواند از بروز مشکلات اجرایی و تأخیر در عملیات بتن‌ریزی جلوگیری کند.

این مسائل و مشکلات شامل موارد زیر است:

تأخیرات

هدف از برنامه‌ریزی حمل بتن، دستیابی به دو مورد زیر است:

1. کار به‌گونه‌ای برنامه‌ریزی شود که بتوان از کارکنان و وسایل به‌خوبی بهره گرفت.
2. وسایل حمل بتن طوری انتخاب شوند که تأخیرات حین بتن‌ریزی کاهش یابد.

جداشدگی اجزای بتن

انتقال بتن از مخلوط‌کن تا محل نهایی بتن ریزی باید به‌نحوی انجام شود که از جداشدگی اجزای مخلوط بتنی جلوگیری شود.

درشت‌دانه‌ها تمایل به جداشدن از ملات ماسه و سیمان دارند. این پدیده سبب می‌شود قسمتی از مخلوط بتنی دارای مقدار کمی درشت‌دانه و بخش دیگری از آن دارای مقدار زیادی درشت‌دانه باشد.

در این صورت، احتمال بروز مشکلاتی مانند آب‌انداختگی، کاهش یکنواختی بتن و افت مقاومت و دوام آن افزایش پیدا می‌کند. همچنین، جداشدگی اجزای بتن می‌تواند پرداخت و تراکم مناسب را دشوار کرده و موجب کرموشدگی بتن شود.

بنابراین، جلوگیری از آلودگی مخلوط بتنی به مواد دیگر در طول حمل و پیشگیری از تبادل شدید حرارتی در این مدت، از اصول مهم انتقال بتن محسوب می‌شود.

زمان مجاز حمل بتن

بتن پس از اختلاط سیمان و آب، به‌تدریج وارد فرآیند گیرش می‌شود. با گذشت زمان، کارایی بتن کاهش پیدا می‌کند و ممکن است حمل، بتن‌ریزی و تراکم آن با مشکل مواجه شود. به همین دلیل، زمان انتقال بتن باید به‌گونه‌ای برنامه‌ریزی شود که عملیات پیش از کاهش نامطلوب کارایی و شروع گیرش اولیه انجام شود.

30 دقیقه اول فرایند گیرش معمولا مسئله‌ای ایجاد نمی‌کند؛ اما بهتر است مخلوط بتنی تا حداکثر 45 دقیقه پس از اختلاط استفاده شود. با این حال، حداکثر زمان مجاز حمل بتن به عواملی مانند دمای محیط، شرایط نگهداری و حمل، نوع سیمان، افزودنی‌های مصرفی و ضوابط فنی پروژه بستگی دارد.

طبق آیین‌نامه بتن ایران (آبا)، در شرایط معمول و با رعایت الزامات آیین‌نامه، حداکثر زمان مجاز از ساخت بتن تا پایان عملیات انتقال، بتن‌ریزی و تراکم برای دمای محیط کمتر از ۲۵ درجه سانتی‌گراد، ۲ ساعت و برای دمای بالاتر از ۲۵ درجه سانتی‌گراد، ۱.۵ ساعت بیان شده است. برای حمل بتن آماده نیز باید ضوابط استاندارد ملی ایران به شماره ۶۰۴۴ رعایت شود.

برنامه‌ریزی دقیق باید از تأخیرهایی که باعث کاهش کارایی، سفت‌شدن زودهنگام و ایجاد مشکل در پرداخت بتن می‌شوند، جلوگیری کند.

در شرایطی که فرآیند گیرش سریع‌تر اتفاق می‌افتد، مانند بتن ریزی در هوای گرم یا استفاده از افزودنی‌های زودگیرکننده، زمان در دسترس برای حمل و بتن‌ریزی محدودتر می‌شود.

سرعت انتقال باید به‌اندازه‌ای باشد که بتن‌ریزی به‌صورت پیوسته انجام شود و از گیرش بتن لایه قبلی جلوگیری شود. لایه زیرین نباید به مرحله‌ای از گیرش رسیده باشد که پیوستگی مناسب با بتن جدید برقرار نشود؛ چراکه این مسئله می‌تواند سبب ایجاد درز سرد در المان سازه‌ای شود.

انواع وسایل و ماشین‌آلات حمل بتن

انتخاب روش مناسب و وسایل حمل بتن به عواملی مانند شرایط کارگاه و زمین، حجم بتن، ارتفاع انتقال، نحوه تخلیه و فاصله حمل بستگی دارد. برای این منظور از تجهیزات مختلفی مانند تراک میکسر، پمپ بتن، فرغون، دامپر، باکت و شوت استفاده می‌شود که هرکدام کاربرد و محدودیت‌های خاص خود را دارند.

در ادامه، انواع وسایل و ماشین‌آلات حمل بتن را به همراه نحوه عملکرد و کاربرد آن‌ها بررسی می‌کنیم.

تراک میکسر یا کامیون حمل بتن

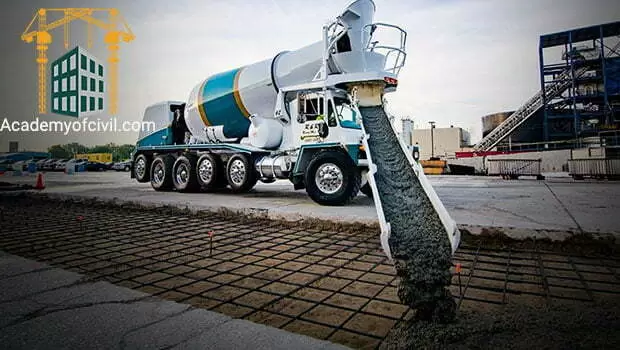

برای حمل بتن در مسافت‌های نسبتا طولانی از کامیون حمل بتن یا تراک میکسر (Truck Mixer) استفاده می‌شود. این ماشین به یک دیگ دوار مجهز است که با چرخش آن و حرکت پره‌های داخلی، بتن در طول مسیر هم زده می‌شود و یکنواختی مخلوط حفظ می‌شود. امروزه تراک میکسر یکی از پرکاربردترین ماشین‌آلات حمل بتن آماده از محل تولید به پروژه‌های ساختمانی است.

نحوه حمل بتن با تراک میکسر

با توجه به شرایط تولید بتن و فاصله بچینگ پلانت تا کارگاه، دو روش برای اختلاط و انتقال بتن با تراک میکسر وجود دارد:

1. حمل بتن آماده: در روش اول، اجزای بتن در کارخانه مخلوط شده و بتن آماده داخل تراک میکسر ریخته می‌شود. سپس بتن در حالی حمل می‌شود که به کمک چرخش دیگ و پره‌های داخلی، مخلوط به‌آرامی هم زده می‌شود.
2. اختلاط بتن در تراک میکسر: در این روش، مصالح اولیه پس از پیمانه‌شدن داخل تراک میکسر ریخته می‌شوند و عملیات اختلاط درون دیگ کامیون انجام می‌شود. در صورتی که مصالح خشک بدون افزودن آب به محل پروژه منتقل شوند، به این شیوه حمل پیمانه خشک گفته می‌شود.

در روش دوم، برحسب شرایط و فاصله حمل، اختلاط می‌تواند در محل کارگاه نیز انجام شود. البته کنترل دقیق مقدار آبی که به مصالح اضافه می‌شود، با توجه به شرایط و امکانات کارگاه‌ها در بسیاری از موارد دشوار است و باید مطابق طرح اختلاط بتن انجام شود.

برای آشنایی بیشتر با انواع مخلوط‌کن‌های بتن و نحوه عملکرد آن‌ها، مقاله میکسر بتن را مطالعه کنید.

نحوه عملکرد دیگ تراک میکسر

درون دیگ تراک میکسر، مجموعه‌ای از پره‌های فولادی قرار دارد که هنگام چرخش دیگ، با حرکت حلزونی موجب جابه‌جایی و اختلاط بتن می‌شوند.

پس از چند سال کارکرد تراک میکسر، احتمال خوردگی و فرسودگی این پره‌ها وجود دارد که می‌تواند کیفیت اختلاط و یکنواختی بتن را کاهش دهد. به همین دلیل، پره‌ها باید به‌صورت دوره‌ای بررسی شده و در صورت نیاز، ترمیم یا تعویض شوند.

تخلیه بتن از تراک میکسر معمولا با تغییر جهت چرخش دیگ انجام می‌شود. در این حالت، پره‌های حلزونی بتن را به سمت دهانه خروجی هدایت می‌کنند.

توجه داشته باشید در صورت نقص فنی سیستم چرخش دیگ، باید برای جلوگیری از سفت‌شدن بتن و آسیب به تجهیزات، مطابق دستورالعمل سازنده و با کمک نیروهای متخصص اقدام شود. برخی تراک میکسرها دارای سیستم اضطراری چرخش یا تخلیه هستند. استفاده از روش‌هایی مانند جوش‌دادن حلقه به دیگ و چرخاندن آن با لودر و زنجیر، بدون تأیید فنی و رعایت الزامات ایمنی، خطرناک است.

اجزای تراک میکسر

شناخت اجزای تراک میکسر برای انتخاب مناسب، استفاده صحیح و نگهداری این ماشین اهمیت زیادی دارد. مهم‌ترین اجزای آن شامل موارد زیر است:

• دیگ دوار: مخزن اصلی نگهداری و حمل بتن که با چرخش خود امکان هم‌زدن و تخلیه مخلوط را فراهم می‌کند.
• پره‌های فولادی: تیغه‌های حلزونی داخل دیگ که وظیفه جابه‌جایی، هم‌زدن و هدایت بتن به سمت خروجی را بر عهده دارند.
• موتور و سیستم محرک: نیروی لازم برای چرخش دیگ را تأمین می‌کنند. در برخی مدل‌ها این نیرو از موتور کامیون و در برخی دیگر از موتور کمکی مستقل تأمین می‌شود.
• گیربکس: وظیفه انتقال و تنظیم گشتاور موردنیاز برای چرخش دیگ را بر عهده دارد.
• رولیک‌ها: به نگهداری و چرخش مناسب دیگ در مجموعه نگهدارنده کمک می‌کنند.
• شوت تخلیه: بتن خروجی از دیگ را به محل موردنظر هدایت می‌کند.

موتورهای کمکی گرداننده دیگ تراک میکسر می‌توانند از نوع هواخنک یا آب‌خنک باشند. موتورهای هواخنک به دلیل نداشتن مدار خنک‌کننده مایع، مزایایی مانند حذف خطر یخ‌زدگی مایع خنک‌کننده و کاهش برخی نیازهای نگهداری این سیستم دارند. در مقابل، موتورهای آب‌خنک نیز بسته به طراحی و شرایط کاری می‌توانند کنترل دمای مناسبی داشته باشند.

انواع تراک میکسر بتن

تراک میکسرها از نظر محل تخلیه بتن به دو دسته اصلی تقسیم می‌شوند:

1. تراک میکسر با تخلیه از عقب: این نوع رایج‌تر است و با تغییر جهت چرخش دیگ، بتن از انتهای کامیون تخلیه می‌شود. یکی از محدودیت‌های آن در مسیرهای کوهستانی با شیب بسیار تند، احتمال خروج بخشی از بتن از دهانه دیگ است. به همین دلیل، ممکن است نتوان از تمام ظرفیت اسمی دستگاه استفاده کرد. برای مثال، در برخی شرایط مسیر و بارگیری، امکان دارد میزان بتن قابل حمل در یک تراک میکسر با ظرفیت اسمی ۷ مترمکعب، به حدود ۵.۵ مترمکعب محدود شود.
2. تراک میکسر با تخلیه از جلو: در این نوع، محل تخلیه در قسمت جلوی کامیون قرار دارد و راننده کنترل بهتری بر موقعیت تخلیه دارد. طراحی این ماشین‌ها در برخی شرایط محدودیت‌های نوع عقب‌ریز را کاهش می‌دهد. همچنین با استفاده از شاسی‌های مخصوص در بعضی مدل‌ها، امکان کاهش ارتفاع کلی کامیون وجود دارد.

ظرفیت و ارتفاع تراک میکسر بتن

دیگ تراک میکسرها در ظرفیت‌های مختلف ساخته می‌شوند و حجم قابل حمل بتن به مشخصات فنی دستگاه، وزن مجاز بار و شرایط مسیر بستگی دارد.

برخی از ظرفیت‌های اسمی دیگ تراک میکسر، برحسب مترمکعب، عبارت‌اند از:

۴.۶، ۵.۴، ۵.۷، ۶.۱، ۶.۵، ۶.۹، ۷.۷، ۸.۴، ۹.۲، ۱۰، ۱۰.۷ و ۱۱.۵ مترمکعب

البته ظرفیت اسمی دیگ لزوما برابر با حجم مجاز بتن قابل حمل نیست و باید به مشخصات فنی سازنده توجه شود.

ارتفاع ماشین میکسر بتن نیز به نوع کامیون، شاسی، ظرفیت دیگ و طراحی دستگاه بستگی دارد. بنابراین نمی‌توان ارتفاع ثابتی برای تمام تراک میکسرها تعیین کرد. بررسی این موضوع به‌ویژه برای پروژه‌هایی که مسیر دسترسی دارای محدودیت ارتفاع است، اهمیت دارد.

حمل بتن با پمپ

در مکان‌هایی که امکان حمل بتن با وسایل معمول وجود ندارد یا استفاده از روش‌های دیگر مقرون‌به‌صرفه نیست، از پمپ بتن استفاده می‌شود. پمپ‌های بتن در انواع زمینی (ثابت یا متحرک) و هوایی (دکل‌دار) به کار می‌روند.

پمپ بتن معمولا با استفاده از سیستم هیدرولیکی و پیستون‌های قدرتمند، مخلوط بتنی را به داخل لوله‌های انتقال هدایت می‌کند. ظرفیت و سرعت انتقال بتن با پمپ به عواملی مانند توان و فشار دستگاه، قطر لوله‌ها، طول مسیر و مشخصات مخلوط بتنی بستگی دارد.

برای حمل بتن با پمپ در برخی شرایط می‌توان بتن را در فاصله‌های افقی تا ۸۰۰ متر و ارتفاع‌های عمودی تا ۳۰۰ متر نیز منتقل کرد. البته این مقادیر برای تمام پمپ‌ها یکسان نیست و به نوع دستگاه، فشار پمپاژ، طرح اختلاط بتن و شرایط مسیر بستگی دارد. پیش از شروع پمپاژ نیز باید لوله‌های انتقال با ملات یا ماده مخصوص مورد تأیید برای روان‌سازی مسیر آماده شوند.

حداکثر نسبت اندازه سنگدانه‌ها به کوچک‌ترین قطر داخلی لوله انتقال، برای سنگدانه‌های تیزگوشه ۰.۳۳ و برای سنگدانه‌های کاملا گردگوشه ۰.۴ در نظر گرفته می‌شود.

برای مثال، اگر حداکثر اندازه سنگدانه ۲۰ میلی‌متر و قطر داخلی لوله پمپ ۱۵۰ میلی‌متر باشد، این نسبت حدود ۰.۱۳ خواهد بود. با کاهش قطر داخلی لوله به ۱۰۰ میلی‌متر، نسبت به ۰.۲ و با کاهش آن به ۵۰ میلی‌متر، به ۰.۴ می‌رسد. بنابراین، برای سنگدانه‌های تیزگوشه با اندازه ۲۰ میلی‌متر، لوله ۵۰ میلی‌متری مناسب نیست.

لوله‌های پمپ باید تا حد امکان مستقیم باشند و تعداد زانوها و تغییر مسیرهای شدید به حداقل برسد. استفاده از زانوهایی با شعاع انحنای بیشتر، مقاومت جریان و احتمال گرفتگی مسیر را کاهش می‌دهد. شعاع مناسب زانوها نیز باید مطابق مشخصات سیستم پمپاژ تعیین شود.

در هوای بسیار گرم، لازم است لوله‌های انتقال به روش مناسبی خنک نگه داشته شوند تا از افزایش بیش از حد دمای بتن جلوگیری شود.

در انتهای مسیر انتقال، شیلنگ یا تجهیزات مخصوص تخلیه قرار می‌گیرند که امکان هدایت بتن به محل موردنظر را فراهم می‌کنند. در پمپ‌های دکل‌دار، حرکت بازوها به کمک سیستم هیدرولیکی کنترل می‌شود و بتن با دقت بیشتری به نقاط مختلف منتقل می‌شود.

پمپ‌های بتن می‌توانند به‌صورت ثابت، نصب‌شده روی کامیون یا دکل‌دار مورد استفاده قرار گیرند.

در حمل بتن به‌وسیله پمپ باید توجه داشت که لوله‌ها و شیلنگ‌های انتقال در برابر فشار و سایش مقاوم باشند و وزن آن‌ها نیز با شرایط نصب و جابه‌جایی تناسب داشته باشد. همچنین، مصالح به‌کاررفته در ساخت لوله‌ها نباید واکنش شیمیایی نامطلوبی با بتن ایجاد کنند.

برای مثال، در پمپاژ بتن از طریق لوله‌های ساخته‌شده از آلومینیوم یا آلیاژهای آن، احتمال واکنش ذرات آلومینیوم با ترکیبات قلیایی سیمان وجود دارد. این واکنش می‌تواند باعث تولید گاز هیدروژن، ایجاد حباب و کاهش مقاومت بتن شود.

به همین دلیل، استفاده از لوله‌های آلومینیومی در خطوط پمپاژ بتن توصیه نمی‌شود. البته استفاده از برخی قطعات آلومینیومی در شوت‌های کوتاه، مانند تجهیزات تخلیه تراک میکسر، با رعایت الزامات فنی می‌تواند امکان‌پذیر باشد.

در انتقال بتن با پمپ باید توجه ویژه‌ای به طرح اختلاط بتن پمپ‌شونده داشت. طرح اختلاط این نوع بتن تفاوت اساسی با سایر بتن‌ها ندارد، اما لازم است کارایی، دانه‌بندی سنگدانه‌ها و مقدار خمیر و ملات کافی برای حرکت مناسب بتن در لوله‌ها تأمین شود. مخلوط‌های بسیار خشک معمولاً به‌خوبی پمپ نمی‌شوند و احتمال گرفتگی مسیر را افزایش می‌دهند.

بلافاصله پس از پایان عملیات پمپاژ، باید لوله‌ها و تجهیزات انتقال بتن مطابق دستورالعمل ایمنی دستگاه به‌دقت شست‌وشو و تمیز شوند.

حمل بتن با استانبولی و زنبه

برای حمل بتن در حجم‌های کم و مسافت‌های کوتاه یا در مکان‌هایی که امکان استفاده از فرغون و سایر وسایل حمل بتن وجود ندارد، می‌توان از استانبولی و زنبه استفاده کرد.

در حمل بتن با استانبولی، معمولا حدود ۲۵ کیلوگرم (۱۰ لیتر) مخلوط بتنی جابه‌جا می‌شود. مسافت بهینه برای این روش حدود ۱۰ متر و حداکثر مسافت توصیه‌شده ۲۵ متر است.

در حمل بتن با زنبه نیز حداکثر ظرفیت توصیه‌شده حدود ۶۰ کیلوگرم (۲۵ لیتر) بوده و مسافت حمل معمولا بین ۲۵ تا ۳۰ متر در نظر گرفته می‌شود.

حمل بتن با چرخ دستی یا فرغون

برای حمل بتن در حجم‌های محدود و مسافت‌های کوتاه می‌توان از چرخ دستی یا فرغون استفاده کرد. در این روش، مخلوط بتنی به کمک نیروی کارگر و در مسیرهای مسطح و هموار جابه‌جا می‌شود.

استفاده از فرغون معمولا برای کارگاه‌های کوچک که حجم ساخت بتن در هر نوبت از حدود ۰.۴۵ مترمکعب (۴۵۰ لیتر) تجاوز نمی‌کند، مناسب است. هنگام حمل بتن با فرغون باید نکات زیر رعایت شود:

• ظرفیت حمل: حجم بتن قابل جابه‌جایی با فرغون معمولا حدود ۵۰ تا ۶۰ لیتر است که وزنی معادل ۱۲۵ تا ۱۵۰ کیلوگرم دارد.
• مسافت حمل: حداکثر مسافت توصیه‌شده برای انتقال بتن با فرغون در برخی منابع اجرایی ۱۰۰ متر ذکر شده است، اما بهتر است مسافت حمل به ۵۰ تا ۶۰ متر محدود شود.
• مسیر حرکت: هنگام حرکت فرغون، احتمال جداشدگی اجزای مخلوط بتنی وجود دارد؛ بنابراین سطح عبور باید تا حد امکان مسطح و هموار باشد.

برای هموارسازی مسیر می‌توان از تخته‌های چوبی یا نیمرخ‌های ناودانی فولادی استفاده کرد که علاوه بر کاهش تکان‌های فرغون، به افزایش سرعت جابه‌جایی بتن نیز کمک می‌کنند.

آماده‌سازی فرغون: در نخستین نوبت حمل، ممکن است بخشی از ملات سیمان و ماسه به کف و دیواره‌های فرغون بچسبد. بنابراین بهتر است پیش از بارگیری، سطح داخلی فرغون تمیز و مرطوب شود تا از جذب آب و چسبیدن ملات جلوگیری شود. افزودن خودسرانه آب، سیمان یا ماسه به مخلوط بتن توصیه نمی‌شود.

نحوه بارگیری: برای جلوگیری از جداشدگی، بهتر است مخلوط بتنی به‌طور کامل از مخلوط‌کن در ظرف یا روی سکوی تمیز تخلیه شده و سپس مقدار موردنیاز به فرغون منتقل شود. در صورت تخلیه مستقیم نیز باید از جداشدگی مخلوط جلوگیری کرد.

نظافت تجهیزات: پیش از استفاده، فرغون باید کاملاً تمیز باشد و پس از پایان عملیات بتن‌ریزی نیز شست‌وشو و پاک‌سازی شود.

رده بتن: استفاده از فرغون به‌خودی‌خود به بتن‌های با رده مقاومتی کمتر از C16 محدود نیست. انتخاب این روش باید با توجه به مشخصات بتن، شرایط حمل، جلوگیری از جداشدگی و الزامات فنی پروژه انجام شود.

حمل بتن با دامپر (فرغون موتوری)

دامپر یا فرغون موتوری یکی از وسایل حمل بتن است که برای جابه‌جایی حجم مشخصی از مخلوط بتنی در کارگاه‌های نسبتاً وسیع و مسیرهای هموار استفاده می‌شود.

در حمل بتن با دامپر، حداکثر مسافت توصیه‌شده در برخی منابع اجرایی حدود ۳۰۰ متر و مسافت بهینه حدود ۱۰۰ متر است. البته فاصله مناسب حمل به شرایط مسیر، نوع دامپر و مشخصات بتن بستگی دارد.

با استفاده از دامپر می‌توان حدود ۲۵۰ تا ۷۴۰ کیلوگرم (معادل تقریبی ۱۰۰ تا ۳۰۰ لیتر) مخلوط بتنی را حمل کرد. هنگام انتقال، مسیر حرکت باید تا حد امکان هموار باشد و دامپر با سرعت مناسب و بدون تکان‌های شدید حرکت کند؛ زیرا حرکت سریع در مسیرهای ناهموار می‌تواند باعث جداشدگی اجزای بتن شود.

تخلیه مخلوط بتنی با توجه به نوع دامپر می‌تواند از جلو، پهلو یا به‌صورت سه‌طرفه انجام شود. همچنین، استفاده از دامپر به‌خودی‌خود به بتن‌های با رده مقاومتی C16 یا کمتر محدود نیست و باید با توجه به مشخصات مخلوط بتنی، شرایط حمل و الزامات فنی پروژه انجام شود.

حمل بتن با دلو یا جام (باکت)

در ساختمان‌های بلند و پروژه‌هایی که نیاز به انتقال عمودی بتن دارند، از جرثقیل و باکت حمل بتن یا همان دلو و جام استفاده می‌شود. در این روش، مخلوط بتنی داخل باکت ریخته شده و به کمک جرثقیل یا بالابر به ارتفاع و محل موردنظر منتقل می‌شود.

بتن داخل باکت از طریق دریچه زیرین تخلیه می‌شود. این دریچه معمولاً به کمک اهرم یا مکانیزم مخصوص باز می‌شود و در برخی مدل‌ها، به‌شکل قیچی عمل می‌کند تا امکان تخلیه کنترل‌شده بتن فراهم شود.

برای حمل بتن با باکت به تجهیزات بالابر یا جرثقیل نیاز است. ظرفیت دلوهای حمل بتن معمولاً بین ۰.۱ تا ۱ مترمکعب (۱۰۰ تا ۱۰۰۰ لیتر) است؛ بااین‌حال، جام‌های بزرگ‌تر نیز برای انتقال حجم بیشتر بتن در پروژه‌های بزرگ مورد استفاده قرار می‌گیرند.

هنگام استفاده از دلو یا جام حمل بتن باید نکات زیر رعایت شود:

• دریچه تخلیه: دریچه باکت باید به‌گونه‌ای طراحی شده باشد که بتن به‌راحتی و بدون ایجاد گرفتگی از آن خارج شود. همچنین شیب دیواره‌ها باید به‌اندازه‌ای باشد که مخلوط بتنی در داخل ظرف باقی نماند. دریچه باید به ضامن ایمنی مجهز باشد تا هنگام جابه‌جایی یا برخورد احتمالی با موانع، به‌صورت ناگهانی باز نشود.
• آماده‌سازی باکت: در نخستین نوبت حمل، ممکن است بخشی از ملات به دیواره‌های دلو یا جام بچسبد. بنابراین بهتر است پیش از بارگیری، سطح داخلی باکت تمیز و مرطوب شود. افزودن خودسرانه سیمان، آب یا ماسه به مخلوط بتن توصیه نمی‌شود.
• ایمنی حمل: ظرفیت مجاز باکت، توان باربرداری جرثقیل و اتصالات آن باید پیش از حمل بررسی شوند. همچنین هنگام جابه‌جایی باکت پر از بتن، نباید افراد در زیر بار معلق قرار بگیرند.
• نظافت تجهیزات: پس از پایان عملیات بتن‌ریزی، دلو و جام باید کاملاً شسته و تمیز شوند تا از باقی ماندن و سخت‌شدن بتن در داخل آن‌ها جلوگیری شود.

حمل بتن با ناوه (سطح شیبدار یا شوت بتن)

در نقاط مرتفع که اختلاف ارتفاع محل انتقال و بتن‌ریزی زیاد است، می‌توان از ناوه یا شوت بتن برای هدایت مخلوط بتنی به داخل قالب استفاده کرد. این روش به کنترل مسیر تخلیه کمک می‌کند و در صورت اجرای صحیح، احتمال جداشدگی اجزای بتن را کاهش می‌دهد.

ناوه یا شوت شیب‌دار یکی از وسایل ساده، ارزان و سریع برای حمل بتن به نقاط پایین‌تر است. برای انتقال بتن در مسافت‌های نسبتاً طولانی و دارای اختلاف ارتفاع، می‌توان از تسمه نقاله استفاده کرد؛ زیرا ناوه‌های طولانی احتمال جداشدگی اجزا و کاهش کارایی مخلوط بتنی را افزایش می‌دهند.

هنگام حمل بتن با ناوه باید نکات زیر رعایت شود:

• طول ناوه: استفاده از ناوه‌های طولانی می‌تواند باعث جداشدگی اجزای بتن و کاهش کارایی آن شود؛ بنابراین بهتر است طول ناوه تا حد امکان کوتاه باشد. در صورت مشاهده جداشدگی، باید طول، شیب یا نوع وسیله انتقال بازبینی شود.
• شکل مقطع: مقطع ناوه ترجیحاً دایره‌ای یا نیم‌دایره‌ای و دارای سطح داخلی صاف باشد. استفاده از مقاطع مستطیلی با گوشه‌های تیز، به دلیل احتمال باقی ماندن بتن و افزایش اصطکاک، توصیه نمی‌شود.
• ابعاد ناوه: عرض یا قطر ناوه باید با حداکثر اندازه سنگدانه‌ها و حجم بتن عبوری متناسب باشد تا از گرفتگی و سرریز شدن مخلوط جلوگیری شود.
• شیب ناوه: شیب باید ثابت و به‌اندازه‌ای باشد که بتن به‌صورت پیوسته حرکت کند، بدون اینکه اجزای مخلوط از یکدیگر جدا شوند. مطابق آیین‌نامه بتن ایران (آبا)، شیب ناوه نباید از نسبت ۲ واحد عمودی به ۳ واحد افقی کمتر باشد. شیب مناسب نهایی باید با توجه به کارایی بتن و شرایط انتقال تعیین شود.
• تخلیه بتن: بهتر است در انتهای ناوه از قیف هادی یا مانع مناسب استفاده شود تا جریان بتن کنترل شده و از جداشدگی اجزای مخلوط، به‌ویژه هنگام سرعت بالای حرکت بتن، جلوگیری شود.
• کارایی بتن: مخلوط بتنی باید کارایی و چسبندگی کافی داشته باشد تا به‌راحتی درون ناوه حرکت کند. در برخی منابع قدیمی، اسلامپ ۵ تا ۱۰ سانتی‌متر به‌عنوان محدوده راهنما ذکر شده است؛ بااین‌حال، اسلامپ مناسب باید با توجه به طرح اختلاط، دانه‌بندی و شکل سنگدانه‌ها، نسبت آب به سیمان و شرایط اجرای پروژه انتخاب شود.

حمل بتن با شوت سقوطی

شوت سقوطی بتن یکی از وسایل انتقال بتن در ارتفاع است که برای هدایت مخلوط بتنی به ترازهای پایین‌تر و جلوگیری از سقوط آزاد و جداشدگی اجزای بتن استفاده می‌شود. برخلاف ناوه شیب‌دار، بتن در شوت سقوطی عمدتا به‌صورت عمودی منتقل می‌شود.

شوت سقوطی معمولا دارای سطح مقطع دایره‌ای است و طبق برخی توصیه‌های اجرایی، قطر آن در قسمت بالا حداقل ۸ برابر حداکثر اندازه سنگدانه و در قسمت پایین حداقل ۶ برابر آن در نظر گرفته می‌شود.

این وسیله می‌تواند از نوع صلب یا انعطاف‌پذیر باشد. استفاده از لوله‌های پارچه‌ای یا پلاستیکی انعطاف‌پذیر و بازشونده نیز برای هدایت بهتر بتن و تسهیل عملیات تخلیه امکان‌پذیر است.

مقایسه روش های حمل بتن

انتخاب بهترین روش حمل بتن به عواملی مانند حجم بتن، فاصله انتقال، اختلاف ارتفاع، شرایط دسترسی به کارگاه و هزینه تجهیزات بستگی دارد. هر یک از وسایل حمل بتن کاربرد و محدودیت‌های خاص خود را دارند و انتخاب نادرست آن‌ها می‌تواند باعث تأخیر در بتن‌ریزی، جداشدگی اجزای بتن و کاهش کیفیت اجرا شود.

در جدول زیر، انواع روش‌های حمل بتن و کاربرد مناسب هرکدام را مقایسه کرده‌ایم.

به‌طور کلی، در پروژه‌های کوچک و مسیرهای کوتاه می‌توان از فرغون، زنبه یا دامپر استفاده کرد؛ درحالی‌که برای حمل بتن آماده از کارخانه به کارگاه، تراک میکسر کاربرد بیشتری دارد. همچنین در ساختمان‌های بلند و نقاطی با دسترسی محدود، استفاده از پمپ بتن یا باکت و جرثقیل مناسب‌تر است.

لازم به ذکر است انتخاب نهایی روش حمل بتن باید با توجه به مشخصات مخلوط بتنی، سرعت موردنیاز بتن‌ریزی، شرایط کارگاه و ضوابط فنی پروژه انجام شود تا از جداشدگی اجزا و کاهش کارایی بتن جلوگیری شود.

جمع‌بندی

حمل بتن یکی از مراحل مهم بتن‌ریزی است که انتخاب روش مناسب آن تاثیر زیادی بر کیفیت و سرعت اجرای پروژه دارد. برای این منظور از وسایل مختلفی مانند تراک میکسر، پمپ بتن، فرغون، دامپر، باکت و شوت استفاده می‌شود که هرکدام کاربرد و محدودیت‌های خاص خود را دارند.

در نهایت، انتخاب روش حمل بتن باید با توجه به حجم بتن، فاصله انتقال، شرایط کارگاه و زمان مجاز حمل انجام شود. همچنین رعایت ضوابط اجرایی و جلوگیری از جداشدگی اجزای بتن، نقش مهمی در حفظ کیفیت مخلوط بتنی تا زمان بتن‌ریزی دارد.

در انتهای این مقاله امیدواریم اطلاعات خوبی درباره انواع ماشین آلات و روش‌های حمل بتن کسب کرده باشید. در صورتی که در این مورد سوالی دارید می‌توانید آن را در بخش دیدگاه با ما به اشتراک بگذارید.
