دستور Circle در اتوکد؛ آموزش رسم دایره در اتوکد با 6 روش + فیلم

برای رسم دایره در اتوکد روش‌های مختلفی وجود دارد و بسته به اطلاعاتی که از دایره در اختیار دارید، می‌توانید روش مناسب را انتخاب کنید. دستور Circle یکی از ابزارهای پرکاربرد اتوکد برای کشیدن دایره با تعیین مرکز، شعاع، قطر، نقاط یا خطوط مماس است. در این مقاله از آکادمی عمران، دستور دایره در اتوکد و روش‌های مختلف رسم دایره را به‌صورت مرحله‌به‌مرحله آموزش می‌دهیم و نحوه رسم نیم‌دایره، تقسیم و اندازه‌گذاری دایره را نیز بررسی می‌کنیم.

پیشنهاد می‌کنیم قبل از مطالعه ادامه مقاله، ابتدا فیلم زیر را درباره نحوه کشیدن دایره با دستور Circle در اتوکد مشاهده کنید. این ویدئو بخشی از آموزش نرم افزار اتوکد است که در آن نکات و جزئیات کاربردی این نرم‌افزار به‌صورت کامل آموزش داده می‌شود.

ترسیم دایره در اتوکد

در اتوکد برای ترسیم دایره و شکل‌های مرتبط با آن می‌توان از چند دستور مختلف استفاده کرد. دستور Circle ابزار اصلی برای ترسیم دایره است، اما بسته به نوع ترسیم می‌توان از دستورهایی مانند Arc برای ایجاد کمان و نیم‌دایره و Ellipse برای رسم بیضی نیز استفاده کرد.

پیشنهاد می‌کنیم برای آشنایی با نحوه رسم بیضی و دستور Ellipse در اتوکد، به مقاله کشیدن بیضی در اتوکد مراجعه کنید.

برای کار با دستور Circle، آشنایی با برخی مفاهیم پایه دایره ضروری است؛ زیرا در روش‌های مختلف ترسیم، اتوکد از شما اطلاعاتی مانند مرکز، شعاع یا قطر دایره را درخواست می‌کند. در جدول زیر، این مفاهیم و معادل انگلیسی آن‌ها را می‌بینید.

در ادامه، نحوه اجرای دستور Circle و روش‌های مختلف ترسیم دایره در اتوکد را مرحله‌به‌مرحله بررسی می‌کنیم.

دستور Circle در اتوکد

دستور Circle در اتوکد یکی از ابزارهای پرکاربرد برای رسم دایره در محیط ترسیم است. با استفاده از این دستور می‌توان دایره را با روش‌های مختلف، از جمله تعیین مرکز و شعاع، مرکز و قطر، چند نقطه از محیط یا خطوط مماس ترسیم کرد. از این دستور در ترسیم نقشه‌های معماری، سازه‌ای و تأسیسات برای ایجاد اشکال و اجزای دایره‌ای مانند ستون‌ها، بازشوها، جزئیات پلان و سایر عناصر هندسی استفاده می‌شود.

بیش از ۵۰ ساعت آموزش حرفه‌ای ولی رایگان دفترفنی و ساختمان سازی

مشاهده

نحوه اجرای دستور Circle در اتوکد

برای اجرای دستور Circle در اتوکد و شروع رسم دایره، می‌توانید از یکی از روش‌های زیر استفاده کنید:

1. استفاده از خط فرمان: حرف C را در خط فرمان تایپ کرده و کلید Enter را بزنید.
2. استفاده از منوی Draw: از منوی Draw، گزینه Circle را انتخاب کنید.
3. استفاده از ریبون: از سربرگ Home، در پنل Draw روی گزینه Circle کلیک کنید.

پس از اجرای دستور، اتوکد از شما می‌خواهد روش رسم دایره را مشخص کنید. در ادامه، روش‌های مختلف رسم دایره با دستور Circle را مرحله‌به‌مرحله بررسی می‌کنیم.

روش های رسم دایره در اتوکد

در اتوکد می‌توان دایره را با 6 روش مختلف و بر اساس اطلاعاتی که از دایره در اختیار دارید، ترسیم کرد. در هر روش، پارامترهای متفاوتی مانند مرکز، شعاع، قطر، نقاط روی محیط یا خطوط مماس را مشخص می‌کنید. در ادامه، نحوه اجرای هر یک از این روش‌ها را با مثال بررسی می‌کنیم.

رسم دایره با مرکز و شعاع (Center, Radius)

در این روش، ابتدا مرکز دایره را مشخص کرده و سپس مقدار شعاع را وارد می‌کنید. به عنوان مثال برای اجرای این روش، یک دایره به مرکز (40,10) و شعاع 5 رسم کنید.

پس از تایپ C و فشردن کلید Enter، اتوکد به‌صورت پیش‌فرض نقطه مرکز دایره را درخواست می‌کند. در خط فرمان، مختصات 40,10 را به‌عنوان مرکز وارد کرده و Enter را بزنید.

در مرحله بعد، مقدار شعاع از شما خواسته می‌شود. عدد 5 را وارد کرده و Enter را بزنید تا دایره رسم شود.

رسم دایره با مرکز و قطر (Center, Diameter)

در این روش، ابتدا مرکز دایره و سپس مقدار قطر آن را مشخص می‌کنید. برای مثال یک دایره به مرکز (70,10) و قطر 10 رسم کنید.

ابتدا دستور Circle را با تایپ C و فشردن Enter اجرا کرده و مختصات مرکز، یعنی 70,10 را وارد کنید.

پس از مشخص‌کردن مرکز، در خط فرمان گزینه Diameter را انتخاب کنید یا حرف D را تایپ کرده و Enter بزنید. سپس مقدار قطر، یعنی 10 را وارد کنید تا دایره رسم شود.

رسم دایره با دو نقطه (2Point)

در روش 2Point، با مشخص‌کردن دو نقطه، در واقع دو سر قطر دایره را تعیین می‌کنید و اتوکد دایره را بر اساس این دو نقطه ترسیم می‌کند. به‌عنوان مثال یک دایره با دو سر قطر به مختصات (90,10) و (100,10) رسم کنید.

پس از اجرای دستور Circle، گزینه 2P را از خط فرمان انتخاب کنید یا 2P را تایپ کرده و Enter بزنید.

در ادامه، نقطه اول قطر را با واردکردن 90,10 مشخص کنید. سپس نقطه دوم، یعنی 100,10 را وارد کرده و Enter بزنید تا دایره ترسیم شود.

رسم دایره با سه نقطه (3Point)

در روش 3Point، سه نقطه روی محیط دایره را مشخص می‌کنید. توجه داشته باشید که این سه نقطه نباید روی یک خط مستقیم قرار داشته باشند؛ زیرا از سه نقطه غیرهم‌خط می‌توان یک دایره عبور داد.
برای مثال یک دایره با استفاده از سه نقطه (150,5)، (155,10) و (160,5) ترسیم کنید.

پس از اجرای دستور Circle، گزینه 3P را انتخاب کنید یا 3P را تایپ کرده و Enter بزنید.

سپس به‌ترتیب مختصات سه نقطه را وارد کنید: ابتدا 150,5، سپس 155,10 و در نهایت 160,5. پس از مشخص‌کردن نقطه سوم، دایره رسم می‌شود.

رسم دایره با دو خط مماس و شعاع (Tan, Tan, Radius)

از این روش زمانی استفاده می‌شود که بخواهید دایره‌ای با شعاع مشخص و مماس بر دو خط رسم کنید.

برای مثال ابتدا با استفاده از دستور Line دو خط مانند خطوط AB و CD رسم کنید.

سپس دستور Circle را با تایپ C و فشردن Enter اجرا کنید. برای انتخاب روش مماس، گزینه TTR را انتخاب کنید یا T را تایپ کرده و Enter بزنید.

در ادامه، روی خط اول به‌عنوان مماس اول و روی خط دوم به‌عنوان مماس دوم کلیک کنید. در نهایت، مقدار شعاع، مثلا 5، را وارد کرده و Enter بزنید تا دایره مماس بر دو خط با شعاع مشخص ترسیم شود.

رسم دایره با سه خط مماس (Tan, Tan, Tan)

در روش Tan, Tan, Tan (TTT)، دایره به‌گونه‌ای رسم می‌شود که با سه خط انتخاب‌شده مماس باشد. این روش زمانی کاربرد دارد که سه خط یا ضلع در اختیار داشته باشید و بخواهید دایره‌ای پیدا کنید که به هر سه آن‌ها مماس باشد.

برای اجرای این روش، ابتدا سه خط موردنظر را رسم کنید. سپس دستور Circle را اجرا کرده و گزینه Tan, Tan, Tan را انتخاب کنید. در ادامه، هر یک از سه خط را به‌ترتیب انتخاب کنید تا اتوکد دایره مماس بر هر سه خط را ایجاد کند.

رسم دایره با مختصات در اتوکد

یکی دیگر از روش‌های رسم دایره در اتوکد، استفاده از مختصات دکارتی مطلق برای تعیین مرکز دایره است. در این روش، مختصات نقطه نسبت به مبدأ مختصات (0,0) مشخص می‌شود.

برای وارد کردن مختصات دکارتی در اتوکد، باید مقدار مختصات X و Y را با علامت کاما (,) از یکدیگر جدا کنید. برای مثال، اگر بخواهید نقطه‌ای با مختصات (10,20) را مشخص کنید، عبارت 10,20 را در خط فرمان وارد کرده و Enter بزنید.

بنابراین، برای رسم دایره با مختصات کافی است هنگام اجرای دستور Circle، مختصات مرکز دایره را به همین روش وارد کرده و سپس شعاع یا قطر آن را مشخص کنید.

اگر می‌خواهید با نحوه وارد کردن انواع مختصات در اتوکد و تفاوت مختصات مطلق و نسبی بیشتر آشنا شوید، پیشنهاد می‌کنیم مقاله وارد کردن مختصات در اتوکد را مطالعه کنید.

بیش از ۵۰ ساعت آموزش حرفه‌ای ولی رایگان دفترفنی و ساختمان سازی

مشاهده

کشیدن نیم دایره در اتوکد

برای کشیدن نیم‌دایره در اتوکد می‌توانید از دستور Arc استفاده کنید. از آنجا که Arc بخشی از محیط یک دایره را ایجاد می‌کند، با مشخص‌کردن مرکز، نقطه شروع و نقطه پایان می‌توان یک نیم‌دایره رسم کرد.

برای این کار، ابتدا دستور ARC را در خط فرمان وارد کرده و Enter بزنید. سپس گزینه Center را انتخاب کنید تا مرکز کمان مشخص شود. بعد از تعیین مرکز، نقطه شروع و در نهایت نقطه پایان نیم‌دایره را مشخص کنید.

برای مثال، اگر بخواهید یک نیم‌دایره با مرکز (50,50) و شعاع 10 رسم کنید، می‌توانید به این ترتیب عمل کنید:

1. عبارت ARC را تایپ کرده و Enter بزنید.
2. گزینه C یا Center را انتخاب کنید.
3. مرکز نیم‌دایره را در مختصات (50,50) مشخص کنید.
4. نقطه شروع کمان را با توجه به شعاع 10 انتخاب کنید.
5. نقطه پایان کمان را مشخص کنید تا نیم‌دایره ایجاد شود.

در دستور Arc روش‌های مختلفی برای تعیین کمان وجود دارد و می‌توان بر اساس اطلاعاتی مانند مرکز، نقاط ابتدا و انتها، شعاع یا زاویه، روش مناسب را انتخاب کرد.

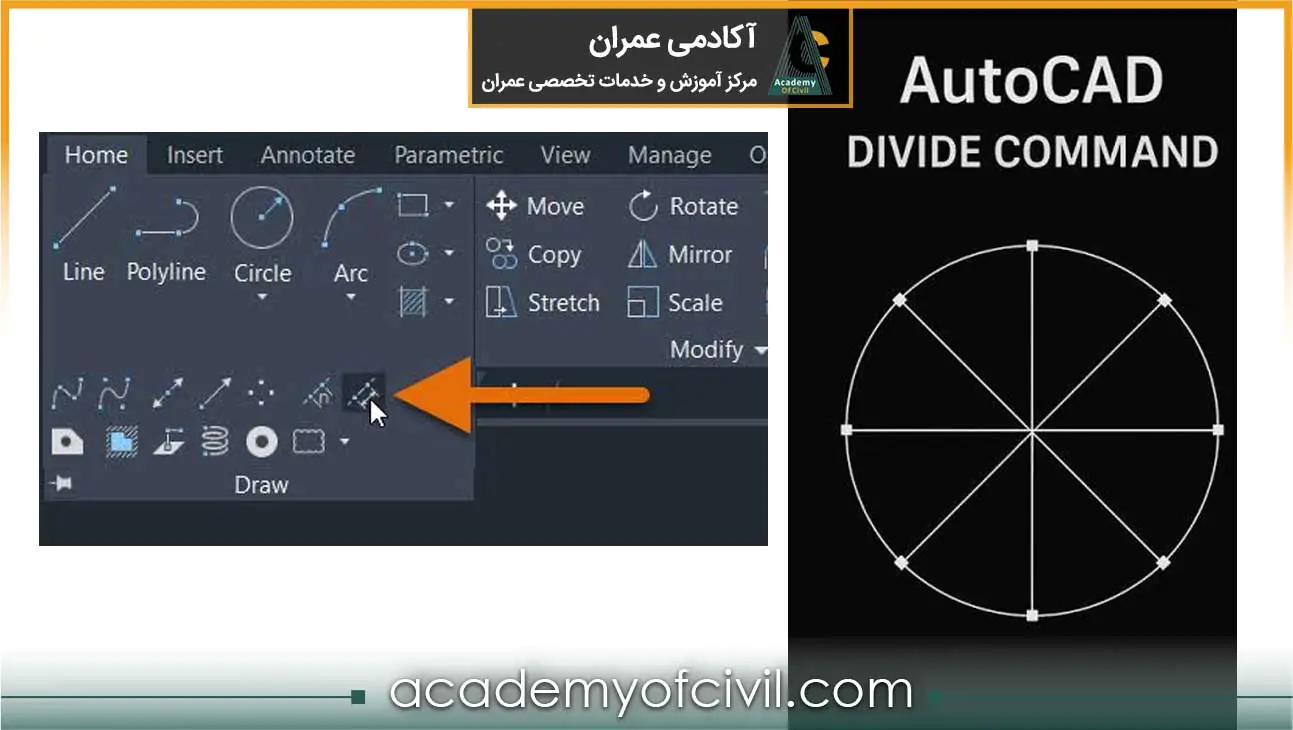

تقسیم دایره در اتوکد

برای تقسیم دایره به قسمت‌های مساوی می‌توانید از دستور DIVIDE در اتوکد استفاده کنید. این دستور دایره را به چند شیء جداگانه تقسیم نمی‌کند؛ بلکه با توجه به تعداد قسمت‌های موردنظر، نقاطی با فاصله مساوی روی محیط دایره ایجاد می‌کند.

برای مثال، اگر بخواهید یک دایره را به 6 قسمت مساوی تقسیم کنید، مراحل زیر را انجام دهید:

1. ابتدا یک دایره با دستور Circle رسم کنید.
2. در خط فرمان، عبارت DIVIDE را تایپ کرده و Enter بزنید.
3. دایره موردنظر را انتخاب کنید.
4. تعداد قسمت‌ها را وارد کنید؛ در این مثال عدد 6 را وارد کرده و Enter بزنید.

اکنون نقاط تقسیم به‌صورت مساوی روی محیط دایره قرار می‌گیرند. برای استفاده از این نقاط در ترسیمات بعدی، می‌توانید Object Snap را فعال کرده و گزینه Node را انتخاب کنید. به این ترتیب می‌توانید خطوط یا سایر اجزای ترسیم را دقیقا به نقاط تقسیم‌شده متصل کنید.

نکته: تعداد نقاط ایجادشده در محیط دایره، یک عدد کمتر از تعداد قسمت‌هایی است که در دستور DIVIDE وارد می‌کنید؛ مثلاً با وارد کردن عدد 6، پنج نقطه روی دایره ایجاد می‌شود و این نقاط به همراه محل شروع، دایره را به 6 بخش مساوی تقسیم می‌کنند.

اگر به‌جای تعیین تعداد قسمت‌ها، بخواهید فاصله مشخصی بین نقاط روی محیط دایره داشته باشید، می‌توانید از دستور MEASURE استفاده کنید. این دستور نقاط یا بلوک‌ها را با فاصله تعیین‌شده روی محیط دایره قرار می‌دهد.

اندازه‌گذاری دایره در اتوکد

برای اندازه‌گذاری دایره در اتوکد می‌توان مقدار شعاع یا قطر آن را مشخص کرد. اتوکد برای این کار دو ابزار اصلی در اختیار شما قرار می‌دهد:

• Radius: برای اندازه‌گذاری شعاع دایره با دستور DIMRADIUS
• Diameter: برای اندازه‌گذاری قطر دایره با دستور DIMDIAMETER

برای استفاده از هرکدام، کافی است دستور موردنظر را اجرا کرده، دایره را انتخاب کنید و سپس محل قرارگیری اندازه را مشخص کنید. در اندازه‌گذاری شعاع، حرف R و در اندازه‌گذاری قطر، نماد Ø در کنار مقدار اندازه نمایش داده می‌شود.

اگر می‌خواهید با انواع روش‌های اندازه‌گذاری، تنظیمات Dimension و سایر دستورات مرتبط در اتوکد آشنا شوید، پیشنهاد می‌کنیم مقاله اندازه گذاری در اتوکد را مطالعه کنید.

جمع‌بندی

دستور Circle در اتوکد یکی از ابزارهای پرکاربرد برای ترسیم دایره است که می‌توان آن را با روش‌های مختلفی مانند تعیین مرکز و شعاع، مرکز و قطر، دو یا سه نقطه و خطوط مماس اجرا کرد. با شناخت این روش‌ها، می‌توانید بر اساس اطلاعات موجود در نقشه، سریع‌ترین و مناسب‌ترین روش را برای ترسیم دایره انتخاب کنید

در انتهای این مقاله امیدواریم اطلاعات خوبی درباره نحوه کشیدن دایره در اتوکد کسب کرده باشید. اگر در این زمینه سوال، نظر و تجربیاتی دارید، می‌توانید آن را در بخش دیدگاه با ما به اشتراک بگذارید.
