شیت بندی در اتوکد | آموزش کامل شیت بندی در Layout + دانلود فایل

شیت بندی در اتوکد یکی از مراحل مهم در آماده‌سازی نقشه‌ها برای چاپ و ارائه است که در آن نقشه‌ها در محیط Layout با کادر، مقیاس و چیدمان استاندارد تنظیم می‌شوند. در این آموزش از آکادمی عمران، با روش‌های شیت بندی در اتوکد، کادر شیت بندی معماری و استفاده از Layout آشنا می‌شوید تا خروجی نقشه‌ها حرفه‌ای و قابل ارائه باشد.

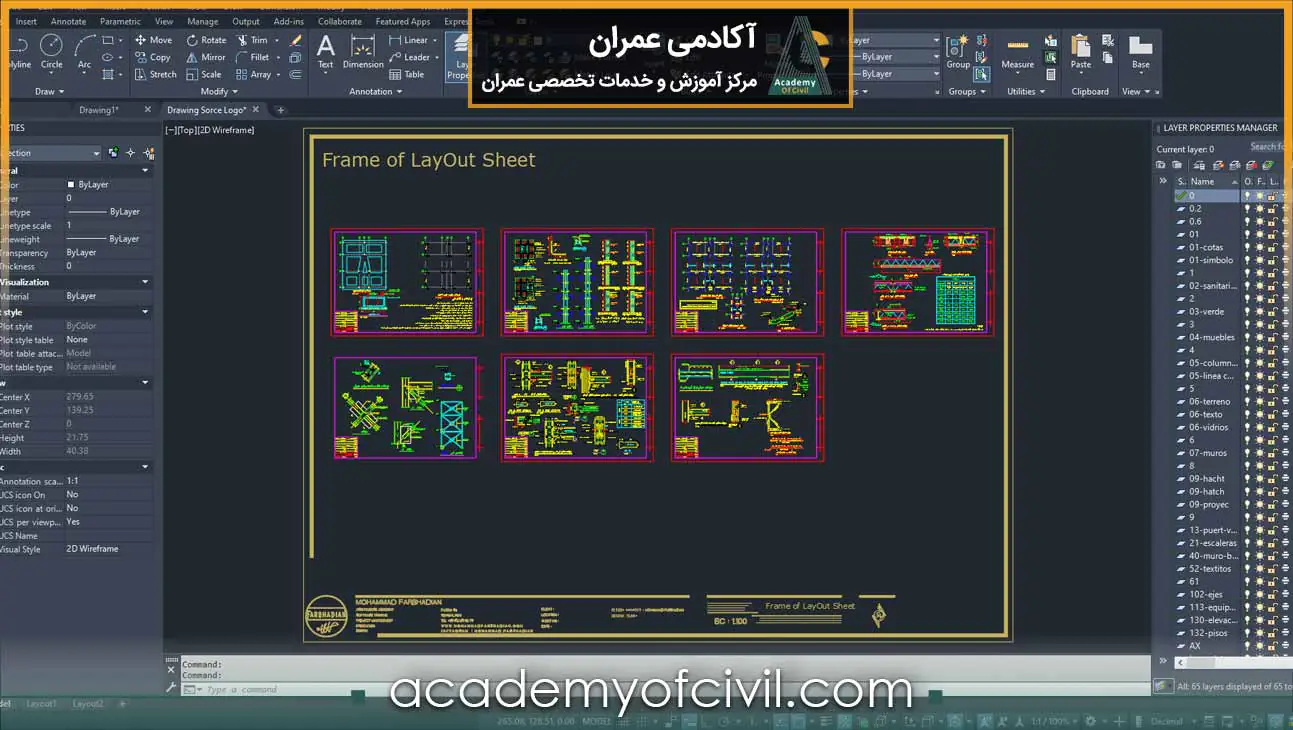

پیشنهاد می‌کنیم قبل از ادامه مقاله، فیلم زیر را مشاهده کنید تا با کلیات شیت بندی در اتوکد آشنا شوید. این ویدئو تنها بخشی از آموزش جامع اتوکد آکادمی عمران است که در آن تمامی مباحث نرم‌افزار، از مقدماتی تا پیشرفته، به‌صورت کامل آموزش داده شده‌اند.

شیت بندی در اتوکد چیست؟

شیت بندی در اتوکد (AutoCAD Sheet Layout) به فرآیند آماده‌سازی نقشه‌های ترسیم‌شده برای چاپ، ارائه و خروجی گرفتن گفته می‌شود. در این فرآیند، نقشه‌ها از محیط Model به محیط Layout منتقل شده و در یک شیت استاندارد با کادر، مقیاس و چیدمان مشخص قرار می‌گیرند.

در شیت بندی، اجزایی مانند پلان‌ها، نماها، برش‌ها و دیتیل‌ها به صورت منظم در یک صفحه قرار می‌گیرند تا خروجی نهایی خوانا و قابل چاپ باشد.

یکی از مزایای مهم شیت بندی در اتوکد، امکان مدیریت چندین نقشه با مقیاس‌های مختلف در یک فایل واحد است. به عنوان مثال، می‌توان پلان طبقات را با مقیاس 1:100 و دیتیل‌های اجرایی را با مقیاس 1:20 در شیت‌های جداگانه تنظیم و خروجی گرفت.

بیش از ۵۰ ساعت آموزش حرفه‌ای ولی رایگان دفترفنی و ساختمان سازی

مشاهده

استانداردهای شیت بندی در اتوکد

برای شیت بندی در اتوکد، اولین قدم آشنایی با ابعاد استاندارد کاغذها است. انتخاب سایز مناسب شیت تاثیر مستقیم بر خوانایی نقشه، مقیاس چاپ و نحوه چیدمان اجزای پروژه دارد.

در پروژه‌های معماری و عمرانی معمولا از سایزهای استاندارد A3، A2، A1 و A0 استفاده می‌شود. هرچه حجم اطلاعات و جزئیات نقشه بیشتر باشد، استفاده از شیت‌های بزرگ‌تر ضروری‌تر خواهد بود.

در تصویر زیر ابعاد استاندارد سری A نمایش داده شده است که بیشترین کاربرد را در شیت بندی نقشه‌های مهندسی دارد، اما معمولا برای کمتر از اندازه A3 نقشه‌ای شیت بندی نمی‌شود.
برای چیدمان دقیق‌تر اجزای شیت، می‌توانید Grid اتوکد را با کلید F9 فعال کنید تا جانمایی عناصر روی صفحه منظم‌تر و کنترل‌شده‌تر انجام شود.

برای آشنایی با تنظیمات صفحه شطرنجی و کنترل بهتر محیط طراحی، به مقاله تنظیمات صفحه در اتوکد مراجعه کنید.

کادر شیت بندی اتوکد

کادر شیت بندی در اتوکد به چارچوبی گفته می‌شود که تمام اطلاعات نقشه در داخل آن قرار می‌گیرد. این کادر نقش مهمی در نظم‌دهی، استانداردسازی و ارائه حرفه‌ای نقشه‌های معماری و عمرانی دارد و معمولا در محیط Layout مورد استفاده قرار می‌گیرد.

اجزای کادر شیت بندی

یک کادر استاندارد در اتوکد معمولا شامل بخش‌های زیر است:

• نام پروژه
• عنوان نقشه (Plan / Section / Detail)
• مقیاس نقشه
• شماره شیت
• تاریخ ترسیم
• نام طراح یا شرکت
• محل قرارگیری پلان‌ها و نماها
• جدول مشخصات (Title Block)

این اجزا باعث می‌شوند نقشه علاوه بر جنبه فنی، از نظر ارائه نیز حرفه‌ای و قابل درک باشد.

نمونه شیت بندی در اتوکد

در شیت بندی نقشه‌ها هیچ الگوی ثابتی وجود ندارد و چیدمان عناصر با توجه به نوع پروژه، تعداد نقشه‌ها و هدف ارائه تعیین می‌شود. در برخی شیت‌ها تمام بخش‌ها به صورت متقارن و هم‌اندازه طراحی می‌شوند و در برخی دیگر فضای بیشتری به پلان‌ها، نماها یا رندرها اختصاص داده می‌شود.

در تصویر زیر یک نمونه شیت بندی در اتوکد را مشاهده می‌کنید که می‌توانند برای طراحی کادر و چیدمان نقشه‌ها ایده مناسبی در اختیار شما قرار دهند.

دانلود فایل شیت بندی در اتوکد

برای اینکه در فرآیند شیت بندی در اتوکد زمان کمتری صرف طراحی کادرها و تنظیمات اولیه کنید، می‌توانید از فایل‌های آماده شیت بندی استفاده کنید. این فایل‌ها به شما کمک می‌کنند بدون نیاز به ترسیم مجدد، یک ساختار استاندارد و حرفه‌ای برای نقشه‌های خود داشته باشید.

از لینک زیر می‌‌توانید نمونه فایل‌های استفاده شده در فیلم از جمله کادر شیت بندی، نمونه فایل‌های DWG و همچنین فایل مربوط به اندازه استاندارد صفحات را دانلود کنید:

آموزش شیت بندی در اتوکد

شیت بندی در اتوکد را می‌توان به دو روش اصلی انجام داد:

1. روش دستی
2. روش استاندارد Layout

در روش دستی، کاربر با ترسیم کادر شیت و تقسیم‌بندی فضا، یک شیت اختصاصی طراحی می‌کند. این روش کنترل بیشتری روی چیدمان دارد. در مقابل، روش Layout روش استاندارد اتوکد است که در آن بدون تغییر نقشه در Model، شیت‌ها با کمک Viewport و تنظیم مقیاس آماده خروجی می‌شوند.

بیش از ۵۰ ساعت آموزش حرفه‌ای ولی رایگان دفترفنی و ساختمان سازی

مشاهده

نحوه شیت بندی در اتوکد (روش دستی)

برای ساخت یک شیت به روش دستی، ابتدا باید اندازه کاغذ موردنظر خود را مشخص کنید. سپس با استفاده از دستور Rectangle می‌توانید کادر اصلی شیت را ترسیم کرده و بخش‌های مختلف آن را برای قرارگیری نقشه‌ها، عنوان پروژه، جدول مشخصات و سایر اطلاعات موردنیاز تقسیم‌بندی کنید.

در صورتی که بخواهید بخش‌های مشابهی در شیت ایجاد کنید، می‌توانید از دستورات Copy و Mirror برای کپی یا قرینه‌سازی اجزا استفاده کنید. این کار باعث می‌شود چیدمان شیت با دقت و نظم بیشتری انجام شود.

پس از تکمیل کادر شیت بندی، کافی است پلان‌ها، نماها، مقاطع و سایر اطلاعات پروژه را در محل مناسب قرار دهید تا شیت نهایی برای چاپ یا ارائه آماده شود.

شیت بندی در اتوکد از قسمت Layout

شیت بندی در اتوکد به صورت اصولی در محیط Layout انجام می‌شود. Layout یک محیط کاری دوبعدی در اتوکد است که برای آماده‌سازی نقشه‌ها جهت چاپ و خروجی گرفتن مورد استفاده قرار می‌گیرد. به فضای ترسیم در این محیط نیز Paper Space (فضای کاغذ) گفته می‌شود.

در این روش بدون تغییر نقشه در محیط Model، می‌توان نقشه‌ها را در شیت‌های استاندارد قرار داد و برای چاپ آماده کرد.

به طور کلی، مراحل شیت بندی در اتوکد از قسمت Layout شامل موارد زیر است:

1. ایجاد یک Layout جدید و تعیین اندازه کاغذ از طریق Page Setup
2. ایجاد Viewport برای نمایش نقشه‌های موجود در Model و تنظیم مقیاس مناسب
3. قفل کردن Viewport و خروجی گرفتن از شیت با استفاده از دستور Plot

برای انجام شیت بندی در Layout ابتدا باید یک Layout جدید ایجاد کرده و تنظیمات صفحه مانند اندازه کاغذ و نوع خروجی را مشخص کنید. سپس با استفاده از Viewport، نقشه موردنظر را از محیط Model در شیت نمایش داده و مقیاس مناسب را برای آن تنظیم کنید.

پس از تعیین مقیاس، بهتر است Viewport را قفل (Lock) کنید تا در اثر زوم یا جابه‌جایی، مقیاس نقشه تغییر نکند. در نهایت نیز با استفاده از دستور Plot می‌توان نقشه را به صورت PDF یا فایل چاپی خروجی گرفت.

شیت بندی اتوماتیک در اتوکد

در کنار روش‌های دستی و شیت بندی در محیط Layout، در پروژه‌های بزرگ می‌توان از ابزارهای اتوماتیک اتوکد برای مدیریت و خروجی گرفتن از چندین شیت استفاده کرد. این روش باعث می‌شود فرآیند شیت بندی سریع‌تر، منظم‌تر و با خطای کمتر انجام شود.

شیت بندی اتوماتیک در اتوکد به شما این امکان را می‌دهد که به جای انجام دستی مراحل تکراری، چندین شیت را به صورت همزمان مدیریت و خروجی بگیرید. این روش معمولا در پروژه‌های بزرگ کاربرد دارد و باعث افزایش سرعت و کاهش خطا در خروجی نهایی می‌شود.

1. Sheet Set Manager

Sheet Set Manager یکی از ابزارهای مهم اتوکد برای مدیریت شیت‌هاست. با استفاده از آن می‌توان Layoutها را دسته‌بندی کرد، نام‌گذاری انجام داد و بین شیت‌های مختلف به‌راحتی جابه‌جا شد.

2. Publish در اتوکد

دستور Publish امکان خروجی گرفتن همزمان از چندین شیت را فراهم می‌کند و می‌توان آن‌ها را به صورت PDF یا پرینت خروجی گرفت. این قابلیت باعث صرفه‌جویی در زمان و کاهش خطاهای انسانی در فرآیند خروجی می‌شود.

3. Batch Plot

Batch Plot یکی دیگر از روش‌های خروجی گروهی در اتوکد است که اجازه می‌دهد بدون باز کردن تک‌تک Layoutها، مجموعه‌ای از نقشه‌ها را به صورت همزمان چاپ یا PDF گرفت.

4. استفاده از Template در شیت بندی

استفاده از Template باعث می‌شود ساختار آماده‌ای شامل کادر، تنظیمات چاپ و عنوان پروژه داشته باشید. این کار علاوه بر افزایش سرعت شیت بندی، باعث یکپارچگی در خروجی تمام نقشه‌های پروژه می‌شود.

جمع‌بندی

شیت بندی در اتوکد نقش مهمی در استانداردسازی و آماده‌سازی نقشه‌ها برای چاپ و ارائه دارد و شامل تنظیم کادر، مقیاس و چیدمان در محیط Layout می‌شود. استفاده از فایل‌های آماده و ابزارهای شیت بندی اتوماتیک نیز می‌تواند سرعت و دقت کار را در پروژه‌های بزرگ افزایش دهد. رعایت این اصول باعث می‌شود خروجی نقشه‌ها منظم‌تر، خواناتر و حرفه‌ای‌تر باشد.

در انتهای این مقاله امیدواریم اطلاعات خوبی درباره نحوه شیت بندی در اتوکد کسب کرده باشید. در صورتی که در این مورد سوالی دارید می‌توانید آن را در بخش دیدگاه با ما به اشتراک بگذارید.
