ساخت هچ دلخواه در اتوکد با دستور Superhatch + تبدیل عکس به هچ

در طراحی نقشه‌های فنی، استفاده از هاشورهای متنوع و واقعی نقش مهمی در نمایش صحیح متریال‌ها دارد. دستور Superhatch در اتوکد این امکان را فراهم می‌کند که فراتر از الگوهای پیش‌فرض عمل کرده و هاشورهای سفارشی یا حتی تصاویر واقعی را در نقشه‌ها استفاده کنید. در این آموزش از آکادمی عمران با نحوه ساخت هچ در اتوکد و تبدیل عکس به هاشور آشنا شوید.

پیشنهاد می‌کنیم قبل از ادامه مطالعه مقاله، ویدیوی آموزشی زیر درباره دستور Superhatch را مشاهده کنید. این ویدیو بخشی از دوره جامع آموزش اتوکد عمران است که در آن ریزه‌کاری‌ها و نکات کاربردی این نرم‌افزار به‌صورت کامل توضیح داده شده است.

دستور superhatch در اتوکد

دستور سوپر هچ (Superhatch) در اتوکد ابزاری قدرتمند برای ایجاد هاشورهای سفارشی و دلخواه است که در الگوهای پیش‌فرض اتوکد موجود نیستند. با استفاده از این دستور می‌توانید:

• الگوهای ترسیمی شخصی خود را به عنوان هاشور اعمال کنید.
• یا تصاویر و عکس‌ها را به هاشور تبدیل کرده و روی نقشه‌ها استفاده کنید.

تفاوت اصلی Superhatch با دستور Hatch این است که هچ تنها از الگوهای پیش‌فرض نرم‌افزار و الگوهای بلوک محدود پشتیبانی می‌کند، اما Superhatch اجازه می‌دهد هر بلوک یا تصویر دلخواه به عنوان هاشور روی سطح اعمال شود و کنترل بیشتری روی Scale، زاویه و محدوده هاشور خواهید داشت.

برای آشنایی بیشتر با دستور هچ و تفاوت آن با سوپر هچ، مقاله هاشور زدن در اتوکد را مطالعه کنید.

اجرای Superhatch در اتوکد به یکی از روش‌های زیر است:

1. در ریبون اتوکد، به Express Tools → Draw → Superhatch بروید و روی آیکون دستور کلیک کنید،
2. یا از خط فرمان SUPERHATCH (SUP) را تایپ کرده و Enter بزنید.

بیش از ۵۰ ساعت آموزش حرفه‌ای ولی رایگان دفترفنی و ساختمان سازی

مشاهده

ساخت هچ در اتوکد با دستور Superhatch

با استفاده از دستور Superhatch در اتوکد، می‌توانید هاشور دلخواه یا سفارشی خود را ایجاد کرده و نقشه‌هایی حرفه‌ای با الگوهای مخصوص طراحی کنید. مراحل کار به صورت گام‌به‌گام به شرح زیر است:

1- ایجاد بلوک از الگوی هاشور

ابتدا باید الگوی مورد نظر برای هاشور را رسم کنید:

• با استفاده از دستورات ترسیمی اتوکد، الگوی هاشور (Pattern) دلخواه خود را طراحی کنید (مثلا خطوط مورب، شبکه، بافت سنگ یا چوب)
• الگو را به یک بلوک (Block) تبدیل کنید تا آماده استفاده در هاشور شود. برای آشنایی با ایجاد بلوک می‌توانید به مقاله دستور block در اتوکد مراجعه کنید.

نکته: می‌توانید به جای رسم دستی، تصویر یک متریال (مثلا عکس چوب یا سنگ) را هم برای هاشور استفاده کنید.

2- اجرای دستور Superhatch

پس از آماده شدن بلوک:

1. در خط فرمان اتوکد، عبارت SUPERHATCH یا SUP را تایپ کرده و Enter بزنید.

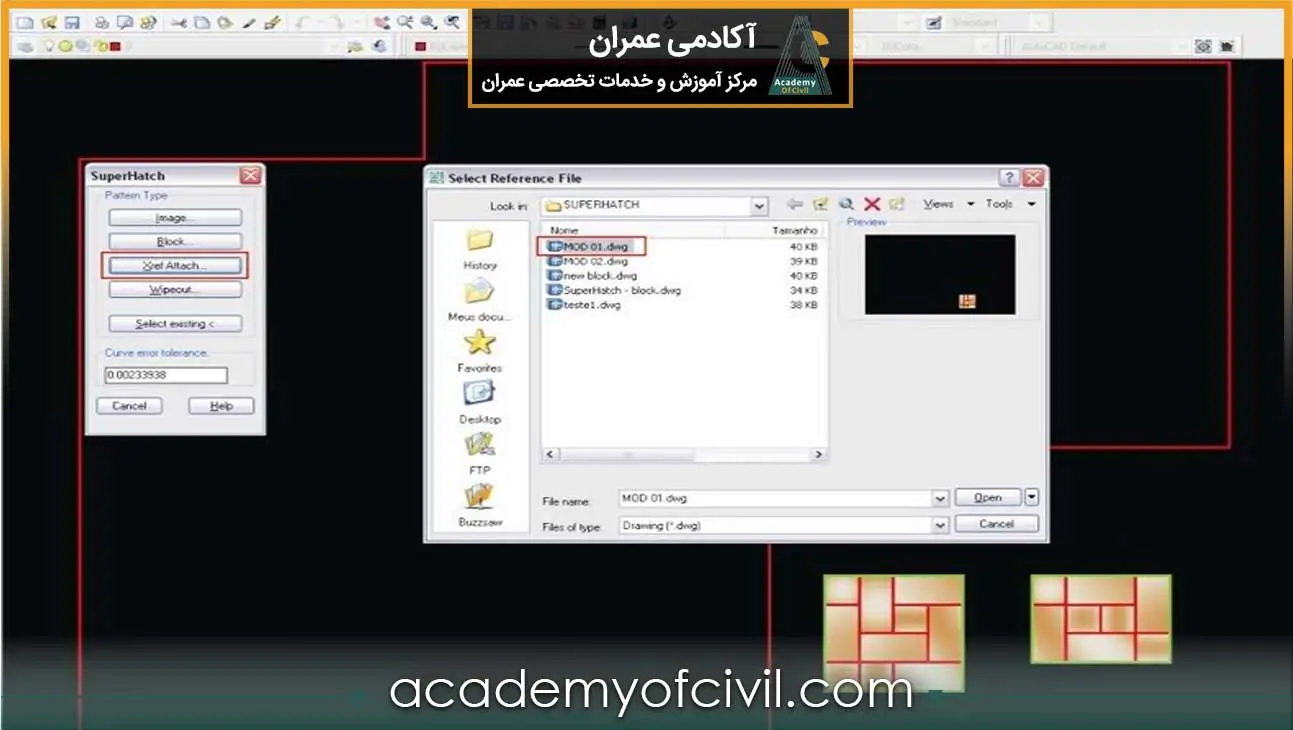

2. در پنجره Superhatch، گزینه Block را انتخاب کنید:

• اگر بلوک قبلا در فایل ذخیره شده باشد، آن را از File فراخوانی کنید.
• یا نام بلوک را تایپ کرده و OK کنید.

3- اعمال هاشور روی سطح

پس از انتخاب بلوک:

1- روی سطحی که می‌خواهید هاشور شود کلیک کنید.

2- Internal Points را مشخص کنید تا محدوده داخلی سطح برای هاشور انتخاب شود.

3- چند سوال درباره تنظیمات هاشور از شما پرسیده می‌شود:

• مقیاس (Scale): معمولا مقدار پیش‌فرض ۱ کافی است، اما در صورت نیاز برای هماهنگی با نقشه می‌توانید تغییر دهید.
• نسبت هاشور به محور X و زاویه (Angle): می‌توانید مقادیر پیش‌فرض را تایید کرده یا برای هماهنگی با المان‌ها تغییر دهید.

4- با تایید بلوک به عنوان Pattern، هاشور دلخواه روی سطح اعمال می‌شود.

نکات تکمیلی که برای ساخت هچ دلخواه در اتوکد باید در نظر گرفت:

1. از پنل Properties می‌توان رنگ وشفافیت (Transparency) هاشور را تغییر داد تا نمایش واقعی‌تر شود.
2. مقیاس و زاویه هاشور را مطابق با ابعاد و جهت المان‌ها تنظیم کنید تا جزئیات درست دیده شوند.

لازم به‌ذکر است که امکان استفاده از چند بلوک برای ایجاد هاشورهای ترکیبی و همچنین ایجاد هاشور روی عکس نیز وجود دارد.

تبدیل عکس به هچ در اتوکد

گاهی لازم است تصویر یک متریال (مثلا عکس یک پنل دیواری، سنگ، چوب یا هر بافت دلخواه دیگر) را به عنوان هاشور در اتوکد استفاده کنید. با استفاده از دستور Superhatch می‌توان تصویر را به صورت هاشور داخل یک محدوده اعمال کرد.

مراحل انجام تبدیل عکس به هچ در اتوکد به شرح زیر است:

1- رسم محدوده مورد نظر

• ابتدا در محیط اتوکد یک شکل بسته رسم کنید.
• برای مثال یک مستطیل ترسیم کنید (می‌توانید یک خط کمکی از وسط آن عبور دهید تا محدوده واضح‌تر باشد)

2- اجرای دستور Superhatch

• در خط فرمان، دستور SUPERHATCH را تایپ کرده و Enter بزنید.
• در پنجره باز شده، از بخش Image گزینه Super Hatch Window را انتخاب کنید.

3- انتخاب تصویر

• پنجره Windows Explorer باز می‌شود.
• تصویر مورد نظر خود را پیدا کرده، آن را انتخاب کنید و روی Open کلیک کنید.

4- تعیین نقطه شروع

• اکنون باید یک نقطه برای شروع هاشور مشخص کنید.
• برای مثال روی گوشه سمت راست مستطیل کلیک کنید.

5- تنظیم مقیاس تصویر (Scale Factor)

• در مرحله بعد، اتوکد مقدار Scale Factor را از شما می‌پرسد.
• با آزمون و خطا می‌توانید بهترین اندازه را پیدا کنید.
• برای نمونه، عدد 0.03 را در خط فرمان تایپ کرده و Enter بزنید.

6- مشخص کردن محدوده داخلی (Internal Points)

• در این مرحله باید محدوده‌ای که قرار است هاشور شود را مشخص کنید.
• روی مرز مستطیل کلیک کرده و Enter بزنید.
• پس از تایید نهایی، تصویر انتخاب‌شده به صورت هاشور داخل شکل اعمال می‌شود و به شکل یک بافت تکرارشونده در محدوده مورد نظر نمایش داده خواهد شد.

جمع‌بندی

دستور Superhatch ابزاری کاربردی برای ایجاد هاشورهای دلخواه و سفارشی در اتوکد است که آزادی عمل بیشتری نسبت به Hatch استاندارد در اختیار کاربر قرار می‌دهد. با استفاده از بلوک‌های طراحی‌شده یا تصاویر متریال می‌توان جلوه‌ای دقیق‌تر و واقعی‌تر به نقشه‌ها بخشید. رعایت تنظیمات مقیاس، زاویه و محدوده اعمال هاشور، کیفیت نهایی کار را به شکل قابل توجهی بهبود می‌دهد.
