بلوک‌ها (Blocks) در اتوکد ابزارهایی هستند که طراحی شما را سریع‌تر، منظم‌تر و قابل ویرایش می‌کنند. از مبلمان و پنجره‌های آماده گرفته تا تجهیزات و ماشین‌ها، بلوک‌ها به شما اجازه می‌دهند تغییرات را به‌صورت همزمان روی همه نمونه‌ها اعمال کنید. در این مقاله، از ساخت بلوک در اتوکد گرفته تا ویرایش و حذف بلوک در اتوکد را یاد خواهید گرفت؛ پس تا انتها همراه آکادمی عمران باشید.

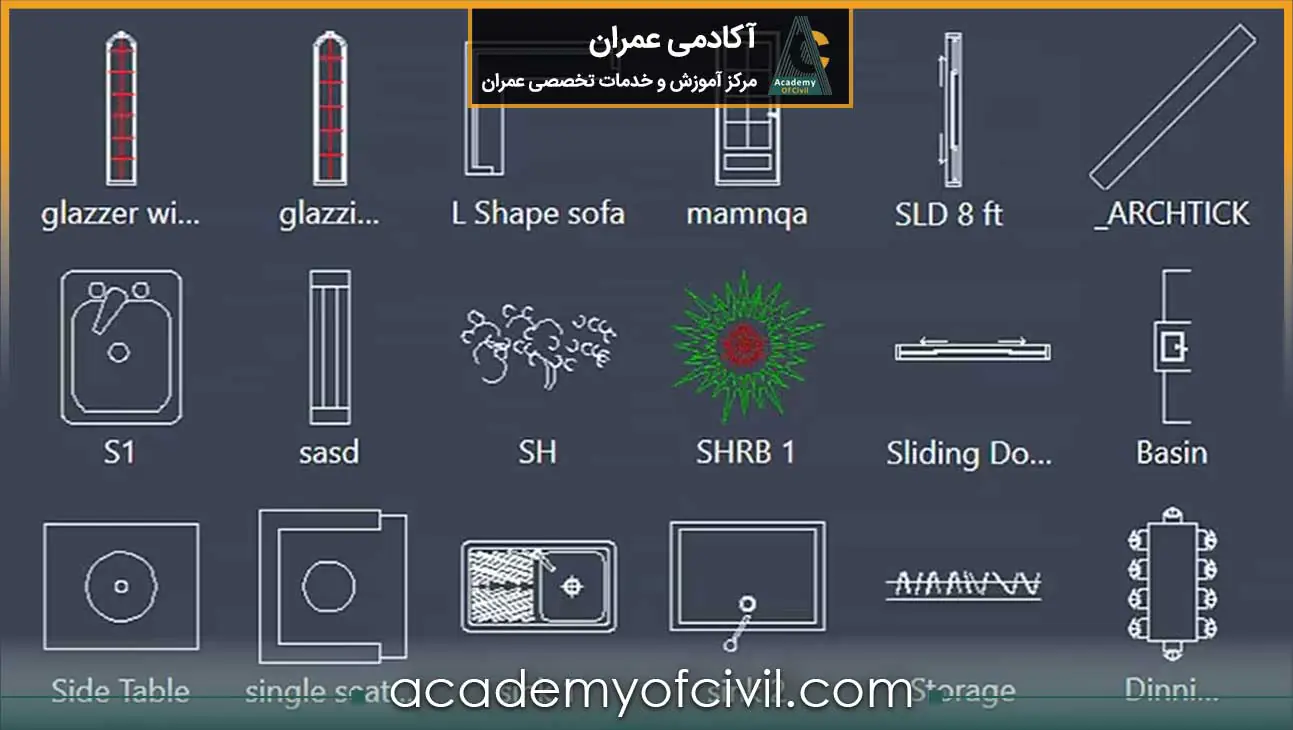

بلوک در اتوکد

بلوک در اتوکد به مجموعه‌ای از چند آبجکت (اشیاء) گفته می‌شود که به عنوان یک واحد مستقل ذخیره و مدیریت می‌شوند. به جای اینکه هر خط، دایره یا شکل را جداگانه انتخاب و ویرایش کنید، می‌توانید آن‌ها را به یک بلوک تبدیل کنید و با یک عمل، کل مجموعه را جابه‌جا، کپی یا تغییر دهید.

این ویژگی باعث صرفه‌جویی در زمان و کاهش خطاهای طراحی می‌شود و برای اشیای تکراری مثل پنجره‌ها، درها، مبلمان یا تجهیزات استاندارد بسیار کاربردی است.

در عمل، بلوک‌ها معمولا به‌صورت فایل‌های پروژه‌ای (DWG) ذخیره می‌شوند و هنگام استفاده در نقشه، وارد محیط کار می‌شوند. این فایل‌ها ممکن است از قبل به‌صورت یک بلوک آماده شده باشند یا فقط شامل چند آبجکت جدا از هم باشند.

اگر اجزای یک شیء هنوز به بلوک تبدیل نشده باشند، بهتر است قبل از استفاده آن‌ها را یکپارچه کرده و به بلوک تبدیل کنید. این کار باعث می‌شود مدیریت، جابه‌جایی و ویرایش آن‌ها در ادامه پروژه ساده‌تر شود و از به‌هم‌ریختگی نقشه جلوگیری شود.

برای آشنایی بیشتر با این موضوع، به مقاله آموزش یکپارچه سازی در اتوکد مراجعه کنید.

تفاوت بلوک و آبجکت

بعضی کاربران تازه‌کار، بلوک و آبجکت (Object) را با هم اشتباه می‌گیرند، در حالی که این دو مفهوم در اتوکد تفاوت مشخصی دارند.

آبجکت‌ها (Objects) عناصر پایه‌ای در اتوکد هستند؛ مثل خط، دایره، متن یا پلی‌لاین که هرکدام به‌صورت مستقل انتخاب، جابه‌جا و ویرایش می‌شوند. در مقابل، بلوک‌ها از ترکیب چند آبجکت ساخته می‌شوند و به‌عنوان یک واحد در نقشه عمل می‌کنند.

به این ترتیب می‌توان یک شیء تکراری را چند بار در نقشه استفاده کرد و با ویرایش آن، تغییرات را همزمان روی تمام نمونه‌های آن اعمال نمود. برای آشنایی با دستور لاین و تفاوت آن با پلی‌لاین به مقاله دستور Line در اتوکد مراجعه کنید.

بیش از ۵۰ ساعت آموزش حرفه‌ای ولی رایگان دفترفنی و ساختمان سازی

مشاهده

ساخت بلوک در اتوکد

برای ایجاد بلوک در اتوکد، مراحل زیر را دنبال کنید:

1- اجرای دستور بلوک در اتوکد: ابتدا آبجکت‌هایی که می‌خواهید به بلوک تبدیل شوند را در نقشه انتخاب و آماده کنید. سپس در خط فرمان، حرف B را تایپ کرده و Enter بزنید تا پنجره ایجاد بلوک باز شود.

2- نام‌گذاری بلوک: در قسمت Name، یک نام مناسب و قابل تشخیص برای بلوک وارد کنید.

3- انتخاب نقطه پایه: روی گزینه Pick Point کلیک کرده و یک نقطه مناسب از گوشه یا مرکز شیء را به‌عنوان نقطه پایه بلوک مشخص کنید.

4- انتخاب آبجکت‌ها: با کلیک روی Select Objects، آبجکت‌های مورد نظر برای تبدیل به بلوک را انتخاب کنید.

5- فعال کردن گزینه تبدیل به بلوک: در بخش Objects گزینه Convert to Block را فعال کنید تا مجموعه انتخاب‌شده پس از تایید، به یک بلوک یکپارچه تبدیل شود.

6- تایید و ذخیره بلوک: در نهایت روی OK کلیک کنید تا بلوک ساخته شده در نقشه ذخیره شود و آماده استفاده گردد.

لازم به‌ذکر است برای استفاده از بلوک‌های آماده باید آن‌ها را فراخوانی کنید. به همین منظور برای آشنایی بیشتر با فراخوانی بلاک‌ها در اتوکد حتما به مقاله نحوه استفاده از بلوک های آماده در اتوکد مراجعه کنید.

نحوه ویرایش بلوک در اتوکد

ویرایش بلوک‌ها در اتوکد شامل تغییرات ظاهری، مدیریتی و عملکردی از جمله اصلاح، مقیاس‌بندی، حذف یا مدیریت آن‌ها می‌شود. در ادامه مهم‌ترین موارد و روش‌های آن را بررسی می‌کنیم.

توصیه می‌کنیم در ابتدا فیلم زیر را مشاهده کنید تا به‌طور کامل و جامع با بخش ادیت بلوک در اتوکد آشنا شوید. این فیلم تنها بخشی از آموزش نقشه کشی ساختمان با اتوکد است که تمام جزئیات این نرم‌افزار را شامل می‌شود.

برای وارد شدن به حالت ویرایش یک بلوک در اتوکد، چند روش وجود دارد:

1- دوبار کلیک روی بلوک

وقتی بلوک مورد نظر خود را در محیط کاری (Workspace) ایجاد کردید، کافی است روی آن دوبار کلیک کنید. با این کار، پنجره Edit Block Definition باز می‌شود. در این مرحله نام بلوک را انتخاب کنید تا وارد محیط Block Editor شوید.

2- استفاده از دستور BEDIT

اگر بخواهید مستقیما از طریق دستور وارد محیط ویرایش شوید، می‌توانید دستور BEDIT را تایپ کنید. سپس نام بلوک مورد نظر را انتخاب کنید. این روش زمانی مناسب است که چندین بلوک دارید و می‌خواهید دقیقا یک بلوک خاص را از لیست انتخاب کنید.

3- ورود از طریق لیست بلوک‌ها

می‌توانید از تب Insert یا پنل Block، بلوک مورد نظر را پیدا کرده و گزینه Block Editor را انتخاب کنید. این روش زمانی کاربردی است که بلوک روی صفحه وجود ندارد اما تعریف آن در نقشه ذخیره شده است.

توجه داشته باشید تمام تغییراتی که در محیط Block Editor انجام می‌دهید، روی همه نمونه‌های آن بلوک در فایل اعمال می‌شود. اگر می‌خواهید تغییر فقط روی یک نسخه اعمال شود، بهتر است ابتدا بلوک را Explode کنید یا آن را کپی و به نام جدید ذخیره کنید.

تغییر نام بلوک در اتوکد

مراحل تغییر نام یک بلوک در اتوکد به شرح زیر است:

1- بلوکی که می‌خواهید نام آن را تغییر دهید، در نقشه انتخاب کنید.

2- اجرای دستور Rename (تغییر نام)

• روش اول: در خط فرمان Rename را تایپ کرده و اینتر بزنید.
• روش دوم: بلوک انتخاب‌شده را راست‌کلیک کرده و Properties را انتخاب کنید.

3- وارد کردن نام جدید

• در پنجره Rename، نام جدید را وارد کنید و تایید کنید.
• در پنجره Properties، بخش Name یا Block Name را پیدا کرده و نام جدید را وارد کنید.

4- تغییر نام بلوک ذخیره می‌شود و از این پس می‌توانید آن را با نام جدید در پروژه شناسایی کنید.

دقت داشته باشید نام‌گذاری واضح و مرتبط برای بلوک‌ها به ویژه در پروژه‌های بزرگ و نقشه‌های پیچیده باعث سرعت بیشتر و جلوگیری از سردرگمی می‌شود.

ویرایش رنگ بلوک

برای تغییر رنگ یک بلوک در اتوکد، می‌توانید از Properties یا Layer استفاده کنید.

برای آشنایی کامل با روش‌های تغییر رنگ بلوک، خطوط و سایر آبجکت‌ها در اتوکد، به مقاله تغییر رنگ در اتوکد مراجعه کنید.

تغییر مقیاس بلوک در اتوکد (scale)

برای تغییر اندازه یا مقیاس یک بلوک در اتوکد، مراحل زیر را دنبال کنید:

1- بلوکی که می‌خواهید مقیاس آن را تغییر دهید، در نقشه انتخاب کنید.

2- در خط فرمان، دستور SC را تایپ کرده و Enter بزنید.

3- یک نقطه مبنا (Base Point) برای مقیاس‌دهی بلوک انتخاب کنید. معمولا یکی از گوشه‌ها یا مرکز بلوک مناسب است.

4- اگر می‌خواهید بلوک را به اندازه یک خط یا المان مشخص تغییر دهید، نقطه دوم را مطابق آن خط مشخص کنید. بلوک با توجه به فاصله بین نقطه مبنا و نقطه دوم، بزرگ یا کوچک می‌شود.

لازم به ذکر است که با استفاده از Block Editor می‌توانید مقیاس پیش‌فرض بلوک‌ها را تنظیم کرده و اندازه آن‌ها را به‌صورت یکپارچه در تمام نمونه‌ها مدیریت کنید.

خارج شدن از بلوک در اتوکد

برای پایان دادن به ویرایش یک بلوک و بازگشت به محیط اصلی نقشه، مراحل زیر را انجام دهید:

• ابتدا روی بلوک دوبار کلیک کنید یا دستور BEDIT را در خط فرمان تایپ کرده و Enter بزنید.
• تغییرات مورد نظر روی بلوک را اعمال کنید (مانند تغییر مقیاس، رنگ، نام یا افزودن اجزای جدید).
• بعد از اتمام ویرایش، روی دکمه Close Block Editor یا Save Changes and Exit کلیک کنید. همچنین می‌توانید در خط فرمان BCLOSE را تایپ کرده و Enter بزنید.

نکته: هر تغییری که در Block Editor اعمال کنید، روی تمام نمونه‌های همان بلوک در نقشه تاثیر می‌گذارد. برخلاف دستور Explode، بلوک همچنان یک واحد یکپارچه باقی می‌ماند.

پیشنهاد می‌کنیم برای آشنایی بیشتر با تکثیر دایره‌ای اشیاء حول یک نقطه، به مقاله دستور polar array در اتوکد مراجعه کنید.

بیش از ۵۰ ساعت آموزش حرفه‌ای ولی رایگان دفترفنی و ساختمان سازی

مشاهده

حذف بلوک در اتوکد

مراحلی که برای حذف یک یا چند بلوک از نقشه در اتوکد باید انجام دهید، شامل:

1- بلوک یا بلوک‌هایی که می‌خواهید حذف شوند را در نقشه مشخص کنید.

2- استفاده از دستور حذف:

• در خط فرمان، دستور ERASE را تایپ کرده و Enter بزنید.
• همچنین می‌توانید پس از انتخاب بلوک، کلید Delete روی صفحه کلید را فشار دهید.

3- بلوک‌های انتخاب‌شده از نقشه حذف می‌شوند و دیگر قابل مشاهده نیستند.

توجه داشته باشید که:

• اگر بلوکی در نقشه استفاده نشده است و می‌خواهید به‌طور کامل از فایل اتوکد پاک شود، از دستور Purge استفاده کنید.
• حذف بلوک‌های غیرضروری باعث کاهش حجم فایل و افزایش سرعت کار در پروژه‌های بزرگ می‌شود.

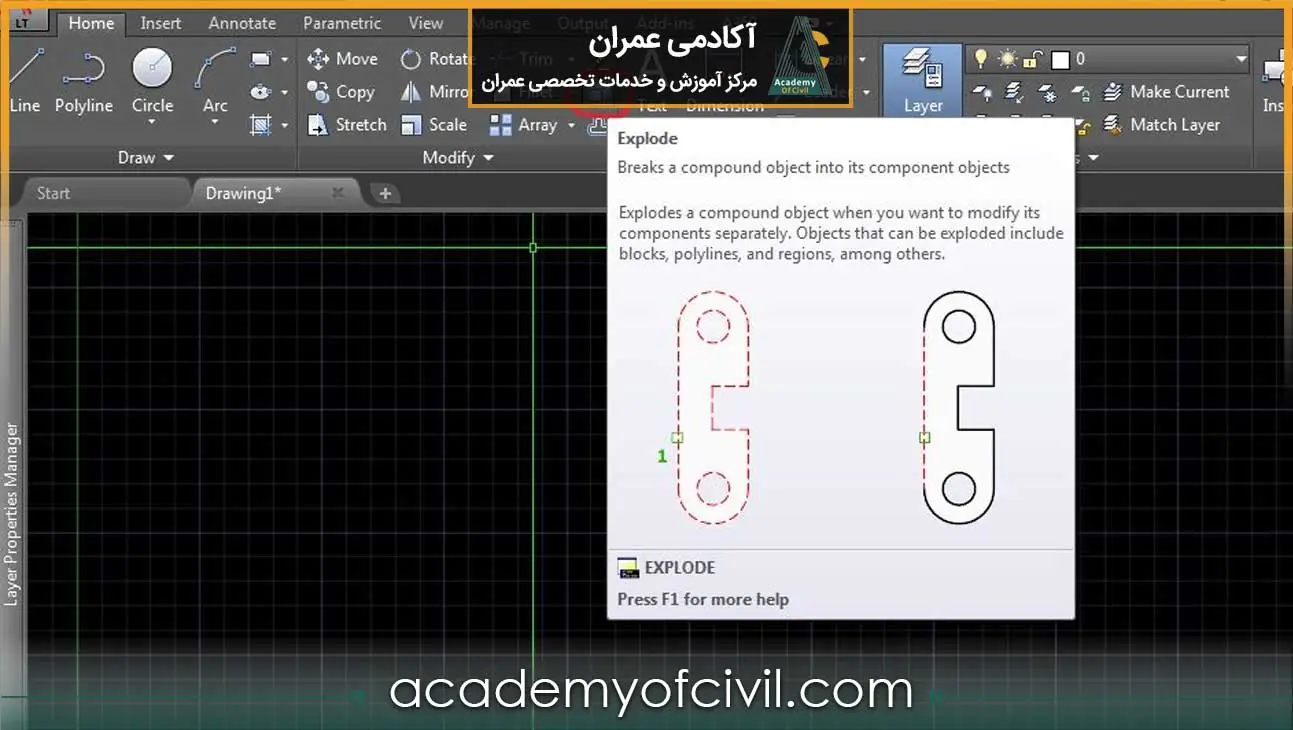

شکستن بلوک در اتوکد

برای شکستن یک بلوک و تبدیل آن به اجزای تشکیل‌دهنده، مراحل زیر را دنبال کنید:

• بلوکی که می‌خواهید شکسته شود را در نقشه انتخاب کنید.
• در خط فرمان، دستور EXPLODE را تایپ کرده و Enter بزنید.
• بعد از فعال شدن دستور، بلوک انتخاب‌شده به اجزای مستقل خود تقسیم می‌شود و اکنون می‌توانید هر آبجکت را به‌صورت جداگانه ویرایش کنید.

توجه کنید بعد از شکستن بلوک، تغییرات فقط روی آن نمونه اعمال می‌شود و سایر نمونه‌های بلوک دست‌نخورده باقی می‌مانند. اگر می‌خواهید تغییرات روی همه نمونه‌ها اعمال شود، باید از Block Editor استفاده کنید.

شمارش و شماره‌گذاری بلوک‌ها در اتوکد

شماره‌گذاری و شمارش بلوک‌ در اتوکد به خصوص در پروژه‌های بزرگ و نقشه‌های پیچیده، سرعت کار و دقت طراحی را افزایش می‌دهد و از اشتباهات در جای‌گذاری و ویرایش بلوک‌ها جلوگیری می‌کند.

برای مشاهده تعداد نمونه‌های یک بلوک و در صورت نیاز شماره‌گذاری آن‌ها، مراحل زیر را دنبال کنید:

1- بلوک مورد نظر برای شمارش را در نقشه مشخص کنید.

2- فعال کردن دستور شمارش:

• در خط فرمان، دستور BCOUNT را تایپ کرده و Enter بزنید.
• این دستور تعداد تمام نمونه‌های بلوک انتخاب‌شده را نمایش می‌دهد.

3- شماره‌گذاری بلوک‌ها (اختیاری):

• برای شماره‌گذاری نمونه‌های بلوک، می‌توانید از Data Extraction یا Attribute استفاده کنید.
• اگر بلوک‌ها دارای Attribute باشند، می‌توان به هر نمونه شماره یا مشخصه دلخواه اختصاص داد تا مدیریت آن‌ها راحت‌تر شود.

جمع‌بندی

در این مقاله با مفهوم بلوک در اتوکد، روش ساخت، ویرایش، حذف، شکستن، شمارش و تنظیمات بلوک در اتوکد آشنا شدید. بلوک‌ها ابزار قدرتمندی برای افزایش سرعت، نظم و دقت در ترسیم هستند و اگر درست از آن‌ها استفاده کنید، مدیریت پروژه‌های بزرگ در اتوکد بسیار ساده‌تر می‌شود.

در انتهای این مقاله امیدواریم اطلاعات خوبی درباره دستور بلوک در اتوکد و نحوه ویرایش آن کسب کرده باشید. در صورتی که در این مورد سوالی دارید می‌توانید آن را در بخش دیدگاه با ما به اشتراک بگذارید.
