لیستوفر چیست؟ تهیه جدول لیستوفر در اکسل با مثال

آیا تا به حال در یک پروژه عمرانی با چالش‌های مربوط به برآورد مقادیر میلگرد مواجه شده‌اید؟ به عنوان یک مهندس دفترفنی، احتمالاً به اهمیت برآورد دقیق در هزینه‌های پروژه پی برده‌اید و مطمئناً با مشکلاتی نظیر پرت آرماتورها و خسارات ناشی از خرید نامناسب میلگرد روبه‌رو شده‌اید. راه حل این چالش‌ها در تهیه لیستوفر است. ما در این مقاله خواهیم گفت که لیستوفر چیست و به چگونگی تهیه لیستوفر میلگرد خواهیم پرداخت. همچنین، فایل دانلود اکسل لیستوفر آرماتور و یک مثال عملی برای شما آماده کرده‌ایم تا بتوانید به آسانی این ابزار را به کار گیرید؛ پس تا انتها همراه آکادمی عمران باشید.

لیستوفر چیست؟

لیستوفر یا جدول برش و خم آرماتور (به انگلیسی Bar Bending Schedule) جدولی حاوی اطلاعات دقیقی از میلگردهای مورد نیاز در یک پروژه عمرانی است. جدول لیستوفر (BBS) دارای اطلاعاتی از جمله طول، قطر، تعداد، زوایا، سایز و حتی شکل خمش آرماتور در هر بخش سازه است.

هدف اصلی از تهیه لیستوفر، ارائه یک مستند دقیق برای محاسبه و خرید میلگردها بر اساس طراحی سازه است که می‌تواند در مراحل مختلف پروژه‌های عمرانی مورد استفاده قرار گیرد. لیستوفر آرماتور با ارائه اطلاعات دقیق درباره مقدار، اندازه و نوع میلگردهای مورد نیاز، به مهندسان و پیمانکاران کمک می‌کند تا برآورد دقیقی از مصالح داشته باشند. این دقت در محاسبات نه تنها به کاهش هزینه‌ها و جلوگیری از اتلاف مصالح کمک می‌کند، بلکه زمان لازم برای تهیه و خرید میلگردها را نیز کاهش می‌دهد.

همچنین، لیستوفر به بهبود مدیریت هزینه‌ها و تسریع در صدور صورت وضعیت‌های مالی به کارفرما کمک می‌کند. در نهایت، این ابزار موجب هماهنگی بهتر در تیم پروژه می‌شود و فرآیند اجرای کار را تسهیل می‌کند. به‌طور خاص، لیستوفر برای تسریع در تهیه و نصب میلگرد در مقاطع بتنی مسلح مانند فونداسیون و نیز تأمین مصالح برای اسکلت فلزی طراحی شده است.

دانلود رایگان فایل اکسل لیستوفر

شما می‌توانید با دانلود رایگان نمونه جدول لیستوفر میلگرد در اکسل با برآورد دقیق میلگرد آشنا شده و به راحتی در کمترین زمان ممکن میزان دقیق میلگرد مورد نیاز برای پروژه ساختمانی خود را محاسبه کرده و از هدر رفت مصالح جلوگیری کنید.

انواع لیستوفر

لیستوفر ها بر اساس جنس و متریال می‌توانند به دسته‌های مختلفی از جمله انواع میلگرد ، تیر آهن و ورق‌های فلزی تقسیم شوند. علاوه بر این، انواع لیستوفر ها بر اساس نوع کاربردشان به موارد زیر تقسیم می‌شوند:

• لیستوفر اسکلت فلزی
• لیستوفر اسکلت بتنی
• لیستوفر فونداسیون
• لیستوفر سقف

لیستوفر اسکلت فلزی

لیستوفر اسکلت فلزی در فرآیند طراحی و اجرای سازه‌های با اسکلت فلزی استفاده می‌شود. این لیست شامل اطلاعات جامع و دقیقی در مورد انواع مصالح و مقاطع فلزی مورد نیاز برای ساخت اسکلت فلزی یک ساختمان است.

برای مثال، لیستوفر امکان محاسبه مقدار هر سایز تیرآهن مورد نیاز را فراهم می‌کند. با توجه به نقشه‌های طراحی و جزئیات فنی که برای ساخت اسکلت فلزی ارائه شده‌اند، این لیست به پیمانکاران و مهندسان کمک می‌کند تا تصمیم بگیرند چه مقدار و از کدام سایز تیرآهن (برای مصارف مختلف مانند تیرها، ستون‌ها و نعل درگاه‌ها) باید خریداری شود.

بیش از ۳۰ ساعت آموزش حرفه‌ای ولی رایگان دفترفنی و ساختمان سازی

دریافت

علاوه بر تیرآهن، لیستوفر اسکلت فلزی می‌تواند شامل اطلاعاتی درباره سایر اجزای فلزی مانند موارد زیر باشد:

• لیستوفر قوطی برای استفاده در دیواره‌ها و سازه‌های فرعی
• نبشی و ناودانی برای ایجاد اتصالات و تقویت سازه
• صفحه‌های پایه و اتصالات برای تأمین استحکام و پایداری در اتصالات اسکلت فلزی

چنانچه مایل به مطالعه بیشتر درباره اسکلت فلزی هستید، مقاله مراحل ساخت اسکلت فلزی را از دست ندهید، که راهنمای جامعی درباره این فرآیندها و تکنیک‌ها ارائه می‌دهد.

لیستوفر اسکلت بتنی

یکی از اصلی‌ترین کاربردهای لیستوفر مدیریت و کنترل میلگردهای مصرفی در سازه‌های بتنی است. در واقع لیستوفر در اجرای اسکلت بتنی لیستی سازمان‌دهی‌شده از تمامی میلگردهایی است که به آن لیستوفر میلگرد می‌گویند.

لیستوفر میلگرد چیست؟

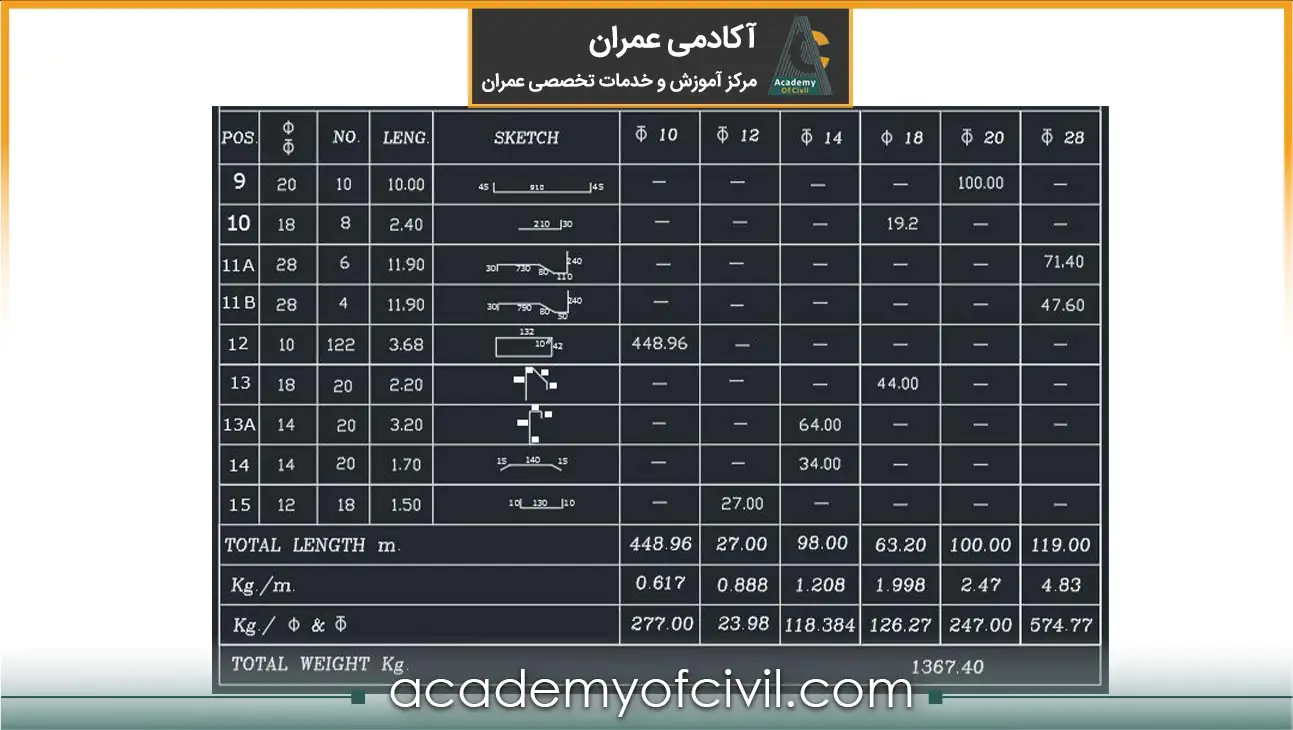

لیستوفر میلگرد در واقع همان جدول لیستوفر است که به عنوان یک نقشه راه برای اجرای آرماتوربندی در یک پروژه ساختمانی استفاده می‌شود. این جدول، اطلاعات کاملی را درباره نوع، اندازه، شکل و تعداد میلگردهای مورد نیاز در هر بخش از سازه ارائه می‌دهد. به عبارت ساده‌تر، لیستوفر به شما می‌گوید که در هر قسمت از ساختمان، از چه نوع میلگردی، به چه تعداد و با چه مشخصاتی استفاده کنید. در تصویر زیر می‌توانید یک نمونه جدول لیستوفر میلگرد را مشاهده کنید.

جدول لیستوفر

جدول لیستوفر با ارائه اطلاعات دقیق درباره نوع، اندازه و تعداد میلگردها، به برآورد دقیق مصالح، کاهش هزینه‌ها و افزایش سرعت اجرای پروژه‌های ساختمانی کمک می‌کند. این جدول به عنوان یک راهنمای جامع، از هدر رفت مصالح جلوگیری کرده و کیفیت اجرای آرماتوربندی را تضمین می‌کند.

اجزای جدول لیستوفر

جدول لیستوفر شامل اطلاعات زیر است:

1. Pos: ستون اول، موقعیت هر میلگرد که در نقشه شماره‌گذاری شده است را نشان می‎‌دهد.
2. Ø: ستون دوم، فی که نشان دهنده سایز میلگرد است.
3. Number (NO): ستون سوم، تعداد آرماتور مورد استفاده را نشان می‌دهد.
4. Length: ستون چهارم، طول آرماتور است که با توجه به تمام جزییات (خم‌ها) اندازه گرفته می‌شود.
5. Shape (Sketch): ستون پنجم، شکل آرماتورها را از نظر وضعیت خم (بدون خم، یکسر خم، دو سر خم، ادکا و غیره) مشخص می‌کند و طول خم‌ها و ابعاد آن‌ها باید در این بخش درج شود.
6. ستون‌های 6 تا 11: در این ستون‌ها تعداد هر سایز میلگرد در مقطع مشخص شده که حاصل ضرب تعداد آرماتور در طول آن است. برای مثال در pos 9 تعداد میلگرد با فی 20 برابر تعداد آن یعنی 10 ضرب در طول هر کدام یعنی 10 متر مساوی 100 متر طول است.
7. Weight: وزن میلگرد از ضرب سه پارامتر به دست می‌آید:

• وزن واحد طول میلگرد
• تعداد میلگرد
• طول میلگرد

به‌عنوان مثال، در pos 10، طول آرماتور 19.2 متر با قطر 18 میلی‌متر (8 عدد به طول 2.4 متر) و در pos 13 نیز 44 متر طول آرماتور با قطر 18 میلی‌متر (20 عدد به طول 2.2 متر) داریم که جمعاً 63.2 متر طول آرماتور با این قطر می‌باشد.

با توجه به اینکه وزن هر متر طول آرماتور با قطر 18 میلی‌متر 1.998 کیلوگرم است، وزن کل مورد نیاز آرماتور با این قطر برابر با 126.27 کیلوگرم خواهد بود.

وزن واحد طول میلگرد

وزن واحد طول میلگرد به دو روش محاسبه می‌شود:

روش اول: وزن واحد طول میلگرد از جدول اشتال استخراج می‌شود. تصویر جدول اشتال مربوط به آرماتورها در زیر قابل مشاهده است.

روش دوم: با استفاده از فرمول زیر می‌توان وزن واحد طول برای هر سایز میلگرد را محاسبه کرد:

توجه داشته باشید که قطر میلگرد به میلی‌متر است. همچنین، وزن مخصوص آهن آلات 7850 کیلوگرم بر متر مکعب (معادل 0.00000785 کیلوگرم بر میلی‌متر مکعب) است. وزن میلگرد حاصل ضرب مساحت مقطع در طول در وزن مخصوص میلگرد است. پس به‌طور کلی، قطر میلگرد به توان 2 تقسیم بر 4 ضرب در 3.14 ضرب در 1000 (1 متر طول) ضرب در 0.00000785 وزن یک متر طول میلگرد می‌شود.

از ضرب عدد 3.14 در 0.00000785 تقسیم بر 4 و ضرب در 1000 عدد 0.00616225 حاصل می‌شود که معادل 1 تقسیم بر 162.27 است. پس اگر قطر میلگرد به میلی‌متر را به توان 2 برسانیم و بر عدد 162.27 تقسیم کنیم وزن یک متر طول آن آرماتور بدست می‌آید. البته برای راحتی می‌توانید از عدد رند 162 استفاده کنید.

به طور مثال اگر عدد 18 را به توان 2 برسانیم، می‌شود 324 و با تقسیم آن بر 162 عدد 2 بدست می‌آید که معادل عدد جدول اشتال است. از طریق لینک زیر می‌توانید فایل جدول اشتال را دریافت کرده یا به مقاله تهیه جدول اشتال مراجعه کنید.

تهیه لیستوفر

تهیه لیستوفر می‌تواند به دو روش دستی و نرم‌افزاری انجام گیرد. معمولا این جدول به صورت دستی و مشابه نقشه‌های ساختمانی تهیه می‌شود که شامل محاسبات و ثبت اطلاعات مربوط به میلگردها به صورت کاغذی است. این فرآیند به زمان و دقت بیشتری نیاز دارد و می‌تواند منجر به خطاهای انسانی شود.

امروزه، با پیشرفت فناوری و ظهور نرم‌افزارهای تخصصی عمران، فرآیند تهیه لیستوفر به شکل قابل توجهی راحت‌تر و سریع‌تر شده است. به این ترتیب، استفاده از نرم‌افزارها به تسهیل و تسریع در فرآیند تهیه لیستوفر و گزارش‌گیری آسان کمک کرده و همچنین امکان کاهش خطاها و بهینه‌سازی زمان را فراهم می‌آورد.

نرم افزار لیستوفر

برای تهیه لیستوفر، دو نرم‌افزار اکسل و اتوکد گزینه‌های مناسبی هستند که هر کدام مزایا و امکانات خاص خود را دارند:

تهیه لیستوفر در اتوکد

با استفاده از اتوکد، می‌توانید به راحتی اطلاعات جدول را در کنار نقشه به صورت همزمان وارد کرده و همچنین شکل میلگردها را ترسیم کنید. این امکان به شما کمک می‌کند تا طراحی و جزئیات را به‌طور دقیق‌تری مشاهده و ثبت کنید. اگر جدول را در اتوکد طراحی کرده‌اید و به فرمت اکسل نیاز دارید، می‌توانید با مراجعه به مقاله انتقال جدول از اتوکد به اکسل، آموزش آن را فراگرفته و این کار را پیاده‌سازی کنید.

لیستوفر در اکسل

اکسل بهترین گزینه برای استفاده از فرمول‌نویسی و قالب‌های آماده تهیه لیستوفر است. این نرم‌افزار به شما این امکان را می‌دهد تا محاسبات مربوط به میلگردها را به‌راحتی انجام داده و اطلاعات را به صورت جدول‌ بندی شده و منظم نمایش دهید. همچنین، قابلیت‌های سفارشی‌سازی در اکسل به شما اجازه می‌دهد تا جدول‌ها و فرمول‌ها را طبق نیاز خود طراحی کنید.

البته نرم افزارهای پیشرفته دیگری برای تهیه لیستوفر مانند تکلا (Tekla Structures) وجود دارد که روند ارائه جدول لیستوفر و مدیریت مصالح را بسیار آسان‌تر کرده است. این نرم‌افزار قابلیت تهیه لیستوفر نقشه ساز را دارد؛ بدین معنی که می‌تواند لیست‌های دقیقی از میلگردها، تیرآهن‌ها و سایر مصالح لازم برای ساخت یک پروژه ایجاد کرده و به‌طور خودکار برآوردهای وزنی و هزینه‌ها را محاسبه کند.

در نهایت اینکه از کدام نرم‌افزار برای تهیه لیستوفر استفاده کنید، چندان مهم نیست، بلکه دقت و مهارت شما در متره و برآورد پروژه است که تاثیر مستقیم بر استخراج دقیق اطلاعات دارد.

آموزش تهیه لیستوفر

تا اینجا توضیح دادیم که لیستوفر چیست و چه اهمیتی در سازه‎‌های عمرانی دارد. حالا بیایید به بررسی یک مثال عملی از لیستوفر آرماتور بپردازیم.

در تصویر زیر، بخشی از نقشه یک سازه را می‌بینید. هدف ما این است که لیستوفر را برای پوزیشن 1 در این تصویر تکمیل کنیم.

برای این کار به ستون pos و ردیف 1 مراجعه کرده و سپس اطلاعات مربوط به پوزیشن 1 را قدم به قدم بررسی می‌کنیم:

تعداد میلگردها: در این پوزیشن، تعداد 10 عدد میلگرد (10 = NO) وجود دارد.

سایز میلگرد: سایز این میلگردها 20 میلی‌متر (Ø 20) است.

فاصله قرارگیری: میلگردها به فاصله 15 سانتی‌متر (15@) قرار گرفته‌اند.

طول میلگرد: طول هر میلگرد 1000 سانتی‌متر معادل 10 متر بوده و دارای دو خم است که شکل آن در تصویر مشخص شده است.

برای محاسبه مقدار طول میلگرد با سایز 20 در پوزیشن 1، کافی است تعداد میلگردها را در طول هر کدام ضرب کرده و نتیجه را در ستون دهم جدول مربوطه بنویسید. با این کار، جدول را برای این موقعیت تکمیل کرده‌ایم.

در این بخش، ما به بررسی یک پوزیشن و تکمیل ردیف مربوط به آن در جدول لیستوفر پرداختیم. شما باید این روند را برای تمام پوزیشن‌ها و موقعیت‌هایی که روی نقشه پروژه شماره‌گذاری شده‌اند، انجام دهید. در انتها، در total length مجموع طول‌های هر نوع میلگرد را جمع کرده و آن را در وزن واحد طول میلگرد (که از جدول اشتال به‌دست آمده) ضرب کنید تا وزن نهایی هر نوع میلگرد را محاسبه کنید.

جمع بندی

لیستوفر در واقع یک نقشه راه برای اجرای آرماتوربندی در ساختمان است. این جدول شامل اطلاعات دقیقی از انواع میلگردهای مورد نیاز، ابعاد آن‌ها، نحوه خم شدن و تعداد مورد نیاز در هر قسمت از سازه است. تهیه لیستوفر به مهندسان و پیمانکاران کمک می‌کند تا برآورد دقیقی از مصالح داشته باشند و از هدر رفت آن‌ها جلوگیری کنند. همچنین، با استفاده از لیستوفر می‌توان فرآیند آرماتوربندی را با سرعت و دقت بیشتری انجام داد.

لیستوفر معمولاً به صورت دستی یا با استفاده از نرم‌افزارهای تخصصی تهیه می‌شود و شامل اطلاعاتی مانند قطر میلگرد، طول، تعداد، شکل خم و وزن کل میلگرد است. ما در این مطلب با ارائه فایل نمونه لیستوفر و مثال عملی، چگونگی تهیه لیستوفر را شرح دادیم. در هر حال داشتن مهارت در برآورد پروژه بسیار حائز اهمیت است؛ لذا توصیه می‌کنیم برای تبدیل شدن به یک مهندس حرفه‌ای در این حوزه به آموزش متره و برآورد ساختمان آکادمی عمران سر بزنید.

در انتهای این مقاله امیدواریم اطلاعات خوبی درباره نحوه تهیه جدول لیستوفر کسب کرده باشید. در صورتی که در این مورد سوالی دارید می‌توانید آن را در بخش دیدگاه با ما به اشتراک بگذارید.
