صفر تا صد مراحل اجرای فونداسیون اسکلت بتنی و فلزی
پی یا فونداسیون بخشی از سازه است که بارهای زنده و مرده به آن وارد شده و سپس آنها را به زمین منتقل میکند.
پیش از اینکه مراحل اجرای آن را شرح دهیم، ابتدا توضیح مختصری در مورد انواع فونداسیون خواهیم داد.
پیها از نظر عمق به دو دسته کلی پیهای سطحی و پیهای عمیق تقسیم بندی میشوند که رفتار دینامیکی آنها با یکدیگر کاملا متفاوت است.
پیهای سطحی در انواع منفرد، مرکب، نواری و گسترده (رادیه ژنرال) متناسب با نوع و میزان بارهای وارده و مقاومت خاک طراحی و اجرا میشوند.
به دست آوردن پارامترهای ظرفیت باربری خاک مانند چگالی، چسبندگی، زاویه اصطکاک داخلی، میزان رطوبت، تراکم و غیره جهت طراحی بهینه و اقتصادی پی ضروری است.
عمق گمانههای شناسایی، جهت یافتن پارامترهای ذکر شده بنا به اهمیت پروژه معمولا تا محدوده 10 درصد اضافه تنشهای وارد بر خاک ناشی از وزن سازه امتداد مییابند.
در ادامه این مقاله به مراحل اجرای فونداسیون اسکلت بتنی و فلزی اعم از پی کنی و زیرسازی فونداسیون، نحوه اجرای فونداسیون و بتنریزی به صورت گام به گام پرداخته ایم.
پی کنی و مراحل قبل از اجرای فونداسیون چیست؟
- اصلاح ناهمواریهای زمین و گودبرداری
- جانمایی پروژه
- زیرسازی فونداسیون (بتن مگر)
گام اول: پی کنی و اصلاح ناهمواری های زمین و گودبرداری
پیش از شروع به ساخت و ساز زمین و پس از بررسی نوع خاک، تعیین سطح آبهای زیرزمینی و انتخاب بستر مناسب برای ساختمانسازی لازم است ناهمواریهای زمین هموار شوند.
جهت اجرای نقشه لازم است ناهمواریهای زمین اصلاح و پوشش گیاهی احتمالی و ریشه درختان برداشته شود.
همچنین در صورت نیاز باید گودبرداری تا عمق مورد نظر انجام شود. عمق گودبرداری تا تراز زیر بتن مگر است که توسط دوربین نقشهبرداری یا شیلنگ تراز مشخص میشود.
اگرچه امروزه کمتر از شیلنگ تراز استفاده میشود ولی توجه به این نکته لازم است که قبل از استفاده از شیلنگ تراز باید حبابهای هوای داخل آن تخلیه شود. برابر بودن سطح آب در دو سر شیلنگ نشانه نبود حبابهای هوا و صحت عملکرد آن است.
لازم به ذکر است که حتی در خاکبرداریهای ماشینی نیز لازم است 15 تا 20 سانتیمتر آخر حتما به صورت دستی برداشته شده و سطح رگلاژ شود. هزینه احتمالی پر کردن زیر پی با قلوه سنگ و بتن مگر در صورت اضافه گودبرداری توسط ماشین آلات، بسیار بیشتر از هزینه رگلاژ دستی خواهد بود.
اگر این عملیات به صورت دستی انجام نشود باید برای جبران کردن حد فاصل تراز منفی زمین و تراز زیر بتن مگر، بر اساس نظر طراح سازه اقدام به سنگ چینی با سنگ لاشه و ملات ماسه و سیمان شود.
در حالت کلی اگر ضخامت زیرسازی کم باشد، با اضافه کردن ضخامت بتن مگر این کار انجام میشود و اگر ارتفاع زیرسازی فونداسیون زیاد باشد، با استفاده از ملات ماسه سیمان لاشه چینی سنگ انجام میگیرد.
بیش از 30 ساعت آموزش حرفهای ولی رایگان دفترفنی و ساختمانسازی
گام دوم: جانمایی پروژه
پیش از اجرای فونداسیون باید تعیین کنیم که ملک ما از هر چهار طرف چه حد و مرزی دارد. تعیین حدود اربعه جهت جلوگیری از جابهجایی فونداسیون در زمان جانمایی و تجاوز به ملکهای مجاور، بسیار حائز اهمیت است.
این حد و مرز بر اساس پروانه و نقشههای مصوب تعیین میشود تا فونداسیون به درستی در محدوده ملک اجرا شده و پس از آن اقدامات گودبرداری صورت بگیرد.

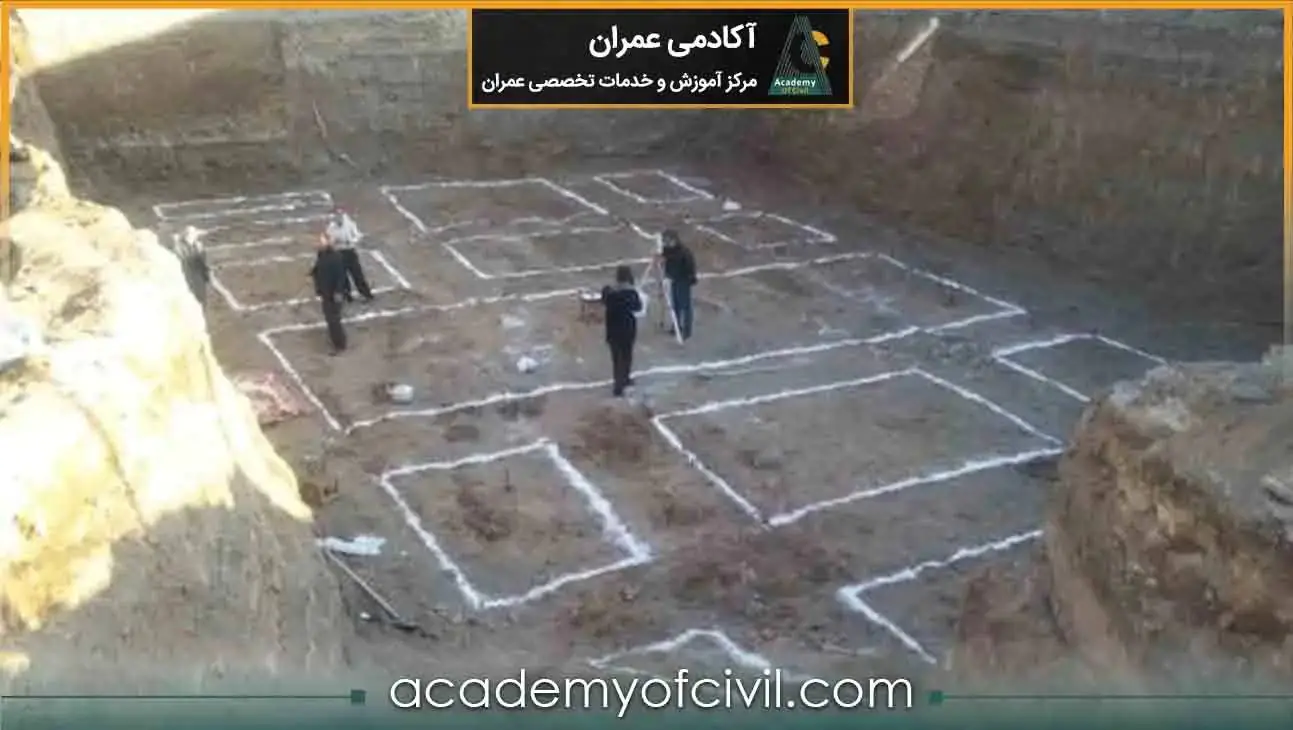

پس از انطباق جهت شمال نقشه با شمال جغرافیایی محل پروژه، یکی از محورهای طولی یا عرضی که موقعیت آن روی نقشه مشخص شده با حداقل دو میخ در ابتدا و انتها روی زمین اجرا میشود (به این امتداد، محور مبنا گفته میشود).
حال سایر محورهای طولی و عرضی از روی محور مبنا مشخص میشود. جهت کنترل عمود بودن محورها نیز میتوان از قضیه فیثاغورث (که به آن 3،4،5 گفته میشود) استفاده کرد.
نکته مهم آن است که هنگام پیاده کردن نقشه روی زمین، جهت جلوگیری از جمع شدن خطاها باید اندازهها همیشه از یک نقطه اصلی (مبدا) محاسبه شده و روی زمین منتقل شود.
نکته دیگر که باید به آن توجه کرد این است که در زمینهای شیبدار نیز باید طول افقی اضلاع ملاک عمل قرار گرفته شود.

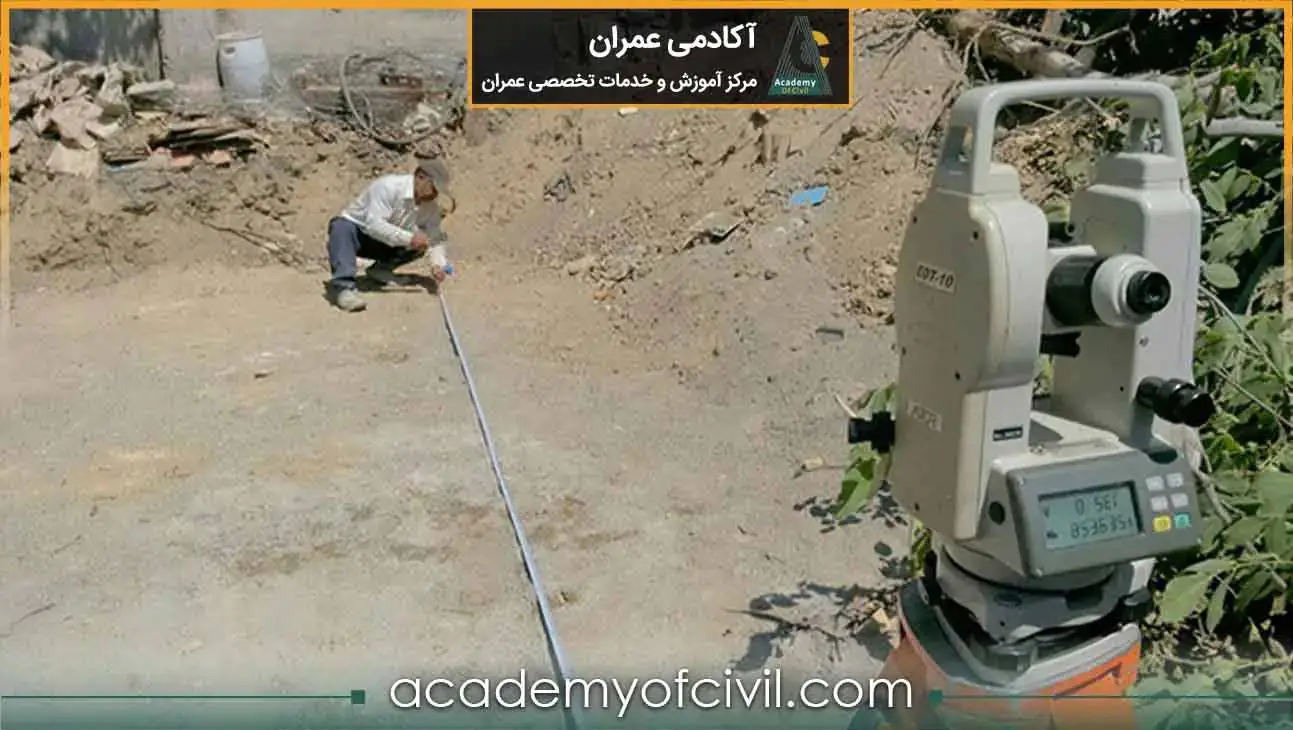

پس از مشخص شدن حدود پلان، آکسها با استفاده از ریسمانکشی و گچریزی روی زمین تثبیت میشود. این عملیات در پروژههای بزرگ با دوربین نقشهبرداری و برای کارهای کوچک با ریسمان کار، متر گونیا و تراز قابل اجرا است.
در این موارد استفاده از مترهای پارچهای به دلیل تغییر طول در اثر کشش و ایجاد خطای زیاد مجاز نیست.
گام سوم: زیرسازی فونداسیون ( بتن مگر)
پس از اطمینان از جانمایی دقیق پروژه، رگلاژ دستی کف و حصول کد ارتفاعی مندرج در نقشه، کف گود کروم بندی شده و بتن مگر (بتن نظافت) به ارتفاع حدود 10 سانتیمتر برای جلوگیری از جذب شیره بتن فونداسیون توسط خاک و ایجاد سطح تراز جهت آرماتوربندی اجرا میشود.

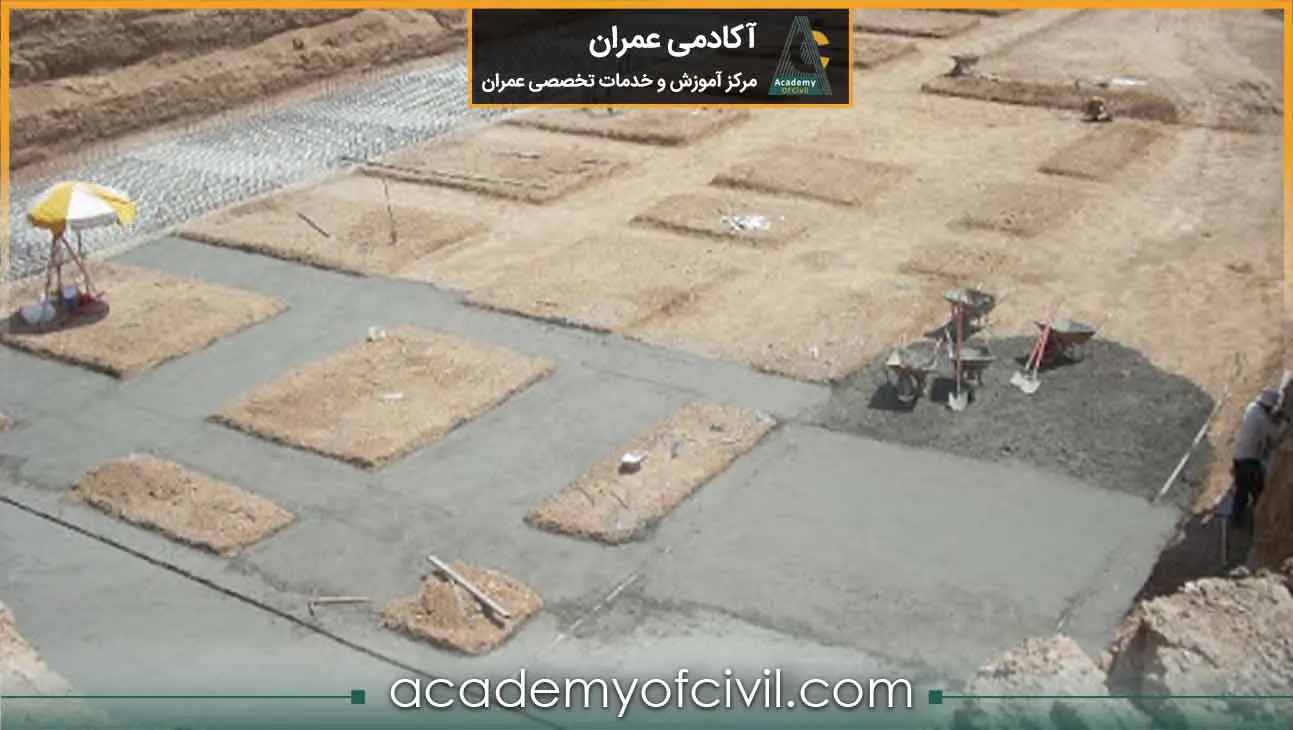

بتن مگر یک بتن غیرسازه ای با عیار سیمان حدود 100 تا 150 کیلوگرم در هر مترمکعب است.
بتن مگر جهت ایجاد سطح تمیز و عاری از گرد و خاک و نیز ایجاد سطح هموار برای آرماتوربندی فونداسیون اجرا میشود.
خاک زیر محل بتن ریزی بهتر است مرطوب باشد تا در حین بتن ریزی آب بتن را به خود جذب نکند و بتن پوک نشود.
نحوه اجرای فونداسیون رادیه یا گسترده به این شکل است که باید کل سطح فونداسیون در کف گود با بتن مگر اجرا شود، اما برای اجرای فونداسیون نواری ، تنها زیر نوارهای فونداسیون، بتن مگر ریخته میشود.
توصیه میشود در زمینهایی که گیاه و ریشه درختان وجود دارد، برای جلوگیری از رشد مجدد ابتدا کل سطح به گازوئیل آغشته شود. همچنین جهت جلوگیری از هوازدگی خاک، ترجیحا باید فاصله زمانی خاک برداری و اجرای بتن مگر به حداقل ممکن کاهش یابد.
جهت اجرای بتن مگر ابتدا با دوربین یا شیلنگ تراز، کف گود نقاط هم ارتفاعی ایجاد شده که به آن کروم بندی گویند.
سپس بین کروم ها در فواصل 1 تا 3 متر شمشهگذاری میشود. نهایتا فضای بین شمشهها بتن ریزی شده و با شمشهکشی و ماله مسطح میشود.معمولا بتن مگر در پروژههای کوچک به صورت دستی توسط بتونیر ساخته میشود.
باید حداقل 1.5 دقیقه پس از اضافه کردن تمامی مواد تشکیل دهنده، بتن درون دستگاه به خوبی مخلوط شده و سپس مورد استفاده قرار گیرد.
همچنین جهت جلوگیری از جذب شیره بتن باید قبل از بتن ریزی، بستر خاک کمی مرطوب شود. بعد از اجرای بتن مگر و گیرش اولیه، جهت جلوگیری از گسترش ترکها باید حداقل 12 ساعت سطح آن مرطوب شده و سپس عملیات اجرای پی آغاز شود.
مراحل اجرای فونداسیون یا پی
- آرماتوربندی شبکه فونداسیون
- نحوه اجرای قالببندی فونداسیون
- بتن ریزی فونداسیون
- باز کردن قالبهای فونداسیون
- عمل آوری بتن فونداسیون
گام اول: آرماتوربندی شبکه فونداسیون

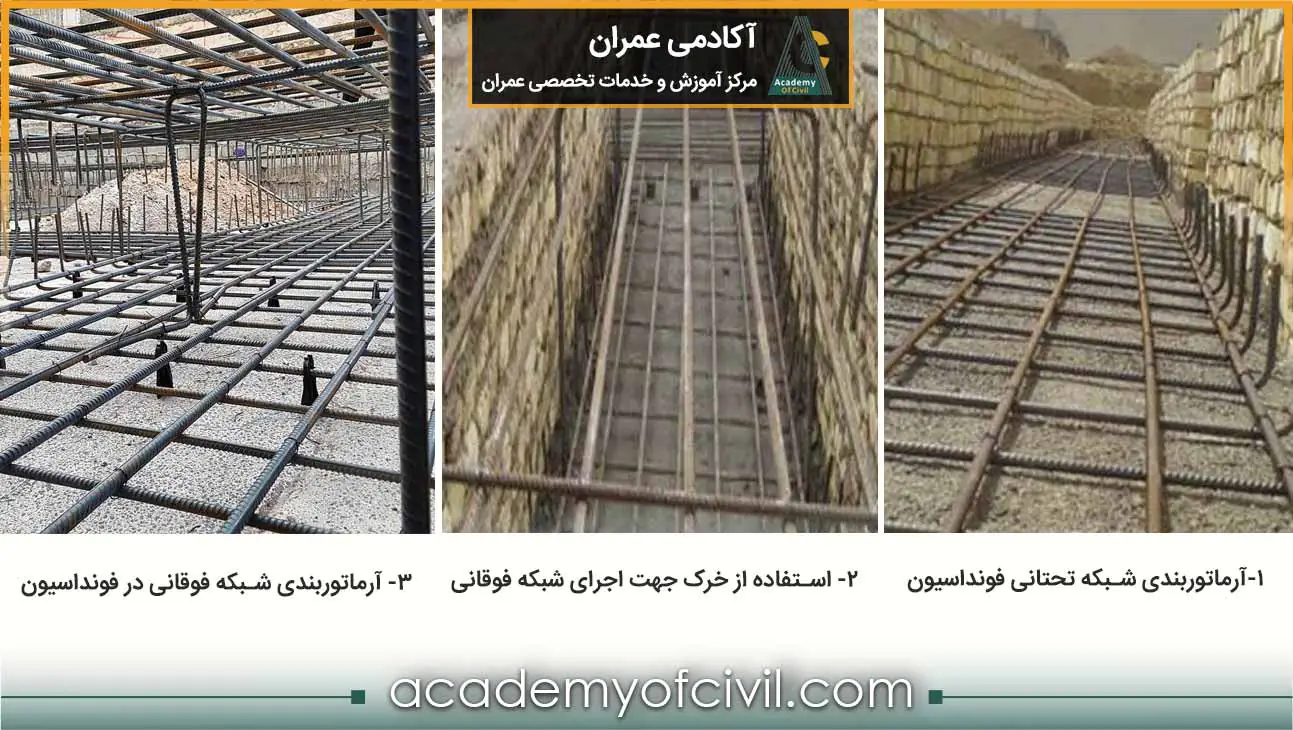

پس از آمادهسازی آرماتورها، شبکه تحتانی اجرا و شبکه فوقانی توسط خرکها که آرماتورهای پایهدار هستند، قرار داده میشود. آرماتورهای طولی با سیم به خرکها متصل میشوند تا در حین بتنریزی خم نشده یا سبب تغییر در میزان پوشش بتن نشود.
1) آرماتوربندی شبکه تحتانی فونداسیون
2) استفاده از خرک جهت اجرای شبکه فوقانی فونداسیون
3) آرماتوربندی شبکه فوقانی در فونداسیونهمزمان با اجرای شبکه فونداسیون اجرای آرماتورهای انتظار ستون و دیوار برشی در اسکلتهای بتنی و جاگذاری بولتها و صفحهستونها در اسکلتهای فلزی انجام میشود.
در اسکلتهای بتنی دقت کنید که خاموتهای ستون در ضخامت فونداسیون نیز اجرا شوند.
برای مطالعه بیشتر در مورد اجرای آرماتوربندی فونداسیون به مقاله ” آرماتور بندی فونداسیون ” مراجعه کنید.
گام دوم: نحوه اجرای قالببندی فونداسیون
پس از تکمیل آرماتوربندی فونداسیون و کنترل مضاعف آرماتورها، قالب بندی پیرامونی فونداسیون با استفاده از قالب ها اجرا میشود.
ابعاد تمام شده باید مطابق با نقشههای فونداسیون انجام گیرد. برای این امر، ابتدا خطوط آکسبندی شده و حدود قالب فونداسیون روی زمین، خط کشی و میخگذاری میشود.
در مواردی که از قالب آجری استفاده میکنیم، قالب بندی پیش از اجرای آرماتوربندی انجام میشود و پس از دیوارکشی آجری نوبت به اجرای آرماتوربندی میرسد.
در صورت استفاده از قالب آجری، باید از یک لایه ملات ماسه سیمان یا پلاستیک برای پوشش سطح داخلی قالب استفاده شود.
همچنین محل بازشوها با خاک پر شده تا از ریزش دیوارهای آجری در اثر نیروی جانبی بتن جلوگیری شود.
در مواردی که فونداسیون از دو طرف به ملک مجاور و دیواره خاکی گود محدود شده است و امکان قالببندی وجود نداشته باشد، میتوان دیوارهای که بتن با خاک تماس خواهد داشت را توسط نایلون بپوشانیم تا بتن با خاک تماس مستقیم نداشته باشد و آب بتن محفوظ شود.
انواع قالب پی
- قالبهای آجری
- قالبهای چوبی
- قالبهای فلزی
- قالبهای مدولار
شرایط قالببندی پی
- درنظر گرفتن شکل، اندازه، وضعیت و نمای بتن جهت طراحی و نصب قالبها
- استحکام کافی قالبها جهت تحمل وزن و فشارهای وارده و عدم تابیدگی، گسیختگی و نشت شیره بتن
- درزبندی قالبها جهت جلوگیری از نشت شیره بتن
- طراحی و ساخت مناسب قالبها جهت سهولت و سرعت نصب و باز کردن آنها
نکات قالببندی پی
- تعیین کیفیت قالببندی و مصالح با توجه به نما یا غیر نما بودن فونداسیون
- شاقول بودن فونداسیون
- رعایت ابعاد فونداسیون
- استحکام قالبها
- درزبندی مناسب جهت جلوگیری از خروج شیره بتن و کرمو شدن آن
- استفاده از روغن قالب برای افزایش کیفیت سطح بتن و دوام بیشتر قالبهای فلزی
برای آشنایی کامل با قالب بندی به مقاله ” قالب بندی فونداسیون ” سر بزنید.
گام سوم: بتن ریزی فونداسیون
پس از اطمینان از صحت مراحل اجرایی شامل محل دقیق نوارهای پی، طول، سایز و خم مناسب آرماتورها، نصب آرماتورهای تقویتی ، کنترل بازشوها و ابعاد دقیق چاله آسانسور، اجرای کلیه ریشههای ستون و دیوارها، ریسمانی و هم تراز بودن آکسها، عملیات بتن ریزی انجام میشود. این عملیات با استفاده از پمپ دستی یا هوایی صورت میگیرد.
بدیهی است که در اسکلتهای فلزی به جای اجرای ریشههای ستون و دیوارهای برشی باید صفحه ستونها را نصب کرد. بولتهای صفحه ستون باید در فونداسیون مهار شده و صفحه ستون یا شابلون برای مشخص شدن جای دقیق ستونها به صورت دقیق ثابت شود.
برای جانمایی دقیق صفحه ستون میتوان از دو ریسمان عمود بر هم و دوربین نقشه برداری کمک گرفت. معمولا در وسط صفحه ستون حفرهای ایجاد کرده تا بعد از بتن ریزی اگر فضای خالی بین صفحه ستون و فونداسیون بود با گروت یا بتن پر مقاومت پر شده و هوا از آن سوراخ وسط خارج شود.
برای اینکه در مورد اجرای صفحه ستون بیشتر بدانید به مقاله ” بیس پلیت “ سر بزنید.
هنگام بتن ریزی دقت کنید که سر بولتها به بتن آغشته نشود. برای این کار میتوان از درپوشهای مخصوص یا مشما استفاده کرد. آغشته شدن سر بولتها به بتن بستن پیچها را مشکل میکند.
پس از پمپ بتن در شبکههای فونداسیون باید ویبره به کمک ویبراتور بتن زده شود تا بتن به خوبی متراکم و یکنواخت شود.
دقت زیاد در این مرحله موجب سهولت اجرای مراحل آتی سازه، افزایش سرعت، کیفیت و جلوگیری از دوباره کاریهای احتمالی خواهد بود.
برای مطالعه بیشتر در مورد بتن ریزی فونداسیون به مقاله ” بتن ریزی فونداسیون “ مراجعه کنید.
گام چهارم: باز کردن قالبهای فونداسیون
پس خشک شدن بتن و رسیدن به مقاومت مورد نظر میتوان اقدام به قالببرداری کرد، ولی باید توجه داشت که حین قالببرداری به فونداسیون آسیبی وارد نشود.
این مدت برای دمای 24 درجه و بیشتر حداقل 9 ساعت و برای دمای صفر درجه حداقل 30 ساعت است. بدیهی است که در صورت استفاده از قالب آجری، قالب دائمی بوده و در کار میماند.
گام پنجم: عمل آوری بتن فونداسیون
به دلیل اهمیت زیاد فونداسیون در پایداری سازه باید پس از جانمایی و بتنریزی آن، به خوبی از آن مراقبت نمود. به طور مثال پس از بتنریزی باید عملیات عملآوری بتن به روشهای متداول انجام شود.
برای مطالعه بیشتر در مورد عمل آوری بتن به مقاله ” عمل آوری بتن ” مراجعه کنید.
اجرای فونداسیون روی خاک دستی
در این بخش میخواهیم نکات اجرای فونداسیون روی خاک دستی را بررسی کنیم.
همانطور که میدانید با راه رفتن روی سقف بار از طریق تیر به ستون و سپس به فونداسیون میرسد.
وظیفه فونداسیون انتقال بار وارد بر سازه به زمین است. حال اگر خاک زیر فونداسیون ظرفیت کافی را برای تحمل بار وارده نداشته باشد، تکلیف چیست؟!
بدیهی است که سازه دچار نشست شده و قابلیت بهرهبرداری ندارد. یکی از مثالهای جالب در این مورد برج پیزا در ایتالیاست. لذا چگونگی خاک زیر فونداسیون اهمیت بالایی دارد.
در مورد عوامل نشست فونداسیون و حد مجاز نشست ساختمان به طور مفصل و جامع در مقاله دیگری پرداختهایم برای مطالعه آن مقاله روی لینک آبی رنگ کلیک کنید.
یکی از خاکهای نامناسب، خاک دستی یا نباتی است که بدون تراکم در یک محل ریخته شده و بعد از مدتها میخواهیم در آن زمین ساخت و ساز کنیم. خاک نباتی یا خاک دستی مثل خاک باغچه است و در بین ذرات آن هوای بسیاری وجود دارد.
لازم است قبل از بارگذاری حتما خاک مناسب جایگزین یا متراکم گردد و هوای بین آن خارج شود.
در مواردی که عمق خاک دستی زیاد است و امکان جایگزین کردن آن با خاک مناسب نیست، باید از پیهای عمیق استفاده کرد.
یکی از دلایل وجود خاکهای دستی این است که در گذشته بسیاری از نقاط فعلی شهر، خارج از محدوده به حساب میآمد و کامیونها نخاله بار را در آنجا تخلیه میکردند.
بعدها این نقاط تبدیل به مناطق مسکونی شدند و اغلب این خاکها و نخالهها در همان جا بدون تراکم تسطیح شده و ساخت و ساز روی آن شکل گرفت.
در بخشی از بخشهای جنوبی تهران مخصوصا مناطق 12 و 16 در گذشته گودهایی جهت ساخت آجر وجود داشت که بعدهها با خاک دستی پر شد.
همچنین رسوبات سست در اطراف مسیلها و پای دامنهها از جمله خاکهای ضعیف به حساب میآیند.
ممکن است روی این خاکها ساخت و ساز انجام شود ولی تا زمانی که کنار آنها گودبرداری انجام نشود، پایدار خواهد ماند. اما به محض گودبرداری حتی با عمق یک متر، ساختمان پایدار نخواهد ماند.
لذا جهت اجرای فونداسیون روی خاک دستی حتما یا آن را جایگزین با خاک مناسب کرده یا تراکم نمایید و به بافت و نوع خاک توجه کنید.
تفاوت اجرای فونداسیون نواری و گسترده
اصول کلی اجرای انواع فونداسیون ها یکسان است ولی در جزئیات تفاوتهایی وجود دارد.
در اجرای فونداسیون نواری و منفرد ابتدا باید محل دقیق قرارگیری فونداسیون مشخص شود. بهترین روش برای پیاده کردن ابعاد دقیق فونداسیون روی زمین، استفاده همزمان از دوربین، ریسمان و اسپری رنگ است.
برای این امر، ابتدا محدوده فونداسیون های منفرد، شناژها یا نوارها و بازشوها به کمک دوربین مشخص شده و سپس با استفاده از ریسمان و اسپری رنگی روی زمین پیاده میشود.
در اجرای فونداسیون گسترده ابتدا باید گوشههای کار مشخص شود. پس از تثبیت و نشانه گذاری دقیق حدود کار، تعیین محل ستونها و دیوارهای برشی، آرماتوربندی شروع میشود.
لازم نیست برای فونداسیون های نواری همه سطح زمین را بتن مگر ریخت و صرفا سطح زیر پی نواری به اضافه 10 سانتی متر از هر طرف کفایت میکند.
شاید در مورد گلدانی فونداسیون شنیده باشید و این سوال در ذهن شما شکل بگیرد که ” گلدانی در فونداسیون چیست ؟”
در فونداسیون نواری، به فضاهای خالی بین پی، گلدانی فونداسیون میگویند. این فضاهای خالی برای اجرای کف سازی باید با خاک پر شده تا هم سطح بتن فونداسیون شوند.
محدود کردن حرکت نسبی شالوده ها
شالوده های جدا از هم در یک ساختمان باید در دو امتداد (ترجیحا عمود بر هم)، به وسیله کلاف های رابط به هم متصل شده، به طوری که کلاف ها مانع حرکت دو شالوده نسبت به هم شوند.
در ساختمانهای یک طبقه که دارای دهانه بزرگ هستند مانند ساختمانهای صنعتی، آشیانهها و غیره که در آنها شالوده ها دارای عمق استقرار و پایداری کافی در برابر نیروهای جانبی هستند، میتوان از پیشبینی کلاف در امتداد دهانه قاب صرف نظر کرد.
در موارد دیگر نیز که به هر دلیل امکان اجرای کلافها وجود ندارد، میتوان از روشهایی مانند به کارگیری شمع برای زیر شالودهها و یا اجرای ستون پایه ها (پدستالها) و ایجاد فشار خاک بر روی آنها در عمق مناسب، حرکت نسبی شالوده ها را محدود کرد.
- ابعاد مقطع کلاف رابط باید متناسب با ابعاد شالوده و حداقل 30 سانتیمتر انتخاب شود، به گونهای که سطح فوقانی آن با شالوده یکسان باشد.
- تعداد میلگردهای طولی کلافها باید حداقل چهار عدد با قطر ۱۴ میلیمتر باشد. این میلگردها باید توسط میلگردهای عرضی به قطر حداقل ۸ میلیمتر و با فواصل حداکثر 35 سانتیمتر از یکدیگر، مهار شوند.
- میلگردهای طولی کلافها باید در شالودههای میانی ممتد باشند و در شالودههای کناری از مقابل بر ستون مهار شوند.
برای مطالعه بیشتر در شناژبندی پی های منفرد به مقاله ” پی منفرد ” مراجعه کنید.
نکات اجرایی مراحل اجرای فونداسیون
- توجه به ارتفاع و کنترل کد کف چاله آسانسور، نسبت به صفر مصوب الزامی، اهمیت زیادی دارد.
- در صورت فاصله بین تیرهای تراز طبقات در قسمت مجاور و محیط چاله آسانسور قبل از اجرا، هماهنگی بین مجری، ناظر و اکیپ اجرایی صورت پذیرفته و در صورت لزوم، تطبیق نقشههای سازه و معماری صورت پذیرد. در صورت فاصله افقی بین خط بر چاله آسانسور و تیرهای محیطی چاله در تراز طبقات، شاسی کشی آسانسور به خوبی انجام نگرفته و پس از نصب کابین دارای لرزش میشود.
- حتما از مهار قالبهای فلزی یا آجری (پر کردن خاک در گلدانی فونداسیون ها و یا مهار کامل) اطمینان حاصل شود تا فشار بتن باعث تخریب دیواره های قالب نشود.
- زمانی که از فوق روان کننده استفاده میکنید به جهت کنترل نسبت آب به سیمان، توصیه میشود که عیار بتن را حدود ۲۰ الی ۳۰ کیلوگرم بر مترمکعب بتن اضافه کنید.
اگر میخواهید در مورد انواع مواد افزودنی بتن بدانید به مقاله ” مواد افزودنی بتن ” مراجعه کنید.
- توجه به نقشههای مصوب که میتواند از انواع مختلف باشد، الزامی و حائز اهمیت است.
- نمونه برداری از آرماتورهای مصرفی فونداسیون و بتن طبق ضوابط مبحث نهم مقررات ملی ساختمان ایران انجام شود.
هماهنگیهای مراحل اجرای فونداسیون و نظارت
سایر نکات لازم که باید در مراحل اجرای فونداسیون توسط کارشناسان اجرا و نظارت ساختمان، هماهنگ شده، مورد بررسی و گزارش قرار بگیرند به شرح زیر است:
- توصیه می شود که گزارش مرحله یک سازه (اجرای فونداسیون) مربوط به مجریان و ناظران سازمان نظام مهندسی ساختمان، ترجیحا حداقل ۴۸ ساعت قبل از بتن ریزی فونداسیون به مرجع صدور پروانه و سازمان نظام مهندسی ساختمان ارسال شود.
- تخلف زیربنایی ملک در صورت وجود، به صورت مکتوب به مراجع قانونی گزارش شده و دستور توقف عملیات تا رفع نواقص و تخلفات، صادر شود.
- قبل از بتن ریزی و تنظیم گزارش مرحله یک سازه، با آزمایشگاه بتن هماهنگی شود و از حضور نماینده آزمایشگاه بتن در روز بتن ریزی فونداسیون اطمینان حاصل شود.
- همانگونه که مطرح شد، در صورت تشخیص و نیاز به تست کششی میلگرد انجام گیرد و نوع میلگرد بر اساس تنش تسلیم و تنش نهایی تعیین شود. نتیجه مکتوب تست، از آزمایشگاه ذیصلاح، اخذ و در اسناد نظارتی ساختمان ثبت و حتما به مراجع صدور پروانه و سازمان نظام مهندسی ساختمان ارائه شود.
- طی صورت جلسه مکتوب کد روی شالوده نسبت به بر و کف ابلاغی مصوب مرجع صدور پروانه در اسناد نظارتی ساختمان، ثبت و حتما به مراجع ذیصلاح، ارائه شود.
- از مرغوبیت بتن ارسالی، قبل از واریز اطمینان حاصل شود. مشخصات فنی و کیفی بتن مانند عیار سیمان، اسلامپ، افزودنی های مورد نیاز و غیره با مجری و بچینگ بتن مربوط هماهنگ شود.
- از سالم بودن و وجود ابزار مورد نیاز بتن، مانند تخته ماله، ویبراتور، وسایل انتقال و غیره قبل از واریز بتن اطمینان حاصل شود. پیشنهاد میشود ویبراتور کنترل و تست شده و از سالم بودن آن مطمئن شوید. ترجیحا یک ویبراتور یدک در کارگاه وجود داشته باشد. سوخت مورد نیاز ویبراتورهای بنزینی، تهیه شده و برای ویبراتورهای برقی، کابل مورد نیاز، فراهم شود). برای مطالعه بیشتر در مورد انواع ویبراتور بتن به مقاله ” ویبراتور بتن ” سر بزنید.
- تعداد برگههای ضمیمه گزارش مرحله یک سازه در صفحه اصلی گزارش مرحلهای توسط ناظر پروژه ذکر شود.
- در صورت وجود نقشههای Asbuilt مورد تأیید محاسب و مراجع ذیصلاح قانونی، الزاما پیوست گزارش مرحلهای شوند.
- در صورت وجود نامه نگاریها، اظهار نظرها و استعلامهای گرفته شده از مهندس محاسب پروژه و هر گونه مکاتبات فنی بین مهندسین مجری، ناظر و محاسب الزاما پیوست گزارش مرحلهای شوند.
